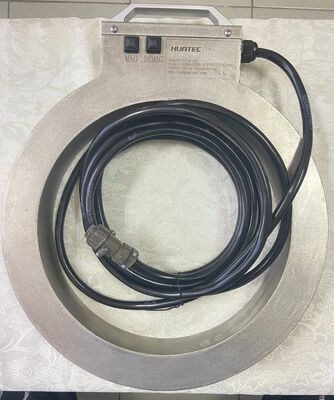

HCDX-C280DC 508GS Campo magnético de alta intensidad Magnetization DC Desmagnetization Coil
I. Resumen del producto
*Nombre del producto: bobina de magnetización y desmagnetismo de CC
*Modelo del producto: HCDX-C280DC
* Aplicación principal: Este producto es un componente clave de un equipo de inspección de partículas magnéticas.utilizado para magnetizar y desmagnetizar piezas de trabajo magnéticas de hierro para detectar defectos en la superficie o cerca de la superficie de la pieza de trabajo.
* Características del producto: basado en el informe de ensayo de fábrica, este equipo tiene las características de un campo magnético central fuerte (hasta 508GS o superior), excelente efecto de desmagnetización (hasta 0,1mT),funcionamiento estable, y seguridad y fiabilidad.
II. Parámetros técnicos
Se han ensayado y verificado los siguientes parámetros, que representan los indicadores de rendimiento del equipo en condiciones normales de funcionamiento, para que sean cualificados al salir de la fábrica:
| Corriente de magnetización |
Cuando el voltaje de trabajo es AC230V, la corriente máxima es de 9,8A (el rango de ajuste recomendado es de 0-8A. El uso excesivo de corriente puede causar el sobrecalentamiento de la bobina). |
| Corriente de desmagnetismo |
9.8A - 0 |
| Fortaleza del campo magnético central |
> 450 gramos (el límite real es de 508 gramos).
|
| Tasa de error de la corriente de magnetización axial |
≤ ± 10% (la medición real es < + 3%), garantizando una magnetización uniforme |
| Efecto de desmagnetismo |
Campo magnético residual ≤ 0,2 mT (la medición real es de 0,1 mT).
|
| Resistencia al aislamiento general |
≥ 2MΩ (la medición real es de 5,2MΩ), garantizando la seguridad eléctrica |
| Sensibilidad |
Puede calibrarse utilizando piezas de ensayo estándar A1 15/50, con visualización clara.
|
| Aumento de la temperatura |
En el caso de los vehículos de las categorías M1, M2 y N, el valor de las emisiones de CO2 de los vehículos de las categorías M2 y N será el valor de las emisiones de CO2 de los vehículos de las categorías M2 y N.
|
| Ruido de funcionamiento |
Se trata de una |
III. Etapas de funcionamiento
(1) Inspección previa a la operación
* Verificación de seguridad: Asegúrese de que el equipo esté correctamente conectado a tierra y compruebe la integridad del cable de alimentación y del cable de salida.Observar si la superficie del equipo está dañada y confirmar que las señales de advertencia de seguridad son claramente visibles..
* Verificación de los accesorios: comprobar que todos los accesorios (como cables de conexión, conectores, etc.) están completos y en buenas condiciones.
*Confirmación medioambiental: Asegúrese de que el entorno de trabajo sea seco y limpio, y que no haya elementos inflamables o explosivos.
(2) Procedimiento de operación de carga
* Conectar la pieza de trabajo: conectar firmemente el extremo de salida del equipo a la pieza de trabajo a inspeccionar.
*Configuración de parámetros: Basándose en el material, las especificaciones y las normas de inspección de la pieza de trabajo, establecer una corriente de magnetización adecuada dentro del rango de 0-8A.Se recomienda comenzar con una corriente más baja.
* Inicio de la carga: pulse el botón de carga y el equipo magnetizará la pieza de trabajo.
* Aplicar suspensión magnética: pulverizar suspensión magnética en la superficie de la pieza durante o inmediatamente después de la magnetización.
* Inspeccionar los defectos: bajo una iluminación adecuada, observar si hay huellas magnéticas en la superficie de la pieza de trabajo.
(3) Procedimiento de operación de desmagnetismo
* Desmagnetizar la pieza: Asegúrese de que la pieza esté en el centro de la bobina.
* Iniciar la desmagnetzación: pulse el botón de desmagnetizar y el equipo realizará automáticamente la operación de desmagnetizar.La desmagnetization está completa cuando el puntero del medidor actual vuelve a cero.
* Verificación del efecto: utilizar un instrumento de medición del campo magnético (como un gaussmétrico) para detectar el campo magnético residual en partes clave de la pieza de trabajo.2mT (la medición real suele alcanzar 0.1 millones de toneladas).
IV. Precauciones y mantenimiento
*Advertencia de seguridad:
Asegurar una puesta a tierra fiable durante el funcionamiento para evitar descargas eléctricas.
El equipo generará un fuerte campo magnético. Las personas con marcapasos, dispositivos médicos implantados y las mujeres embarazadas deben mantenerse alejadas.
Evite tocar directamente los terminales de alta tensión cuando el equipo esté encendido.
* Consejos de operación:
No operar durante un largo tiempo que supere la corriente de magnetización máxima (8A) para evitar daños en el equipo.
Cuando se trabaje de forma continua, hay que prestar atención a la velocidad de duración de la carga del equipo (10-20%), y evitar el aumento excesivo de la temperatura debido a una operación prolongada con una carga elevada.Se recomienda detener la máquina para enfriarla o reducir la velocidad de carga después de 2 horas de operación.
Mantenga el equipo limpio y seco, y revise regularmente el rendimiento del aislamiento.
*Mantenimiento diario:
Revise regularmente la calidad de la pulverización y, si hay algún daño, trate de inmediato para evitar el óxido.
Compruebe regularmente si todos los instrumentos eléctricos y los sistemas operativos funcionan normalmente.
Cuando no se utilice durante mucho tiempo, debe almacenarse en un lugar seco y bien ventilado.
V. Resolución de las fallas (breve)
|
El fenómeno
|
Razones posibles
|
Medidas propuestas
|
|
No se puede magnetizar / desmagnetizar
|
La fuente de alimentación no está conectada y el cableado no está correctamente conectado.
|
Compruebe la fuente de alimentación, interruptor y cables de conexión
|
|
Campo magnético central insuficiente
|
El ajuste de la corriente magnética es demasiado bajo.
|
Aumentar adecuadamente la corriente (dentro del rango de 8A)
|
|
El campo magnético residual es muy fuerte después de la desmagnetización.
|
El procedimiento de desmagnetizado no se ha realizado en su totalidad o el material de la pieza de trabajo es especial.
|
Realice de nuevo la operación de desmagnetizado, o póngase en contacto con el técnico.
|
|
Ruido anormal del equipo
|
Los componentes internos están sueltos.
|
Detenga la máquina inmediatamente y póngase en contacto con un profesional de reparación.
|
