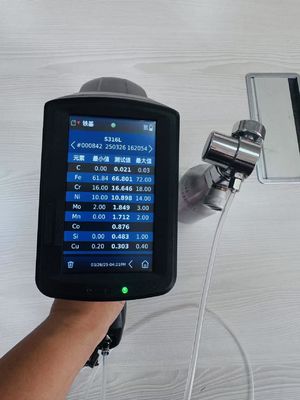

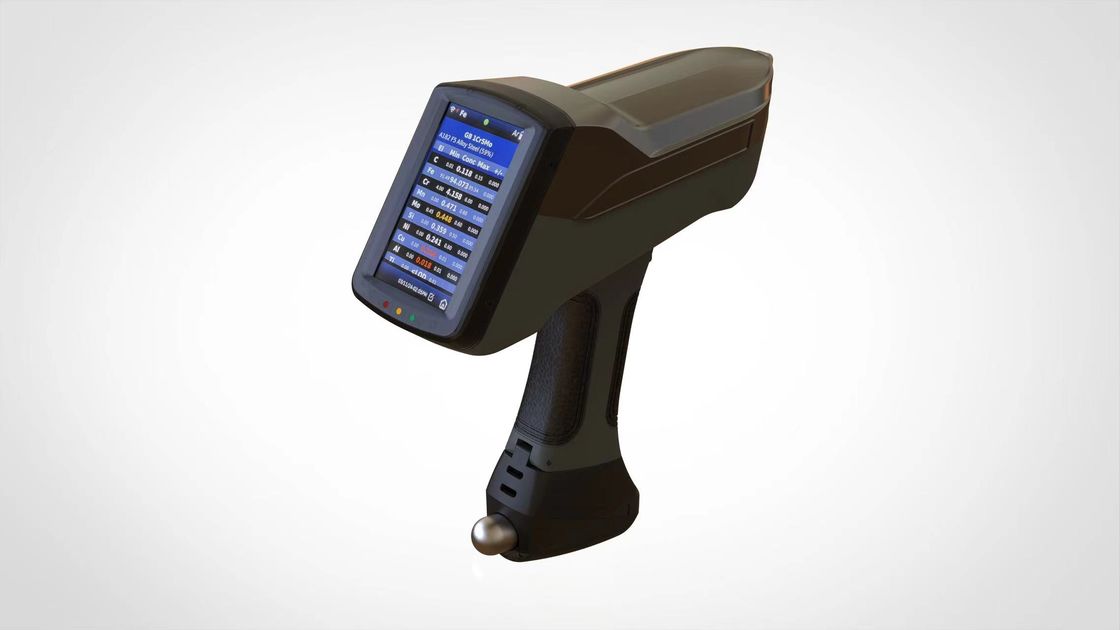

Analizador PMI portátil de LIBS HXRF-1XLIBS para aleaciones, grado y detección de elementos

Analizador portátil de PMI de aleaciones HXRF-1XLIBS con láser para detección de grado y elementos de aleación

Características de rendimiento

1) Elementos que se pueden analizar y detectar (de uso común): Berilio Be, Magnesio Mg, Aluminio Al, Silicio Si, Titanio Ti, Vanadio V, Cromo Cr, Manganeso Mn, Hierro Fe, Cobalto Co, Níquel Ni, Cobre Cu, Zinc Zn, Niobio Nb, Molibdeno Mo, Estaño Sn, Tungsteno W, Plomo Pb, Bismuto Bi

2) Puede detectar e identificar rápidamente aleaciones de aluminio, aleaciones de cobre, aleaciones de níquel, acero inoxidable, aceros de baja y media aleación y otros grados de aleación y contenido de elementos principales; el instrumento viene preinstalado con una biblioteca de grados UNS, los usuarios también pueden personalizar la biblioteca de grados.

Elementos a analizar

Rendimiento técnico

1) El diseño del instrumento es robusto y duradero, y el cuerpo de aleación de aluminio tiene protección IP54 contra polvo y agua.

2) Detección rápida: un segundo puede mostrar el grado del material, también puede elegir el modo de alta precisión de detección cuantitativa.

3) Seguro y confiable, sin peligros de radiación. No existen requisitos de control de seguridad gubernamental para la venta o el uso.

4) Excelente diseño ergonómico, el peso de toda la máquina incluye una batería de 1,25 kg, el tamaño es pequeño, fuerte y duradero, y las dos baterías estándar son suficientes para hacer frente a la carga de trabajo de un día.

5) Adaptabilidad a la temperatura ambiente: temperatura ambiente de trabajo recomendada 5℃-40℃.

6) Basado en el sistema operativo desarrollado por Linux, la interfaz es limpia y simple, y la operación de pantalla táctil es conveniente.

8) La fuente de excitación utiliza un láser pulsado de seguridad de alto rendimiento de baja potencia de clase 3B, láser de estado sólido de 1064 nm, conmutado pasivamente por Q, salida de pulso de hasta 100 microfocal.

9) Un sistema óptico basado en una rejilla de micro-brillo, utilizando un detector micro-CCD/CMOS de alta resolución.

10) Adopta el algoritmo de coeficiente empírico más avanzado, combinado con la tecnología única patentada de detección de trayectoria de luz vibratoria: tecnología de detección de ablación láser penetrante, que puede reciprocar la ablación axial de la muestra, puede eliminar contaminantes y películas de óxido en la superficie de la muestra, analizar la señal de la muestra más profunda y obtener la información espectral más precisa.

Áreas de aplicación de los dispositivos LIBS portátiles

1. Identificación de materiales de aleación (PMI) - inspección de entrada, gestión de inventario de materiales, reinspección de materiales de instalación

En la construcción petroquímica, recipientes a presión, metalurgia, petróleo, energía eléctrica, aeroespacial y otras industrias, la identificación de materiales de aleación es una parte importante del sistema de gestión de producción segura. Como todos sabemos, mezclar o usar materiales de calidad inferior puede causar graves accidentes de seguridad (incendios, explosiones, etc.). Muchas empresas y organizaciones industriales han desarrollado estrictos procedimientos de evaluación de materias primas para garantizar que los materiales de aleación utilizados en la producción y la instalación sean consistentes con los requisitos del diseño de ingeniería.

2. Reciclaje de chatarra de oro

En los últimos años, el desarrollo de la industria de reciclaje de residuos metálicos es extremadamente rápido; frente a tipos de aleaciones complejos y diversos y calidad de material buena y mala, debemos utilizar métodos de detección en efectivo, análisis y detección rápidos y precisos en el sitio para adaptarnos a las condiciones cambiantes del mercado, para estar en una posición invencible en la feroz competencia de la industria. El analizador de aleaciones LIBS portátil puede realizar detección en el sitio y clasificación rápida de grandes cantidades de chatarra metálica, proporcionando a compradores y vendedores la información necesaria para tomar decisiones rápidas y confiables al comercializar materias primas.

3. Garantía y control de calidad (QA/QC)

En la industria de fabricación de productos metálicos, la garantía y el control de calidad de materiales (QA/QC) son esenciales. Debido al uso de materiales metálicos no conformes o no calificados, a menudo genera pérdidas para las empresas de producción. Actualmente, cientos de analizadores de aleaciones LIBS portátiles se utilizan en esta industria, desde pequeños fabricantes de metales hasta grandes fabricantes aeroespaciales, los analizadores de aleaciones LIBS portátiles se designan gradualmente como un arma poderosa para la verificación de materiales de aleación en sistemas de calidad (QA/QC).

Apéndice:

Casos de aplicación de dispositivos LIBS portátiles en la industria de aleaciones de aluminio:

1. La clasificación de materias primas antes de la fundición de aleaciones de aluminio - generalmente las grandes empresas de producción y procesamiento de aleaciones de aluminio tienen equipos de fundición; fundirán aluminio primario y aleaciones de aluminio reciclado más otros elementos según los requisitos de los clientes o la producción para obtener la aleación requerida. Cuanto más cerca esté la composición de la materia prima utilizada de la aleación a producir, menor será el costo de fundición. En este momento, se reducirá el uso de cobre puro, aluminio puro o magnesio puro más caros, y también se puede acortar el tiempo de fundición y el tiempo de mantenimiento (ahorro de energía). Esto requiere una herramienta que pueda realizar rápidamente análisis de composición y reconocimiento de grado en el campo para ayudar con la clasificación de materias primas.

Por ejemplo, el analizador de aleaciones LIBS portátil comprado por HUATEC HXRF-1XLIBS se utiliza principalmente para la clasificación de chatarra de aleación de aluminio antes de la fundición. HUATEC HXRF-1XLIBS suministra cuatro aleaciones de aluminio para la camioneta pickup F-150 Raptor de Ford: 6022, 6111, 5182, 5754. La chatarra de aluminio de la planta de Ford es reciclada por American Aluminum y refundida como materia prima. HUATEC HXRF-1XLIBS intentará utilizar chatarra de aleación de aluminio de la serie 6000 en la producción de aleaciones de aluminio de la serie 6000, y también intentará utilizar chatarra de aleación de aluminio de la serie 5000 en la producción de aleaciones de aluminio de la serie 5000 para reducir la cantidad de magnesio puro y otros elementos puros.

2. Inspección/confirmación rápida de calidad (inspección de calidad) de materias primas (como lingotes de aluminio) en la fábrica de empresas de procesamiento de aleaciones de aluminio.

Las empresas de procesamiento de aleaciones de aluminio suelen comprar lingotes de aluminio/placas de aluminio como materias primas, y solo pueden confiar en el informe de inspección proporcionado por el vendedor o en el laboratorio después de la preparación de la muestra a través de OES (espectrómetro de lectura directa de chispa) para la inspección, pero las pruebas OES son más inconvenientes y no pueden detectar placas delgadas. Ha habido proveedores de materiales que confunden placas de aluminio 1060 (magnesio Mg: 0.03, Manganeso Mn≤0.05) como placas de aluminio 3004 (magnesio Mg: 0.8 ~ 1.3, Manganeso Mn 1.0 ~ 1.5) vendidas a clientes para uso estructural, lo que resulta en graves accidentes de calidad. Un analizador de aleaciones LIBS portátil puede evitar tales problemas.

3. Empresas de procesamiento de aleaciones de aluminio en el proceso de producción y confirmación de grado de producto terminado o análisis de composición (control de calidad)

Algunas empresas de procesamiento de aleaciones de aluminio pueden usar diferentes grados de piezas de procesamiento de aleaciones de aluminio, a veces mezcladas inadvertidamente, entonces puede usar el analizador de aleaciones LIBS portátil para un reconocimiento rápido de grado para confirmar. También puede usar el analizador de aleaciones LIBS portátil para una inspección completa del 100% de los productos de aleación de aluminio antes de salir de fábrica, y la detección no es destructiva. El espectrómetro de lectura directa de chispa generalmente no se usa para la detección directa del producto terminado porque es destructivo y requiere preparación de muestra. Si la empresa de producción de aleaciones de cobre requiere que todo el proceso de producción no contenga "berilio" u otros elementos dañinos, entonces puede confirmar si las materias primas, productos semielaborados y productos terminados en cualquier momento a través del analizador de aleaciones LIBS portátil.

4. Aplicación de medición de carbono (no estándar, función de pedido adicional):

El carbono es uno de los elementos más comunes en la naturaleza; en la minería, fundición de metales, fabricación de materiales y otros eslabones, los elementos de carbono se introducen inevitablemente en los materiales metálicos y tienen un impacto importante en las propiedades mecánicas de los metales y los procesos de fabricación, por lo que es de gran importancia lograr una detección precisa del contenido de carbono en los metales. El analizador portátil LIBS de HUATEC compensa las deficiencias de la tecnología tradicional de fluorescencia de rayos X para el análisis de carbono, como la determinación del grado de acero al carbono y el análisis del contenido de elementos, así como la identificación de materiales con carbono como elemento distintivo.
