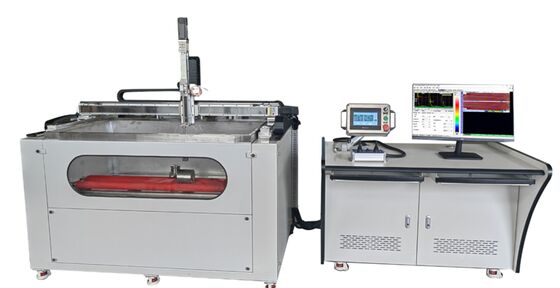

Detector de fallas ultrasónico multicanal HUT-8 con escaneo A/B/C/D y análisis automático de defectos

Detector de fallas ultrasónico multicanal HUT-8 con escaneo A/B/C/D y análisis automático de defectos
Detector de fallas ultrasónico multicanal HUT-8 con escaneo A/B/C/D y análisis automático de defectos Detector de fallas ultrasónico multicanal HUT-8 con escaneo A/B/C/D y análisis automático de defectos

Ampliación de imagen :  Detector de fallas ultrasónico multicanal HUT-8 con escaneo A/B/C/D y análisis automático de defectos

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: HUATEC
Certificación: CE
Número de modelo: cabaña-8
Pago y Envío Términos:
Cantidad de orden mínima: 1 unidad
Detalles de empaquetado: Caja de embalaje de cartón
Tiempo de entrega: 10-15 días hábiles después de recibir su pago
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: 5 juegos/mes
Contacto

Detector de fallas ultrasónico multicanal HUT-8 con escaneo A/B/C/D y análisis automático de defectos

descripción
Rango de espesor: 0,8~9999 mm (escaneo A) 0,8~500 mm (escaneo C) Recuento de canales de una sola unidad: 1-8 canales, transmisión/recepción dividida/combinación seleccionable
Frecuencia de la punta de prueba: 0,2 ~ 25MHz Defecto mínimo a detectar: profundidad 5 mm, φ0,2 mm
Rango de ganancia: 0dB~110dB, en pasos de 1dB y 6dB. Recibir ancho de banda: 0,5MHz ~ 22MHz
Filtro de paso bajo: 3,5 / 5 / 7,5/ 10 MHz seleccionables
Resaltar:

Detector de fallas ultrasónico multicanal

,

detector de fallas ultrasónico con escaneo A/B/C/D

,

detector de fallas con análisis automático de defectos

Detector de Fallas Ultrasónico Multicanal HUT-8 con Análisis Automático de Defectos por Escaneo A/B/C/D


Usos del Producto

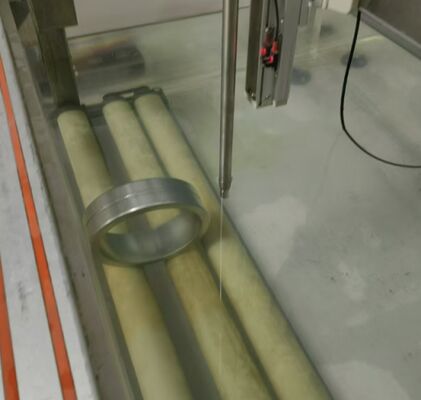

El detector de fallas ultrasónico de inmersión en agua es adecuado para sistemas de inspección C-scan de materiales como acero al carbono, acero inoxidable, aleación de aluminio, aleación de titanio, aleación de cobre y materiales compuestos. Es un equipo de pruebas ultrasónicas utilizado en industrias como la aeroespacial, la construcción naval y los metales no ferrosos para detectar defectos internos como grietas, delaminaciones, capas adhesivas, inclusiones y poros.



Parámetros técnicos principales

Rango de espesor

0.8~9999mm (escaneo A)0.8~500mm (escaneo C)
Número de canales por unidad 1-8 canales, división/combinación de transmisión/recepción seleccionable
Escaneo C Análisis de sección tomográfica, tamaño mínimo de sección 0.1mm
Frecuencia de la sonda 0.2~25MHz
Tamaño de paso de sonda única 0.1~3mm
Tamaño de paso grande 80, 200, 400 y 800 mm (cuatro especificaciones)
Defecto mínimo a detectar profundidad 5mm,diámetro0.2mm
Voltaje de transmisión

 -350V opcional
Impedancia de transmisión 400Ω, 80Ω
Borde de caída del pulso

<15ns (10%~90%)
Ancho de pulso

30–1000 ns, en incrementos de 5 ns
Frecuencia de operación

100MHz
Canales de muestreo

1 / 2 / 4Ruta seleccionable, operación paralela
Frecuencia de muestreo

100 MHz (8 bits)
Rango de ganancia

0dB~110dB, en pasos de 1dB y 6dB
Filtro de paso bajo

3.5 / 5 / 7.5/ 10 MHz seleccionable
Ancho de banda de recepción

0.5MHz ~ 22MHz
Método de detección

Radiofrecuencia/detección completa, media positiva o media negativa seleccionable
Linealidad horizontal

<0.5%
Linealidad vertical

<3%
Resolución

>28dB
Margen de sensibilidad

>55dB
Frecuencia de repetición

2.5kHz~5kHz (por canal)
Codificación y conteo

2 ejes, fase AB, o pulso + dirección
Entrada/salida de aislamiento óptico

 8/8 canales
Interfaz de señal

SMA/BNC opcional
Interfaz de red

100Mbps
Temperatura ambiente-30°C ~ 70°C

Humedad ambiental
<90%

Características


Objetos a probar: placas planas, cilindros, conos, casquetes esféricos y cuerpos de revolución;

  El software de tomografía C-scan puede realizar análisis de corte en piezas, con un tamaño mínimo de corte de 0.1 mm;

  Soporta funciones de análisis cuantitativo, que pueden mostrar la ubicación, forma y tamaño de los defectos internos en la pieza probada en forma de imágenes, y realizar estadísticas de tamaño y área de defectos, y calcular automáticamente el área de defectos y la tasa de defectos.

  La nueva placa ultrasónica adopta un rango de ancho de banda amplio, alta tasa de muestreo y alta frecuencia de repetición del sistema ultrasónico.

  El sistema tiene una función de operación desatendida. Después de que el usuario configura los parámetros, el sistema puede escanear automáticamente, guardar datos y realizar otras tareas. Una vez completado el escaneo, regresará automáticamente al origen y esperará el próximo escaneo.
