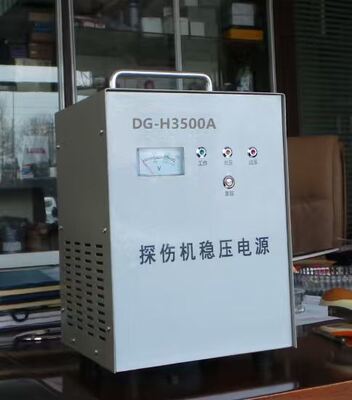

Estabilizador de voltaje para detector de fallas DG-H3500A

Estabilizador de Voltaje para Detector de Defectos DG-H3500A

I. Características Funcionales Principales:

Esta fuente de alimentación estabilizadora de voltaje adopta un diseño de voltaje ultrabajo y puede ajustar automática y rápidamente el voltaje de salida al valor normal dentro de un rango de voltaje de entrada extremadamente amplio.

Se adopta un transformador toroidal, que presenta alta eficiencia y baja pérdida.

Está equipado con protección contra sobretensión, protección contra subtensión, protección de retardo y protección contra sobrecorriente, garantizando de manera confiable el uso seguro del detector de defectos.

II. Indicadores Técnicos Principales

1. Tipo de fuente de alimentación: 220VAC 50HZ

2. Potencia nominal de salida: 3500VA

3. Rango de voltaje de entrada: 130V-270V

4. Precisión del voltaje de salida: 220V±8%

5. Protección de retardo: 5±2 minutos

6. Resistencia de aislamiento eléctrico: 1500V AC durante 1 minuto

7. Temperatura ambiente: 0-40℃

8. Humedad ambiental: 20-90% RH

9. Estándar de ejecución: SB/T10266-1996

III. Instalación y Uso

La parte posterior de la fuente de alimentación estabilizadora de voltaje está equipada con bloques de terminales y marcada con las palabras "Input" (Entrada) y "Output" (Salida). El cableado debe ser realizado por personal con ciertos conocimientos eléctricos después de cortar la fuente de alimentación. La "entrada" debe conectarse a la red eléctrica de 220VAC, y el área de la sección transversal del cable no debe ser inferior a 2.5mm². El extremo de salida debe conectarse a la máquina de radiación. Marcado con "L" está el cable vivo, "N" es el cable neutro y " " es el cable de tierra de seguridad. Debe estar conectado a tierra de forma segura durante el uso para evitar el riesgo de descarga eléctrica. La regleta de enchufes lateral también puede conectarse directamente al detector de defectos y a otros aparatos eléctricos. Cuando la línea pierde energía repentinamente o excede la protección de límite, presione el botón "Reset" (Restablecer) para entrar en estado de funcionamiento.

IV. Notas

1. Esta fuente de alimentación estabilizadora de voltaje está equipada con un interruptor estabilizador de voltaje y un interruptor de paso directo. Cuando el interruptor estabilizador de voltaje está conectado, la fuente de alimentación entra en estado de estabilización de voltaje. Cuando el interruptor de paso directo está conectado, la fuente de alimentación entra en estado de paso directo (sin regulación de voltaje).

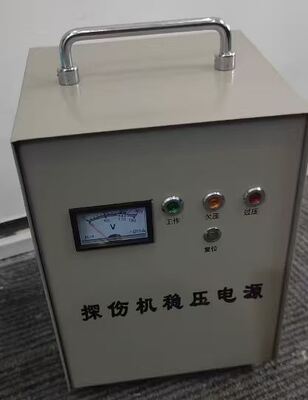

2. El instrumento y las luces indicadoras que se muestran en el panel indican el estado de funcionamiento actual.

3. La máquina tiene alto voltaje interno. No se permite que personal no profesional abra la carcasa para evitar el riesgo de descarga eléctrica.
