HEF-17B Instrumento de detección de corriente de pulso y remolino

HEF-17B Instrumento de detección de corriente de pulso y remolino

1. Modelo y configuración

2. Breve introducción

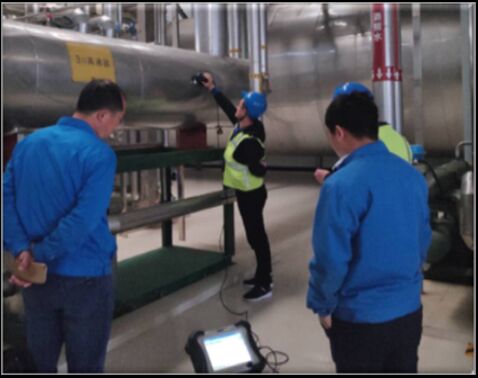

El equipo puede utilizarse para la inspección en funcionamiento del espesor de la pared del tubo de metal fuera de la capa de revestimiento, en lugar de los incentivos tradicionales de corriente sinusoidal a la corriente de pulso,campo magnético de pulso fuera del conductor, el conductor del sensor de corriente de remolino pulsado, midiendo el proceso de atenuación del campo electromagnético de corriente de remolino pulsado, para evaluar el grado de corrosión del espesor de la pared de la tubería.En comparación con el método tradicional de detección del espesor de la pared:sin brillo, sin acoplamiento, el equipo de exploración continua en servicio, puede mejorar significativamente la eficiencia de detección.

En comparación con la tecnología de prueba de corriente de remolino pulsado convencional,características de escaneo de precisión:menos interferencia de factores ambientales, alta eficiencia de detección, mayor resolución (puede detectar poca corrosión, la tasa de detección perdida es extremadamente baja),adecuado para la detección de corrosión de piezas de alto riesgo sin capa de recubrimiento (sin o después de su eliminación) o capa de recubrimiento delgada (menos de 300 mm de capa de recubrimiento anticorrosivo), etc.), por ejemplo: tubería de proceso de la planta de producción, pared de agua, tubo de horno, tubo de unión pequeña, codo, tee, etc.

3. Características funcionales

• ★Hay teclas de acceso directo y pantalla LCD en la sonda, que puede mostrar el estado de trabajo y los datos de detección en tiempo real,y la eficiencia del trabajo se mejora en gran medida sin el funcionamiento frecuente del anfitrión durante el proceso de detección.
• ★La sonda adopta tecnología de enfoque electrónico, que tiene una mayor resolución espacial, un mayor reconocimiento y una mayor capacidad antiinterferente para los defectos de corrosión locales.
• No es sensible a la forma de los defectos, puede detectar la corrosión del espesor de la pared u otros defectos de reducción del espesor de los elementos metálicos "con capa de cubierta (capa de aislamiento, capa de enfriamiento,capa protectora, etc.) ".
• Las inspecciones pueden realizarse cuando el equipo está en funcionamiento (temperatura alta, baja, materiales en el equipo, etc.).
• Materiales detectados: Detección de espesores de pared restantes de material metálico ferromagnético como acero al carbono, acero de baja aleación.
• ★También puede detectar los espesores de pared restantes de acero inoxidable, aleación de aluminio y otros materiales metálicos no ferromagnéticos.
• Forma de la placa del tubo: placa, tubo recto, codo, tanque.
• Materiales de la capa de revestimiento: materiales no conductores y no magnéticos (amianto, espuma, etc.), malla metálica, chapa de hierro, chapa de aluminio y otra capa protectora metálica.
• Fuente de alimentación híbrida AC/DC, con batería de litio recargable incorporada que funciona continuamente durante más de 4 horas.
• Diseño totalmente sellado IP64 anti-polvo y anti-borraduras, cubierta de silicona anti-caída y diseño anti-vibración, más adecuado para condiciones de trabajo duras.

4. Parámetros técnicos

• Altura máxima de elevación: 300 mm
• espesor máximo de la pared de detección: 2 ′ 45 mm
• Diámetro del tubo: ≥ 20 mm
• El espesor de la capa protectora de metal:≤1 mm
• ★Exactitud de detección repetida: 2%
• ★Sensibilidad para la detección de defectos de corrosión: 5% (ratio de volumen)
• Velocidad de medición: 15~0,5 veces/s (reducción con el aumento del espesor de pared medido)
• La longitud del cable de la sonda:3m, 10m (opcional)
• ★Batería de litio recargable incorporada, funcionando continuamente ≥ 4 horas.
• ★Tamaño y peso: Huésped: L290×W220×H95mm≤3,8 kg, Tipo P1/sonda pequeña: L106×W61×H52mm 0,5 kg, Tipo P2/sonda media: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1,5 kg
• Temperatura del medio de ensayo: -200 ∼800°C
• Temperatura de contacto de la sonda: -50 ̊+200°C
• Temperatura de funcionamiento del hospedador: -10°C+50°C
• Humedad: ≤ 85%R.H.
• Fuente de alimentación del adaptador: fase únicaAC100~240V/1.7A,50/60Hz, salida DC20V/5A
• Disposición de energía: ≤ 38VA

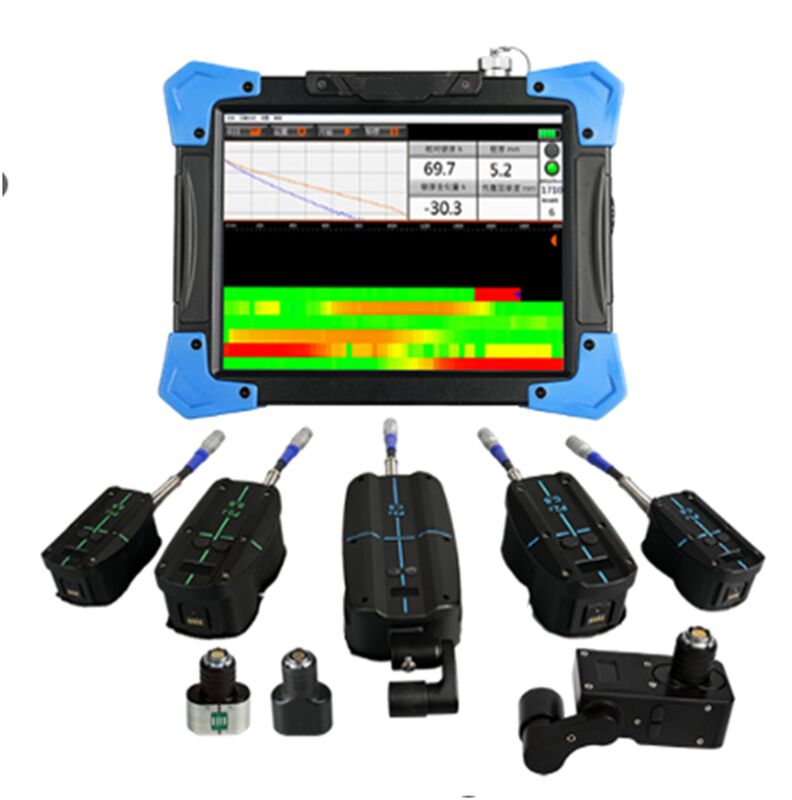

5. Lista de embalaje

• Unidad principal (incluido el cable de datos, el cargador, el cable de sonda de 3 m) 1conjunto
• Probe de alta resolución de tubo desnudo de acero carbonizado (C.S. incluido el mango) 1 pieza
• Probe de acero al carbono (C.S.: más pequeño, mediano,gran) 1 Grupo
• Manual de funcionamiento 1 Libro
• Certificado de calibración HUATEC 1 ejemplar
• Cuadro de instrumentos/bolsa 1 pieza
