Instrumento de Detección de Corrientes de Foucault Pulsadas HEF-17B
1 Modelo y Configuración
| Artículo |
Nombre |
Unidad |
Cantidad |
|
Notas |
| 1 |
Unidad principal (incluye cable de datos, cargador, cable de sonda de 3m) |
Juego |
1 |
|
|
| 3 |
Sonda de acero al carbono (C.S: pequeña, mediana, grande) |
Grupo |
1 |
|
|
2 Breve introducción

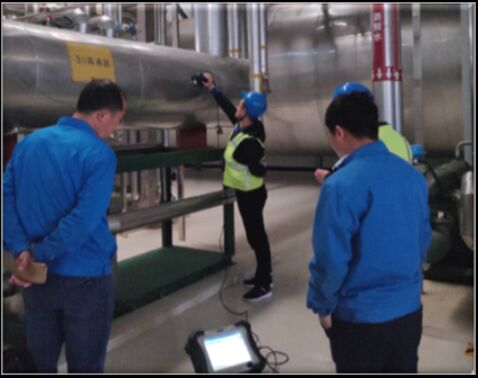

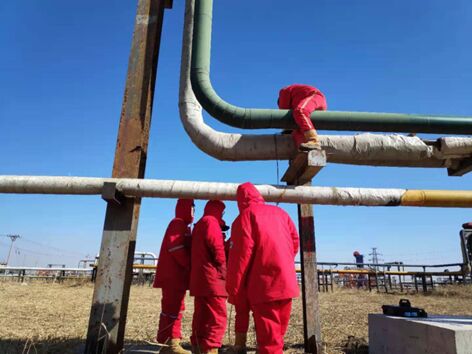

El equipo se puede utilizar para la inspección en servicio del espesor de la pared de tuberías metálicas fuera de la capa de revestimiento, en lugar de los incentivos de corriente sinusoidal tradicionales a corriente pulsada, campo magnético pulsado fuera del conductor, el conductor en el sensor de corriente de Foucault pulsada, midiendo el proceso de atenuación del campo electromagnético de corriente de Foucault pulsada, para evaluar el grado de corrosión del espesor de la pared de la tubería. En comparación con el método tradicional de detección de espesor de pared:sin pulir, sin acoplamiento, escaneo continuo del equipo en servicio, puede mejorar significativamente la eficiencia de detección.
En comparación con la tecnología convencional de pruebas de corrientes de Foucault pulsadas:características de escaneo de precisión:menos interferencia de factores ambientales, alta eficiencia de detección, mayor resolución (puede encontrar corrosión pequeña, la tasa de detección omitida es extremadamente baja), adecuado para la detección de corrosión de piezas de alto riesgo sin capa de recubrimiento (sin o después de la eliminación) o capa de recubrimiento delgada (menos de 300 mm de capa anticorrosiva, etc.), por ejemplo: tuberías de proceso de planta de producción, pared de agua, tubo de horno, tubería de unión pequeña, codo, T, etc.
3 Características funcionales
l ★Hay teclas de acceso rápido y pantalla LCD en la sonda, que pueden mostrar el estado de funcionamiento y los datos de detección en tiempo real, y la eficiencia de trabajo mejora enormemente sin la operación frecuente del host durante el proceso de detección.
l ★La sonda adopta tecnología de enfoque electrónico, que tiene mayor resolución espacial, mayor reconocimiento y mayor capacidad antiinterferencia para defectos de corrosión local.
l No sensible a la forma de los defectos, puede detectar la corrosión del espesor de la pared u otros defectos de reducción de espesor de los miembros metálicos "con capa de cubierta (capa de aislamiento, capa de enfriamiento, capa protectora, etc.)".
l Las inspecciones se pueden realizar cuando el equipo está en funcionamiento (alta temperatura, baja temperatura, materiales en el equipo, etc.).
l Materiales detectados: Detección de espesores de pared restantes de materiales metálicos ferromagnéticos como acero al carbono, acero de baja aleación.
l ★También puede detectar los espesores de pared restantes de acero inoxidable, aleación de aluminio y otros materiales metálicos no ferromagnéticos.
l Forma de la placa tubular: Placa, tubería recta, codo, tanque.
l Materiales de la capa de revestimiento: materiales no conductores, no magnéticos (amianto, espuma, etc.), malla metálica, lámina de hierro, lámina de aluminio y otras capas protectoras metálicas.
l Fuente de alimentación híbrida AC/DC, batería de litio recargable incorporada que funciona continuamente más de 4 horas.
l Diseño totalmente sellado IP64 a prueba de polvo y salpicaduras, diseño de funda de silicona anticaída y antivibración, más adecuado para condiciones de trabajo difíciles.
4 Parámetros técnicos
l Altura máxima de elevación: 300 mm
l Espesor máximo de pared de detección: 2 ~ 45 mm
l Diámetro de la tubería: ≥20 mm
l Espesor de la capa protectora metálica: ≤1 mm
l ★Precisión de detección repetida: 2%
l ★Sensibilidad de detección de defectos de corrosión: 5% (relación de volumen)
l Velocidad de medición: 15 ~ 0.5 veces/s (disminuyendo con el aumento del espesor de pared medido)
l Longitud del cable de la sonda: 3 m, 10 m (opcional)
l ★Batería de litio recargable incorporada, funcionamiento continuo ≥4 horas.
l ★Tamaño y peso: Unidad principal: L290 × W220 × H95 mm ≤3.8 kg, Sonda tipo P1/pequeña: L106 × W61 × H52 mm 0.5 kg, Sonda tipo P2/mediana: L148 × W73 × H192 mm 1 kg, Sonda tipo P3/grande: L196 × W100 × H62.5 mm 1.5 kg
l Temperatura del medio probado: -200 ~ 800 ℃
l Temperatura de contacto de la sonda: -50 ~ +200 ℃
l Temperatura de funcionamiento de la unidad principal: -10 ℃ ~ +50 ℃
l Humedad: ≤85% HR
l Fuente de alimentación del adaptador: Monofásico AC100 ~ 240V / 1.7A, 50/60Hz, Salida DC20V / 5A
l Disipación de potencia: ≤38VA
5 Lista de empaque
l Unidad principal (incluye cable de datos, cargador, cable de sonda de 3m) 1 Juego
l Sonda de alta resolución para tubo desnudo de acero al carbono (C.S incluye mango) 1 Pieza
l Sonda de acero al carbono (C.S: pequeña, mediana, grande) 1 Grupo
l Manual de operación 1 Libro
l Certificado de calibración HUATEC 1 Copia
Estuche/bolsa para instrumentos
