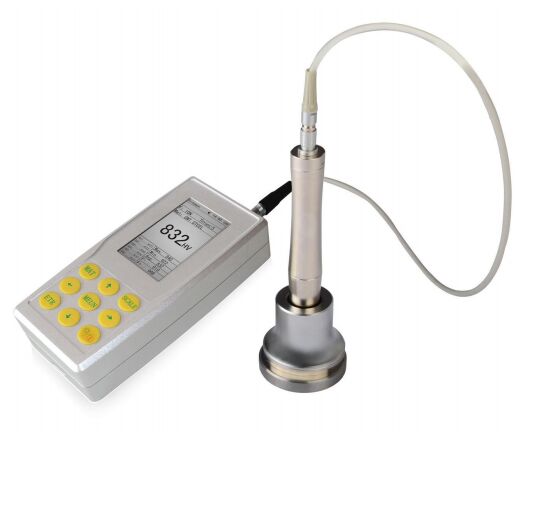

136° Vickers Diamante Indentador Ultrasonido Duro Tester Proba motorizada
Características:
●Las desventajas son obvias para la medición de dureza comúnmente utilizada como Brinell, Rockwell, Vickers, Leeb, etc.
● Rockwell y Brinell con una fuerza de carga pesada y una gran hendidura, provocan una destrucción grave en la superficie de la muestra.
● Las Vickers aplican mediciones ópticas, pero sólo los técnicos profesionales pueden operar sin problemas, imposible medir la dureza de la pieza de trabajo pesada, la maquinaria instalada y las piezas permanentemente ensambladas.
● El probador de dureza de Leeb aplica el método de rebote e indirecto para medir la dureza, lo que conduce fácilmente a una gran desviación cuando se convierte en escalas de Brinell, Rockwell y Vickers.
● El probador de dureza ultrasónica HUH-5E aplica el método de impedancia de contacto ultrasónica para hacer mediciones comparativas de dureza de las piezas de ensayo, con ventajas de alta precisión, eficiencia,portátil y fácil de operar.
● El probador de dureza ultrasónica HUH-5E se utiliza ampliamente para medir la dureza de pequeñas forjas, materiales fundidos, inspección de soldadura, zona afectada por el calor, matrices y moldes de estampado de nitruro iónico, moldes, prensas,piezas de paredes finas, rodamientos, flancos de los dientes, etc.
Las características de las sondas manuales:
● Introducción de la última tecnología de sensores ultrasónicos
● Obtener un valor preciso de dureza sin dispositivos auxiliares
● Soporte para mediciones rápidas de 360°
● Diseño de ingeniería humana excelente, fácil de sostener
● Dimensión y peso adecuados de la sonda, fácil de controlar
● Medición rápida y precisa del borde y de la posición fija de la muestra
● Micro-indicación, no destructiva para la muestra
Especificaciones:
| Nombre del producto |
UCIPruebador de dureza por ultrasonidos |
| Modelo |
El HUH-5E |
| Fuerza de carga |
Proba motorizada 10N |
| Envasador |
136° Vickers Diamante para el interior |
| Rango de medición |
El uso de los productos de la categoría "Hemoglobina" se debe realizar en el momento en que el producto se encuentra en el mercado.6
HS: 34.2-97.3Se aplicarán las siguientes medidas:
|
| Medir con exactitud |
Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes: |
| Dirección de medición |
Apoyo de 360° |
| Almacenamiento de datos |
Para guardar 1000 grupos de datos de medición y 20 grupos de datos de calibración |
| Escala de dureza |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Muestra de datos |
Fuerza de carga, tiempos de ensayo, resultado de ensayo, promedio,
Escala máxima, mínima, desviación y conversión. |
| Indicación de dureza |
Display de pantalla LCD |
| Medio ambiente de funcionamiento |
Temperatura: -10°C ~ 50°C; Humedad: 30% ~ 80%R.H. |
| Voltado de funcionamiento |
6 V de corriente continua |
| Las dimensiones del instrumento |
Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
| Peso neto |
Aproximadamente 500 g ((sin sonda) |
Entrega estándar:
| Entrega estándar |
cantidad |
Entrega estándar |
cantidad |
Entrega estándar |
cantidad |
Entrega estándar |
cantidad |
| Unidad principal HUH-5E |
1 |
Cable de la sonda |
1 |
Cuerpo antivibración |
1 |
Manual de operación en inglés |
1 |
| Proba motorizada 10N |
1 |
Cable de comunicación |
1 |
¿Qué quieres decir? |
1 |
Tarjeta de garantía |
1 |
| Bloque de Rockwell estándar |
1 |
Cable USB |
1 |
Certificado de cualificación |
1 |
Lista de embalaje |
1 |
Especificaciones manuales de las sondas:
| Tipo de sonda |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Fuerza de ensayo |
10N |
20N |
50N |
98N |
| Diámetro |
22 mm |
22 mm |
22 mm |
22 mm |
| Duración |
Cubierto |
Cubierto |
Cubierto |
Cubierto |
| Diámetro de la varilla oscilante |
2.4 mm |
2.4 mm |
3 mm |
3 mm |
| Roughness de la superficie de medición |
Ra < 3,2um |
Ra < 5um |
Ra<10um |
Ra<15um |
| Peso mínimo del material de ensayo |
0.3 kg |
0.3 kg |
0.3 kg |
0.3 kg |
| espesor mínimo |
2 mm |
2 mm |
2 mm |
2 mm |
Especificaciones de las sondas motorizadas:
| Tipo de sonda |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Fuerza de ensayo |
3N |
5N |
8N |
10N |
| Diámetro |
46 mm |
46 mm |
46 mm |
46 mm |
| Duración |
197.5 mm |
197.5 mm |
197.5 mm |
197.5 mm |
| Diámetro de la varilla oscilante |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
| Peso mínimo del material de ensayo |
0.3 kg |
0.3 kg |
0.3 kg |
0.3 kg |
| espesor mínimo |
2 mm |
2 mm |
2 mm |
2 mm |
Especificación del bloque:
| Rango de dureza |
Uniformidad |
La rugosidad |
Dimensión |
| (28~35) HRC |
± 1,5 HRC |
Ra=0,02um |
Ø90x16 mm |
| (38~43) HRC |
± 1,5 HRC |
Ra=0,02um |
Ø90x16 mm |
| (48 ~ 53) HRC |
± 1,5 HRC |
Ra=0,02um |
Ø90x16 mm |
| (58 ~ 63) HRC |
± 1,5 HRC |
Ra=0,02um |
Ø90x16 mm |
| (300 ~ 500) HV1 |
± 3% de HV |
Ra=0,02um |
Ø90x16 mm |
| (300 a 500) HV5 |
± 3% de HV |
Ra=0,02um |
Ø90x16 mm |
Especificaciones del anillo de apoyo:
| Nombre del anillo de apoyo |
Anillo de apoyo del plan |
Anillo de apoyo de cilindro pequeño |
Anillo de soporte de cilindro grande |
| Aplicación |
Plan de prueba de pieza |
Diámetro de la pieza de ensayo 8-22 mm |
Diámetro de la pieza de ensayo 16-80 mm |
Directrices para la selección y utilización de los instrumentos de la ICU:
| Carga |
Modelo |
Características |
Aplicaciones típicas |
| 98N |
Duración estándar (manual) |
En el caso de los vehículos de motor, el valor de las emisiones se calcula en función de las características de la unidad.
preparación
|
Pequeñas piezas forjadas, materiales fundidos, inspección de soldadura, HAZ |
| 50N |
Duración estándar (manual)
Duración extendida (manual)
Proba corta (manual)
|
Para uso general
30 mm de longitud extendida
Con una longitud reducida (90 mm); electrónica en carcasa separada
|
Partes de máquinas endurecidas por inducción o carburizadas, para
Por ejemplo, ejes de levas, inspección de soldadura de turbinas, HAZ
Medición en ranuras, en los flancos de los dientes de engranaje y en las raíces
Hojas de turbinas, de pared interior de tuberías con Ø > 90 mm
|
| 10N |
Duración estándar (manual)
Duración extendida (manual)
Proba corta (manual)
|
La carga es fácil de aplicar y proporciona control para probar en radios afilados
30 mm de longitud extendida
Con una longitud reducida (90 mm); electrónica en carcasa separada
|
Las demás máquinas y aparatos para la fabricación de piezas metálicas
piezas de paredes finas
Las demás máquinas y aparatos
Hojas de turbinas, de pared interior de tuberías con Ø > 90 mm
|
| 8 N |
Estilo de sonda motorizada |
La carga es aplicada por el servomotor |
Las demás piezas de precisión, engranajes, rodamientos de rodamientos |
| 3 N |
Estilo de sonda motorizada |
La carga es aplicada por servomotor; hendiduras bastante pequeñas |
Capas delgadas, por ejemplo, de cobre o cromo sobre el acero
las botellas;
cilindros de rotogravura de cobre;
Cubiertas, piezas endurecidas
|
| 1 N |
Estilo de sonda motorizada |
La carga es aplicada por servomotor; hendiduras bastante pequeñas |
Capas y recubrimientos finos |
En el caso de los equipos de ensayo, se indicará el número de unidad de ensayo.
| Estante de ensayo |
H.U. 100 |
| El material |
Acero inoxidable |
| Peso |
8.8Kg |
| Dimensión ((LxWxH) |
Para el uso en vehículos de motor |
