Medidor de Perfil de Rugosidad de Superficie de Alta Precisión 22 Parámetros Impresora Incorporada
Descripción del Producto

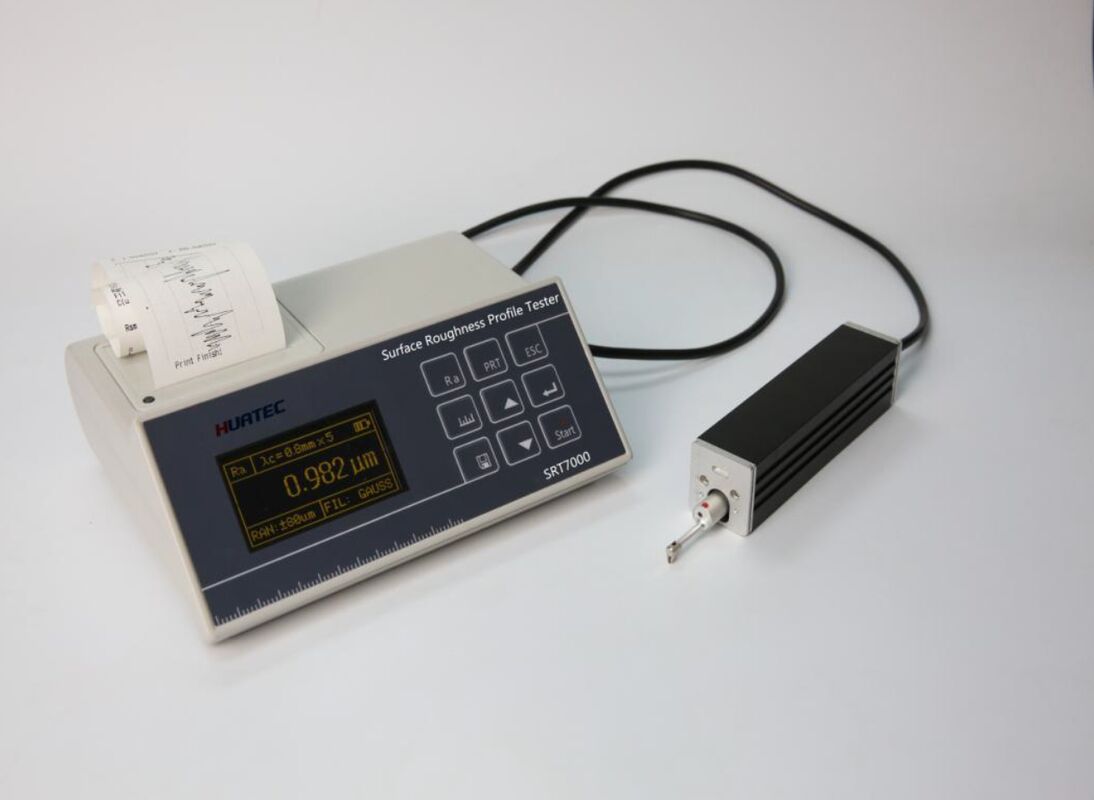

El medidor de rugosidad de precisión SRT7000 es un instrumento de alta precisión para probar el grado de acabado de la superficie. Puede medir la rugosidad superficial de las piezas mecanizadas, incluyendo planos, biseles, superficies cilíndricas exteriores, superficies, agujeros, zanjas y ejes, etc.
Características
◎El sensor y la unidad principal están separados, para satisfacer diferentes demandas de prueba
◎Utiliza chip DSP para controlar y procesar datos, con alta velocidad y bajo consumo de energía
◎Compatible con múltiples estándares nacionales ISO, DIN, ANSI, JIS
◎Tiempo de trabajo continuo superior a 20 horas
◎Almacenamiento de datos de gran capacidad, puede almacenar 100 grupos de datos brutos y formas de onda.
◎La impresora térmica y el instrumento están integrados como un todo, funcionamiento silencioso, impresión rápida, puede imprimir la curva de contorno y la curva de relación del material.
◎Configuración y visualización del reloj en tiempo real para facilitar la grabación y el almacenamiento de datos.
◎Con suspensión automática, apagado automático y otras funciones de ahorro de energía
◎Diseño de circuito y software confiable para evitar que el motor se atasque.
◎El instrumento puede mostrar una variedad de consejos e instrucciones de información. Por ejemplo, visualización del resultado de la medición, indicaciones del menú, mensajes de error y conmutadores.
◎Selección de idioma inglés.
◎Se puede conectar a ordenadores
◎Imprimir todos los parámetros o cualquier parámetro establecido por el usuario.
◎Sensor de superficie curva opcional, sensores de agujeros, plataforma de medición, funda de sensor, varilla de extensión y otros accesorios.
Rango de Medición
| Parámetro |
Rango de Indicación |
| Ra, Rq |
0.005μm~16μm |
| Rz, R3z, Ry, Rt, Rp, Rm |
0.02μm~160μm |
| Sk |
0~100% |
| S, Sm |
1mm |
| tp |
0~100% |
Parámetros Técnicos
| Nombre |
Contenido |
| Rango de Medición |
Eje Z (vertical) |
160μm |
| Eje X (horizontal) |
17.5mm |
| Resolución |
Eje Z (vertical) |
0.01μm/±20μm
0.02μm/±40μm
0.04μm/±80μm
|
| Elementos de Medición |
Parámetros |
Ra Rz==Ry(JIS)
Rq Rt==Rmax
Rp Rv R3z R3y Rz(JIS)
Rs Rsk Rku Rsm Rmr Rpc, Rk, Rpk, Rvk, Mr1, Mr2
|
| |
Estándar |
ISO, ANSI, DIN, JIS |
| |
Gráfico |
Curva de soporte, perfil de rugosidad, contorno directo |
| Filtro |
RC, PC-RC, Gauss, D-P |
| Longitud de muestreo (lr) |
0.25, 0.8, 2.5mm |
| Longitud de evaluación (ln) |
Ln=lr×n
n=1~5
|
| Sensor |
Principio de Medición |
inductor diferencial de desplazamiento |
| Aguja |
Diamante natural, ángulo de cono de 90°, radio de punta de 5μm |
| Dinamómetro |
<4mN |
| Cabezal guía |
Carburo, radio de dirección de deslizamiento 40mm |
| Velocidad de Deslizamiento |
lr=0.25,
Vt=0.135mm/s
|
| |
|
lr=0.8, Vt=0.5mm/s |
| lr=2.5, Vt=1mm/s |
| Retorno, Vt=1mm/s |
| Error del Indicador |
no más de ±10% |
| Fluctuación de Indicación |
no más de 6% |
| Alimentación |
Batería recargable de iones de litio incorporada, cargada por cargador de 5V CC, 800mA |
| Dimensión |
158×63.5×46mm |
| Peso |
Aproximadamente 300g |
| Entorno de Operación |
Temperatura: -20℃~40℃
Humedad: <90%RH
|
| Entorno de almacenamiento y transporte |
Temperatura: -40℃~60℃
Humedad: <90%RH
|
Configuración Estándar
Medidor de Rugosidad SRT7000
Sensor Estándar
Muestra estándar multirranura
Soporte ajustable
Adaptador de Corriente
Instrucciones
Certificado
Tarjeta de Garantía
Software para PC
Accesorios opcionales:
Sensor para superficie curva/cóncava/ranurada, sensor de agujero, plataforma de medición, varilla de extensión, placa de calibración.
