Máquina de prueba de rugosidad superficial 500W Perfilómetro de gráfico de contorno integrado

Máquina de prueba de rugosidad superficial 500W Profilómetro de contorno integrado

1. Nombre del producto: Máquina integrada de perfilómetro de rugosidad superficial

2. Modelo del producto: SRT-7150

4. Ventajas clave
¡Dedicados a la medición de precisión durante décadas!
Certificado a través del sistema de gestión de calidad ISO9001, certificación del sistema de gestión del conocimiento;
Certificación nacional de empresa con ventaja de propiedad intelectual;
Certificación CE de exportación a la UE;
Diversificación de productos: Soporte para personalización del cliente;

5. Descripción del instrumento y rango de medición:

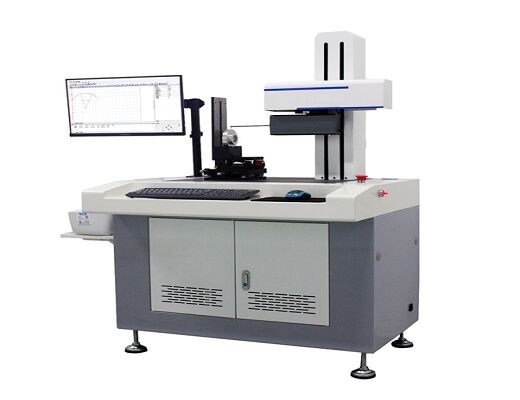

SRT-7150 es un equipo de máquina de medición integrada para la medición de rugosidad superficial y contorno.
La rugosidad superficial y el perfil de varias piezas de trabajo se miden y analizan utilizando un sistema de medición de rejilla de alta precisión, un riel de guía de rectificado de alta precisión, un motor lineal sin contacto de alto rendimiento, un módulo de medición de rugosidad de alto rendimiento, tecnología de sistema de control de computadora de alto rendimiento y un software multifuncional perfecto.
El dispositivo puede medir varios parámetros de varias piezas mecánicas, como parámetros de perfil de línea plana y sección transversal, parámetros de ondulación superficial, parámetros de rugosidad, etc.
Puede medir la rectitud, inclinación, procesamiento de ángulos, procesamiento de círculos (distancia de línea recta a línea tangente, distancia de centro de círculo a centro de círculo, radio de arco, distancia de punto de intersección a centro de círculo, distancia de centro de círculo a línea recta), procesamiento de punto-línea (distancia de punto de intersección a línea recta, distancia de punto de intersección a centro de círculo, intersección de dos líneas rectas, distancia de punto de intersección a punto de intersección), curva logarítmica, ancho de ranura, profundidad de ranura, distancia del borde de la ranura, distancia del centro de la ranura, inclinación, distancia horizontal, distancia vertical y otros parámetros de forma de varias piezas.
Es adecuado para la industria de rodamientos, procesamiento mecánico, automóviles, motocicletas, ferretería de precisión, herramientas de precisión, moldes, herramientas, componentes ópticos y otras industrias.

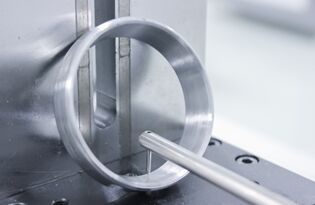

6. Casos de aplicación:

pistónResorte de precisión

(1) Alta precisión, alta estabilidad, alta repetibilidad, larga vida útil;

1) Se seleccionan el sistema de medición de rejilla de alta precisión y el sistema de medición de inductancia de alta precisión líderes, y la precisión de la medición es muy alta.
2) Investigación y desarrollo independientes de un sistema de riel de guía de rectificado de alta precisión, la resistencia al desgaste del material del riel de guía es buena, lo que garantiza un funcionamiento estable y fiable del sistema;
3) El sistema de accionamiento del motor lineal de alto rendimiento garantiza una alta estabilidad de medición y una buena repetibilidad.
4) La mesa de medición puede ajustar la dirección Y, la dirección horizontal, la dirección del sector horizontal y varios ángulos, y puede ajustar varios ángulos, lo que es muy conveniente para los requisitos de medición del usuario.

(2) Sistema de software inteligente:
La interfaz de operación del instrumento es amigable, el operador puede dominar fácilmente la operación del instrumento y el uso es muy simple.

1) La experiencia práctica en diseño de software de medición acumulada por la empresa durante muchos años proporciona a los clientes una experiencia de operación simple, práctica y rápida;
2) Potente, procesamiento automático de datos, impresión de informes de varios formatos, visualización automática, impresión, guardado, consulta de registros de medición; los datos se pueden archivar o imprimir de forma centralizada sin ocupar tiempo de operación de verificación.
3) El rango de medición es amplio, lo que puede cumplir con la función de medición especial de casi todos los tipos de medición de contorno de piezas de trabajo, incluyendo tornillos especiales de piezas de trabajo, rodamientos, roscas, etc.
4) La sección medida se puede seleccionar automática y manualmente para su evaluación, y la función del software se puede personalizar según los requisitos del cliente;
5) Utilizando el almacenamiento de base de datos de gran capacidad de la computadora, se pueden registrar todos los resultados de verificación.

8. Requisitos ambientales de uso:

1) Demanda de energía: aproximadamente 500W
2) Alimentación de CA: 220V ± 10%, 50Hz
3) Requisitos ambientales: temperatura - 10 ~ 30 °C;
4) Humedad relativa: < 85 %
5) No hay una fuente de vibración obvia en el sitio de instalación
6) Cable de tierra individual
7) No debe haber polvo, vibración, ruido, flujo de aire, gas corrosivo y campo magnético fuerte alrededor de la sala que pueda afectar la medición. Vibración del suelo máxima RMS: 50HZ 5.0μm/s

9. Parámetros técnicos:

Nota: Los parámetros técnicos anteriores se pueden ajustar según las necesidades reales de los usuarios. Le invitamos a consultar a nuestros técnicos sobre diversos temas.
