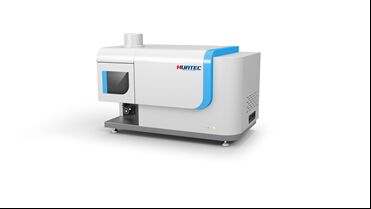

Espectrómetro de emisión óptica ICP-H7001 de canal único Análisis de 70 elementos Alta sensibilidad

Espectrómetro de emisión óptica ICP de canal único ICP-H7001 Análisis de 70 elementos Alta sensibilidad

1. Descripción del instrumento y requisitos ambientales

1.1 Descripción del instrumento

El HUATEC ICP-H7001 es un espectrómetro de emisión de plasma de acoplamiento inductivo de escaneo de canal único con un tubo fotomultiplicador de alta sensibilidad como detector. Prueba múltiples elementos y puede medir hasta 70 tipos de elementos. Cuenta con un generador de RF de alta frecuencia de estado sólido, sintonización automática y software con interfaces de operación en chino e inglés; Configure un sistema dedicado de agua de refrigeración circulante, conducto de gas argón, tubería de agua de refrigeración y un sistema de muestreo de alta sensibilidad (atomizador de alta eficiencia importado con una cámara de atomización de doble tubo).

1.2 Requisitos ambientales

1.2.1. No instale el instrumento directamente junto a la ventana o puerta para evitar corrientes de aire, polvo, gases corrosivos y vibraciones.

1.2.2. Manténgase alejado de interferencias electromagnéticas fuertes.

1.2.3. Temperatura ambiental: 20-25 °C.1.2.4. Humedad de trabajo: ≤ 70%.1.2.5. El instrumento debe colocarse sobre un banco de trabajo estable sin vibraciones, y debe haber un sistema de escape encima del instrumento. No debe haber luz fuerte ni interferencias electromagnéticas fuertes cerca del instrumento, y no debe haber gases corrosivos fuertes en el ambiente.

2. Parámetros técnicos principales

Precisión

Solución mixta multielemental de 2 ppm, RSD ≤ 1,5%.

2.3 El límite de detección cumple con los requisitos de nivel A de la norma nacional.

2.4 Flexibilidad espectral: Puede realizar análisis semicuantitativos y cuantitativos en las líneas espectrales de los elementos analíticos.

2.5 Configurar detectores PMT específicos

3. Sistema de inyección

3.1 Tubo de antorcha: Tubo rectangular de cuarzo integrado (tecnología patentada)

3.2 Nebulizador: Atomizador concéntrico de alta precisión y eficiencia 2 ml/min

3.3 Cámara de atomización: una cámara de atomización de doble tubo extendida con tecnología patentada

3.4 Consumo total de argón: menos de 14 L/min

3.5 La bomba peristáltica es un diseño totalmente automático de cinco canales y 15 rodillos, y la velocidad de la bomba peristáltica es continuamente ajustable.

3.6 El sistema de inyección dividido reduce la influencia de la alta temperatura en la atomización en el tubo rectangular, y también puede observar directamente el progreso de la muestra, lo que facilita la eliminación en tiempo real de situaciones anormales.

Si el instrumento se detiene cuando se agota la fuente de gas, no solo causará daños significativos a la fuente de alimentación, sino que también provocará la quema del tubo de la antorcha. La estabilidad de la fuente de gas está determinada por el monitoreo en tiempo real del valor de retroalimentación de voltaje en el extremo de entrada del instrumento. Una vez que el valor cae, la fuente de alimentación se apaga inmediatamente y el gas restante dentro del instrumento puede continuar enfriándose.

3.8 Monitoreo de video de llama: El instrumento está equipado con un sistema de detección de llama de alta sensibilidad y una cámara de monitoreo de video visual, que puede observar el estado de la llama de la cámara de combustión en tiempo real y apagar automáticamente la fuente de alimentación de RF cuando el motor se apaga para proteger los componentes importantes del instrumento.

4. Generador de RF y plasma

4.1 Tipo: Generador de RF de alta frecuencia de estado sólido, enfriamiento rápido por agua (tecnología patentada), sintonización automática.

4.2 Frecuencia: 27,12 MHz.

4.3 Potencia: 500W ~ 1600W, continuamente ajustable, con una precisión de ajuste de 1W, estabilidad de potencia: <0,1%.

4.4 El encendido del plasma es control totalmente automático, y todos los parámetros operativos, como el caudal del gas portador, no necesitan ajustarse manualmente, excepto la fuente de alimentación principal del ICP-OES.

4.5 Características de la fuente de alimentación: Equipada con protección contra retroalimentación de potencia para la fuente de alimentación de RF (tecnología patentada)4.6 Reemplazo de herramientas: Reemplace rápidamente el sistema de inyección utilizando herramientas de tubo rectangular patentadas y una plataforma de instalación de tubo rectangular.

5. Sistema óptico

5.1 Estabilidad óptica: Diseñado en la misma plataforma que el sistema de inyección, todo el sistema óptico tiene medidas sísmicas, y las vibraciones generales del suelo no afectan su rendimiento analítico.

5.2 Tipo de sistema: Tipo Chenitina (tipo C-T), con una distancia focal de 1000 mm.

5.3 El sistema óptico debe mantenerse a temperatura constante, con una estabilidad de temperatura de ± 0,1 °C.

La distancia mínima de paso del motor de escaneo es de 0,0004 nm.

6. Software de control:

6.1 El software es fácil de operar e intuitivo, con funciones de análisis cualitativo, semicuantitativo y cuantitativo, así como funciones de optimización de diagnóstico del instrumento. El software está disponible en versiones en chino e inglés, y se puede cambiar según las necesidades. El formato de salida del informe es PDF, Excel, archivo electrónico o impresión directa, y puede ser una plantilla en inglés. El software de control puede ejecutarse en la versión en inglés de Windows.

6.2 Al optimizar los algoritmos de software, se pueden lograr métodos de deducción de matriz en tiempo real, lo que permite acercar y alejar en tiempo real las coordenadas bidimensionales para espectros con interferencia, lo que facilita el procesamiento del espectro. El cálculo automático de resultados con un solo clic elimina la molestia del procesamiento de datos secundario para los clientes.

6.3 La función de seguimiento de auditoría de configuración del software se puede configurar para ajustes de múltiples usuarios y múltiples permisos. Los usuarios pueden habilitarla según sus necesidades y, al mismo tiempo, los datos medidos se pueden guardar en el servidor para respaldo.

6.4 Se realizará una corrección de longitud de onda en tiempo real para cada medición de línea espectral para garantizar una posición de pico precisa.

El software 6.5 tiene una función de rastreo y puede mostrar los resultados de cálculo de la muestra actual en tiempo real durante el rastreo.

6.6 Función de protección de seguridad totalmente automática, comunicación e control del instrumento mediante tarjetas de control, posición de observación controlada y optimizada por software, con la función de controlar la velocidad de la bomba peristáltica.

6.7 Software de diagnóstico de instrumentos y comunicación en red, funciones de reprocesamiento de datos.

6.8 El software tiene función de gestión de archivo de datos, soporta copia de seguridad, recuperación, eliminación de datos y soporta salida en formato de texto de datos.
