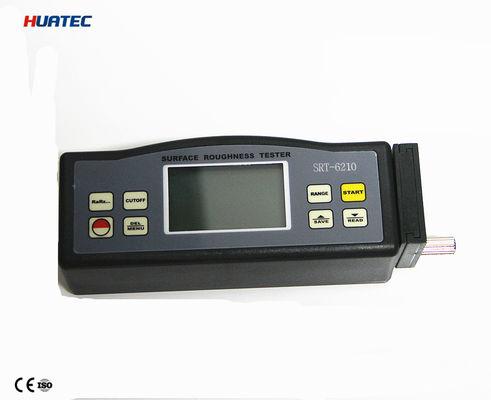

SRT-6210 Rugosímetro Digital Multifunción con 4 Métodos de Filtrado y Almacenamiento de Datos
Características:
Este instrumento es compatible con cuatro estándares de sitio para medir la rugosidad superficial de diversas piezas procesadas a máquina, calcular los parámetros correspondientes y mostrar claramente todos los parámetros de medición. Al medir la rugosidad de una superficie, el sensor se coloca sobre la superficie y luego se desliza uniformemente a lo largo de la superficie impulsado por el mecanismo mediante la punta afilada incorporada. Esta rugosidad causa un desplazamiento de la punta que resulta en un cambio en la cantidad inductiva de las bobinas de inducción, generando así una señal analógica, que es proporcional a la rugosidad de la superficie en el extremo de salida del rectificador sensible a la fase.
El DSP exclusivo procesa y calcula, y luego muestra los resultados de la medición en la pantalla LCD.
* Medición de múltiples parámetros: Ra, Rz, Rq, Rt
* Sensor de inductancia altamente sofisticado
* Cuatro métodos de filtrado de onda: RC, PC-RC, GAUSS y D-P
* Batería recargable de iones de litio incorporada y circuito de control de alta capacidad
* Pequeño en tamaño, ligero y fácil de usar
* Puede comunicarse con una PC para estadísticas, impresión y análisis mediante el cable opcional y el software para la interfaz RS232C.
* Apagado manual o automático. El comprobador se puede apagar presionando la tecla de encendido en cualquier momento. Por otro lado, el comprobador se apagará automáticamente aproximadamente 5 minutos después de la última operación de tecla.
* El comprobador puede memorizar 7 grupos de resultados de medición y condiciones de medición para uso posterior o para descargar a la PC.
* Conversión métrica/imperial
Especificaciones:
| Pantalla |
LCD de 4 dígitos, 10 mm, con retroiluminación azul
|
| Parámetros |
Ra, Rz, Rq, Rt |
| Rango de medición |
Ra, Rq: 0.005-16.00um/0.020-629.9uinch
Rz, Rt: 0.020-160.0um/0.078-6299uinch
|
| Precisión |
No más del 10% |
| Fluctuación del valor de visualización |
No más del 6% |
| Sensor |
Principio de prueba: Tipo de inductancia
Radio del pin de la sonda: 5μm
Material del pin de la sonda: Diamante
Medición dinámica de la sonda: 4mN (0.4gf)
Ángulo de la sonda: 90º
Radio vertical del cabezal guía: 48 mm
|
| Carrera máxima de avance |
17.5mm/0.7pulgada |
| Longitud de corte (l) |
0.25mm/ 0.8mm / 2.5mm opcional |
| Condiciones de operación |
1-5L |
| Velocidad de avance |
longitud de muestreo = 0.25mm Vt=0.135mm/s
longitud de muestreo = 0.8mm Vt=0.5mm/s
longitud de muestreo = 2.5mm Vt=1mm/s
retorno Vt=1mm/s
|
|
Filtro digital de perfil
|
Perfil filtrado: RC
Perfil filtrado: PC-RC
Perfil filtrado: Gauss
Perfil no filtrado: D-P |
| Resolución |
0.001um si la lectura < 10 um(1~5) cortes opcionales0.1 um si la lectura ≥ 100 um
Longitud de evaluación(1~5) cortes opcionalesBatería Li-ion
recargable |
| Condiciones de operación |
Temp. 0~50 ℃, Humedad <80% |
| Tamaño y peso |
140x57x48 mm (5.5x2.2x1.9 pulgadas), aprox. 420 g |

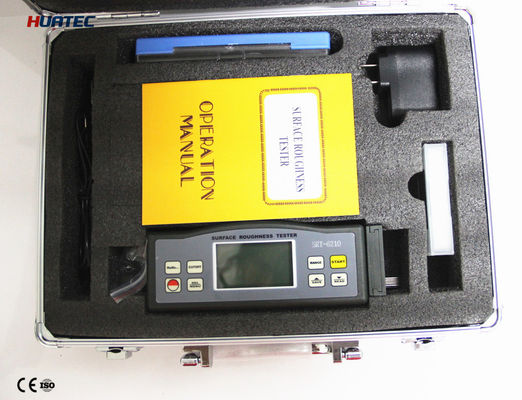

| Entrega estándar: |
Unidad principal 1Estuche de transporte 1Sensor estándar 1Placa de muestra estándar 1
|
| Adaptador de corriente 1 |
Manual de operación 1
|
Destornillador 1
Pata ajustable 1
Protector de sensor 1
Accesorios opcionales:
Cable y software para RS-232
Varilla de extensión
Soporte de medición
Sonda especial para ranuras, agujeros y orificios
