HD-170PCM Equipo de detección de corrosión de tuberías multifunción para tuberías de petróleo y gas

HD-170PCM Equipo de detección de corrosión de tuberías multifunción para tuberías de petróleo y gas

Resumen general:

El detector de estado del revestimiento anticorrosión de tuberías integrado HUATEC puede inspeccionar tuberías enterradas sin excavación,evaluar cuantitativamente el daño del revestimiento exterior anticorrosión de las tuberías enterradasEsta tecnología de detección no sólo puede utilizarse como un medio de inspección y aceptación para tuberías recién terminadas,pero también para el seguimiento regular de las tuberías en funcionamiento. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsEs ampliamente aplicable a la evaluación de la calidad de revestimientos anticorrosión externos para tuberías anticorrosión de petróleo, gas natural, gas urbano y agua del grifo, etc.

Parámetros técnicos:

Características:

*Filtro digital DSP de paso de banda ultra estrecho 0.2HZ con bucle bloqueado por fase

* El receptor de alta sensibilidad mejora significativamente la profundidad y la distancia de detección.

*Detector ACVG (A-frame) independiente, sin necesidad de conectar al receptor, alta confiabilidad;

*El marco en forma de A tiene las funciones de visualización del voltaje de la batería, medición del valor en dB del tamaño del punto de daño de la capa anticorrosión,indicación de dirección y punto de daño de la capa anticorrosión.

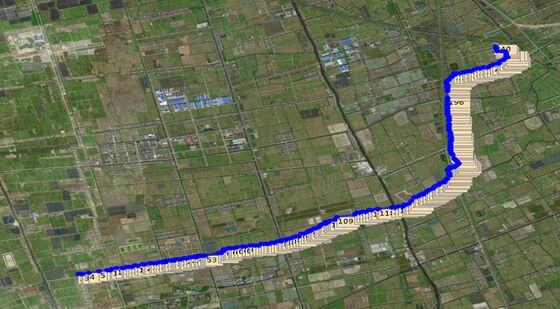

*Función de posicionamiento GPS, mapeo automático de las rutas de tuberías;

* Las flechas izquierda y derecha indican la posición de la tubería, lo que permite ubicarla rápidamente.

*El software de análisis de datos puede exportar los datos originales de registro y generar automáticamente informes de detección.

*El software de análisis de datos puede calcular el valor Y de la velocidad de atenuación actual, el valor P de la densidad de los puntos de daño del revestimiento anticorrosión,y el valor Rg de la resistencia de aislamiento del recubrimiento anticorrosión.

*Los resultados de exportación del software de análisis de datos cumplen con la norma nacional (GB/T 19285-2014).

*El software de análisis de datos tiene un certificado de registro de derechos de autor del software.

Principio de trabajo

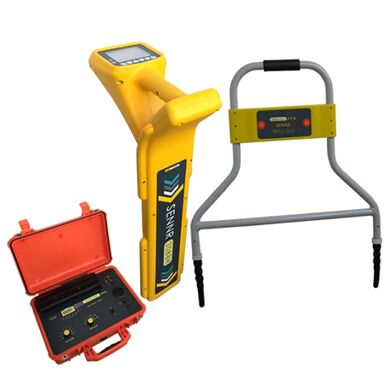

El HD-170PCM consta de tres partes: el transmisor, el receptor y el detector (marco A).y el receptor de mano se utiliza para el seguimiento de las rutas de tuberíasLa intensidad de la corriente en la tubería disminuye con el aumento de la distancia.El material de las tuberías y el medio ambiente del suelo permanecen sin cambiosPor el contrario, si el revestimiento anticorrosivo está dañado, como por ejemplo, por el envejecimiento, la capa anticorrosivo se vuelve más resistente a la corrosión.Despejarse, y el rendimiento del aislamiento es peor, la pérdida de corriente será más grave y la atenuación será mayor.

Cuando la señal de ultrabaja frecuencia (CP) cercana a la señal de CC se carga en la tubería,el gradiente de voltaje formado por el punto dañado de la capa anticorrosión de la tubería y el suelo establece en consecuencia una distribución del campo eléctrico de tierra en el suelo por encima de la tuberíaCuanto más cerca esté el punto de daño, mayor será el gradiente de voltaje y mayor la densidad de corriente en el suelo por encima de la tubería.Cuanto mayor sea la densidad de corriente cerca de élEl instrumento de la sonda detecta la posición de la tubería, manteniendo el detector en la posición de la tubería. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.

Software de evaluación:

1. Descripción general del software

In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, la información de profundidad enterrada, la información de corriente en la tubería, el tamaño del punto de daño de la capa anticorrosión, etc.),de acuerdo con la norma nacional (GB/T 19285-2014) y las normas de la industria pertinentes, Proporcionar el informe de evaluación del revestimiento anticorrosión de la sección de tubería ensayada (informe gráfico, informe de texto), and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: Monitoreo de la capa anticorrosión, reparación local de la capa anticorrosión, revisión mayor de la capa anticorrosión, etc. y puede imprimirse en forma de informes,proporcionar una base de referencia fiable para los propietarios de tuberías y facilitar el archivo.

2Funciones del software

Sobre la base de los datos de medición in situ de la tubería enterrada por el receptor (como corriente, profundidad de enterramiento, longitud y latitud, distancia, tamaño del punto de daño, etc.),se generan las curvas y los informes pertinentesEl software tiene las siguientes funciones:

1Se puede conectar al receptor del medidor de tuberías, y los datos actuales, profundidad de enterramiento de la tubería, longitud y latitud,la distancia y otros datos guardados durante el proceso de medición pueden importarse al software (o los datos pertinentes recogidos en el sitio pueden introducirse manualmente)Mientras tanto, en el estado conectado, los datos guardados en el instrumento se pueden borrar.

2Después de importar los datos, el software puede calcular el valor de la tasa de atenuación actual Y, el valor de densidad P de los puntos de daño de la capa anticorrosión,y el valor de la resistencia al aislamiento Rg de la capa anticorrosión basado en los datos importados.

3Los datos importados y los datos después de los cálculos pertinentes pueden ser editados.

4Los datos se pueden navegar y los datos guardados se pueden mostrar en forma de tablas estadísticas. También se puede exportar en formato de tabla de Excel o Word para una fácil visualización.El informe formado debe guardarse en formato de documento Word o formato de documento PDF.
