HCDX-Y9L AC DC Yugo magnético Detector de defectos de partículas magnéticas portátiles para inspección de soldadura

HCDX-Y9L AC DC Yugo magnético Detector de defectos de partículas magnéticas portátiles para inspección de soldadura

Visión general

El HCDX-Y9L es un yugo magnético AC DC de alta resistencia y durabilidad diseñado para detectar indicaciones superficiales y sub-superficiales en las aplicaciones más resistentes.

Con una construcción sellada resistente a productos químicos, piernas articuladas para contornar cualquier forma de pieza y un robusto cable de doce pies para uso en el campo,el HCDX-Y9L es ideal para la inspección de soldaduras y otros ensayos remotos.

Los controles de estado sólido permiten al operador utilizar campos magnéticos CADC para las indicaciones de superficie para satisfacer todas las necesidades de inspección.

El detector de fallas de partículas magnéticas de tipo de carga tiene las características de estructura compacta, disposición razonable, pequeño tamaño, peso ligero y portabilidad conveniente.El detector de fallas puede utilizarse directamente en la fuente de alimentación magnética de CC (paquete de baterías del inversor DC-AC)Es adecuado para la inspección de soldadura del casco, la detección de soldadura de estructuras de acero a gran altura y el funcionamiento interno del recipiente a presión.Este instrumento es adecuado para piezas de estructura de acero de potencia, metalurgia, petroquímica, maquinaria y otras industrias, como las calderas, los recipientes a presión, las tuberías a presión,Saldadura de la carrocería del buque y estructura de soldadura de varios tipos de material ferromagnético superficial y defectos de partículas magnéticas detección de defectos cercanos a la superficie.

Este instrumento cumple los requisitos normalizados de JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024."condición técnica del detector de fallas de yugo electromagnético".

Magnetismo de CA de la batería recargable MT-600

Características del producto

Construcción sellada y duradera

Resistente a los productos químicos y a la abrasión

Función de CA para inspecciones de superficie y sub-superficie

Excede las especificaciones de elevación ASTM

Es posible utilizar una fuente de alimentación magnética CA (conjunto de baterías de inversor CA-CA) para suministrar energía CA sin ninguna inserción directa en la fuente de alimentación CA.

La fuente de alimentación de magnetización de CC (batería de CC) se puede utilizar para realizar la función de magnetización de CC.

Cuando la fuerza de elevación no es suficiente, la potencia se corta automáticamente para garantizar la sensibilidad de la detección de fallos.

La función de visualización de potencia puede mostrar la potencia de la batería actual y tiene la función de alarma de sonido y luz.

Construido en un chip de microordenador para estabilizar el voltaje de salida y asegurar la sensibilidad de detección.

Magnetismo ajustable

El bolso de cintura de trabajo especial puede llevar un paquete de baterías, suspensión magnética, agente de contraste, sonda de yugo, etc.

Parámetro técnico

Temperatura de trabajo: -10 ~ +40 C

Temperatura de almacenamiento: -20 ~ 50 C

Humedad relativa: < 80% sin condensación

Aumento de la temperatura de trabajo: < 18 C

Variación de la velocidad de carga

Sensibilidad: pieza de ensayo estándar A1 con ranura 15/50 claramente expuesta.

Potencia de elevación mínima de corriente alterna: > 4,5 kg (44 N)

C potencia mínima de elevación: > 18,1 kg (177 N)

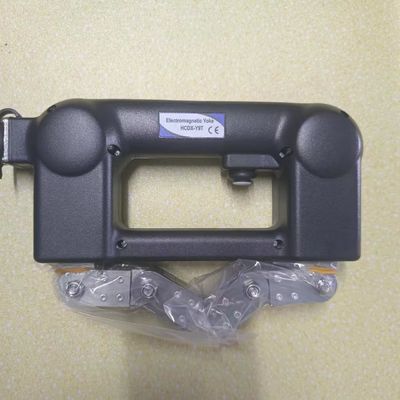

El yugo electromagnético: HCDX-Y9L

Distanciamiento entre electrodos: 0¿Qué quieres decir?de tamaño igual o superior a 300 mm

Corriente máxima: 2,8A

Peso: 2,4 kg

función principal: Magnetizadores de corriente alterna directa

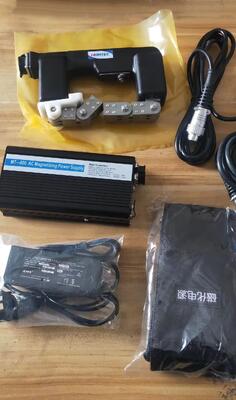

Configuración estándar:

Detector de fallas de polvo magnéticoHCDX-Y9L 1 por ciento

Línea eléctrica 1

Batería con inversor de tipo CC-AC recargable MT600 (alimentador de magnetización CA) 1

Mochila de alimentación por CA 1

Adaptador de alimentación 1

Línea de conexión de salida CA 1

Cuadro de instrumentos 1
