HCDX-Y9T Detector de fallas magnéticas AC DC ligero para ensayos de presión en buques de estructura de acero del casco del buque

Detector de fallas magnéticas HCDX-Y9T AC DC ligero para pruebas de estructuras de acero de casco de barco y recipientes a presión

Descripción general

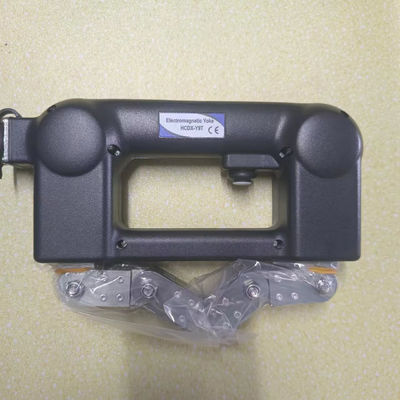

El HCDX-Y9T es un yugo magnético AC DC duradero y de alta resistencia diseñado para detectar indicaciones superficiales y subsuperficiales en las aplicaciones más exigentes.

Con construcción sellada resistente a productos químicos, patas articuladas para adaptarse a cualquier forma de pieza y un robusto cable de tres metros con alivio de tensión para uso en campo, el HCDX-Y9T es ideal para la inspección de soldaduras y otras pruebas remotas.

Los controles de estado sólido permiten al operador utilizar campos magnéticos AC DC para indicaciones superficiales para satisfacer todas las necesidades de inspección.

El detector de fallas de partículas magnéticas tipo carga tiene las características de estructura compacta, diseño razonable, tamaño pequeño, peso ligero y portabilidad conveniente. El detector de fallas se puede usar directamente en una fuente de alimentación magnetizada DC (paquete de batería inversor DC-AC), que es eficiente y portátil. Es adecuado para la inspección de soldaduras de casco, detección de soldaduras de estructuras de acero a gran altitud y operación interna de recipientes a presión. Este instrumento es adecuado para piezas de estructuras de acero de las industrias de energía, metalurgia, petroquímica, maquinaria y otras, como calderas, recipientes a presión, tuberías a presión, soldaduras de cuerpos de barcos y estructuras de soldadura de varios tipos de materiales ferromagnéticos, detección de fallas de partículas magnéticas en la superficie y cerca de la superficie.

Este instrumento cumple con los requisitos estándar de JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024 "condiciones técnicas del detector de fallas de yugo electromagnético".

Magnetización AC de paquete de batería recargable MT-610

Características del producto

Construcción sellada y duradera

Resistente a productos químicos y a la abrasión

Operación AC para inspección superficial y subsuperficial

Supera las especificaciones de elevación de ASTM

Es posible utilizar una fuente de alimentación magnetizada AC (paquete de batería inversor DC-AC) para suministrar energía AC sin ninguna conexión directa a la fuente de alimentación AC.

La fuente de alimentación de magnetización DC (paquete de batería DC) se puede utilizar para realizar la función de magnetización DC.

Cuando la fuerza de elevación no es suficiente, la energía se corta automáticamente para garantizar la sensibilidad de la detección de fallas.

La función de visualización de energía puede mostrar la potencia actual de la batería y tiene la función de alarma sonora y luminosa.

Chip de microcomputadora incorporado para estabilizar el voltaje de salida y garantizar la sensibilidad de detección.

Magnetización ajustable

Una bolsa de cintura de trabajo especial puede transportar el paquete de batería, suspensión magnética, agente de contraste, sonda de yugo, etc.

Parámetro técnico

Temperatura de trabajo: -10 ~ +40 C

Temperatura de almacenamiento: -20 ~ 50 C

Humedad relativa:<80% sin condensación

Aumento de temperatura de trabajo:<18 C

Tasa de carga temporal: >50%

Sensibilidad: Pieza de prueba estándar A1, ranura 15/50 claramente mostrada.

Potencia mínima de elevación de AC: >4.5kg (44N)

Potencia mínima de elevación de DC: >18.1kg (177N)

Yugo electromagnético: HCDX-Y9T

Espaciado de electrodos: 0~210mm

Corriente máxima: 2.8A

Peso: 2.6kg

Función principal: Magnetización directa de corriente alterna

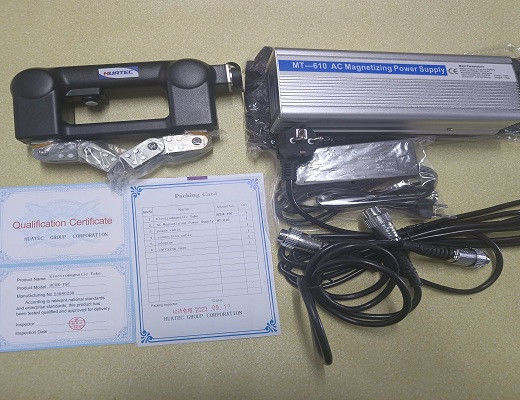

Configuración estándar:

Unidad principal del detector de fallas de partículas magnéticasHCDX-Y9T 1 ud.

Cable de alimentación 1

Paquete de batería inversor DC-AC recargable MT610 (fuente de alimentación de magnetización AC) 1

Mochila de alimentación AC 1

Adaptador de corriente 1

Cable de conexión de salida AC 1

Caja de instrumentos 1
