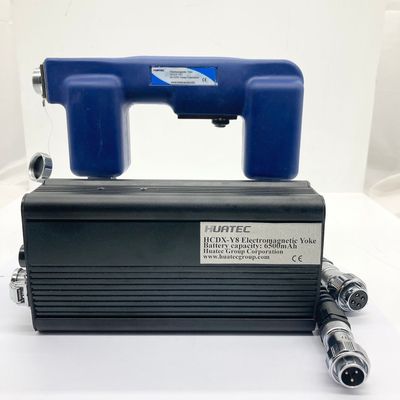

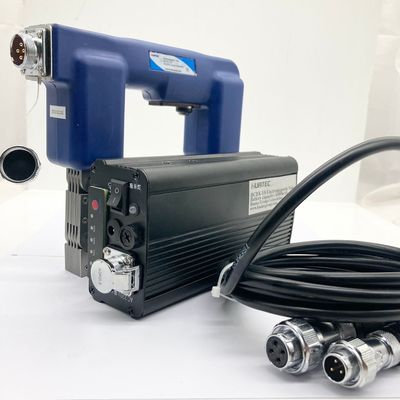

HCDX-Y8T Yugo magnético de CA portátil con fuente de alimentación de batería incorporada para pruebas de partículas magnéticas
1Introducción del producto
HCDX ¥ Y8T es el último yugo portátil de CA desarrollado por nuestra compañía, equipado con una fuente de alimentación de CA portátil, que puede deshacerse de la esclavitud de la fuente de alimentación y facilitar la operación en el campo.Se utiliza para la detección de defectos de partículas magnéticas y la magnetización local de la piezaLa máquina es compacta y duradera, y la fuerza de elevación y otros indicadores cumplen con los requisitos de GB/T 15822.3-2005/ISO 9934-3-2002, ASME V y otras normas.
La fuente de alimentación portátil de CA especial adopta la fuente de alimentación estándar de salida de tecnología avanzada AC220V/50HZ, adopta el control inteligente de IC, la forma de onda de salida de la máquina es onda senoidal pura,y tiene funciones de protección muy perfectas (incluida la protección contra la sobrecarga de salida, protección contra exceso de corriente de salida, protección contra cortocircuito de salida, protección contra alto voltaje de la batería, protección contra bajo voltaje de la batería, protección contra altas temperaturas).Fuente de alimentación especial que utiliza litio importado de gran capacidad de alto rendimiento, una larga vida útil.
Principales características de la máquina
Fuente de alimentación de CA portátil, fácil operación en el campo.
Ligero, compacto y cómodo.
Gran envergadura, dos articulaciones móviles, ajuste flexible.
Corriente de trabajo baja, calor bajo.
2.Estructura de la máquina
|
Punto de trabajo
|
Número de la parte
|
Punto de trabajo
|
Número de la parte
|
|
1
|
El yugo
|
6
|
Cables de conexión de cubierta de conector de aviación
|
|
2
|
Iluminación LED inductiva
|
7
|
Cables de conexión de cubierta de conector de aviación
|
|
(Accesorios opcionales)
|
|
3
|
Pies de yugo
|
8
|
Cable de alimentación
|
|
4
|
microinterruptor
|
9
|
cargador
|
|
5
|
Conector de línea eléctrica de aviación
|
10
|
Fuente de alimentación portátil
|
3.Método de uso
Conecte la fuente de alimentación portátil AC dedicada al yugo
Encienda el interruptor de la fuente de alimentación portátil, presione el interruptor del botón de inicio, espere unos segundos después de que el indicador del botón tenga luz roja, puede funcionar. Apague el interruptor de alimentación después de usarlo.
Los dos polos magnéticos del HCDX-Y8T se colocan en la superficie del objeto detectado, y se aplica una cierta presión para que los dos polos magnéticos estén en buen contacto con el objeto detectado.Presiona el botónCuando se enciende el interruptor del yugo, el polvo magnético se aplica a la superficie del objeto detectado (seco, húmedo,puede aplicarse polvo magnético fluorescente).
Si la superficie de ensayo es demasiado ancha, debe ser segmentada y magnetizada, y las partes efectivas entre los segmentos deben tener una cierta superposición.
Gire la articulación móvil entre los pies magnéticos, y la distancia entre los pies magnéticos se puede ajustar entre 45 mm y 225 mm.
Cuando se usa, debe pasar durante 5 segundos y descansar durante 5 segundos, y puede usarse continuamente durante 3 horas.
Carga de energía portátil AC: Apague el interruptor de alimentación portátil antes de cargar.La fuente de alimentación portátil de CA se carga durante 6 a 8 horas cada vez, cuando la luz indicadora del cargador pasa del rojo al verde, significa que la electricidad está llena y la carga completa puede utilizarse durante 3 horas.El dispositivo está defectuoso..
4.Parámetros técnicos
4.1El yugo
|
Punto de trabajo
|
Indicador
|
Punto de trabajo
|
Indicador
|
|
|
Peso del yugo
|
2.35Kg
|
Sensibilidad
|
La pieza de ensayo 30/100A se muestra claramente
|
|
|
Fuente de alimentación
|
El aire acondicionado:Las demás:
|
Potencia de elevación
|
≥ 4,5 kg
|
|
|
Corriente eléctrica
|
Sin carga
|
1.4A
|
Tasa de carga temporal
|
En 5 segundos, fuera de 5 segundos, uso continuo de más de 3 horas
|
|
|
Carga
|
1.0A
|
Aumento de la temperatura
|
Temperatura de la superficie del mango ≤ 40 °C
|
|
|
Distancia del electrodo magnético
|
45 ~ 225 mm
|
Resistencia al aislamiento
|
> 2 MΩ
|
|
|
longitud del cable de alimentación (cable de resorte)
|
3 metros
|
Tamaño de la superficie de contacto del pie magnético
|
20 × 21 mm
|
|
|
4.2Fuente de alimentación portátil de CA
|
Punto de trabajo
|
Indicador
|
Punto de trabajo
|
Indicador
|
|
Peso de la fuente de alimentación
|
- 973 gramos
|
Tiempo de carga
|
4 horas
|
|
Fuente de alimentación de salida
|
El aire acondicionado:Las demás:
|
La resistencia
|
4 horas
|
5.¡ Atención!
Compruebe si el cable de alimentación y el enchufe están dañados antes de usarlo.
No entre en contacto cercano con otros equipos eléctricos durante su uso, ya que los campos magnéticos fuertes son perjudiciales para los relojes, teléfonos móviles, etc.
No arrastre el yugo en el estado de conducción durante mucho tiempo (por ejemplo, arrastre la soldadura), debe estar encendido durante 5 segundos y apagado durante 5 segundos.
En tiempo de lluvia, por favor no trabaje al aire libre, la lluvia causará cortocircuito o fugas.
Si el dispositivo tiene ruido y olor anormales, apague la energía inmediatamente.
No mueva el dispositivo tirando del cable de alimentación, ya que esto dañará el cable de alimentación.
Cuando la fuente de alimentación portátil de CA no se utilice durante mucho tiempo, debe cargarse a tiempo para mantener activa la batería de litio.
6Configurar la mesa
|
- ¿ Por qué?
|
Nombre
|
Cantidad
|
|
1
|
Anfitrión
|
1
|
|
2
|
Cables de alimentación de 5 núcleos
|
1
|
|
3
|
Cuerdas de yugo
|
1
|
|
4
|
Mochila de yugo
|
1
|
|
5
|
Clave hex 3 mm
|
1
|
|
6
|
Fuente de alimentación portátil AC
|
1
|
|
7
|
cargador
|
1
|
|
8
|
El paquete de energía
|
1
|
|
9
|
Manual de instrucciones
|
1
|
|
10
|
Certificado de conformidad1
|
1
|
|
11
|
Contenedor de instrumentos
|
1
|
