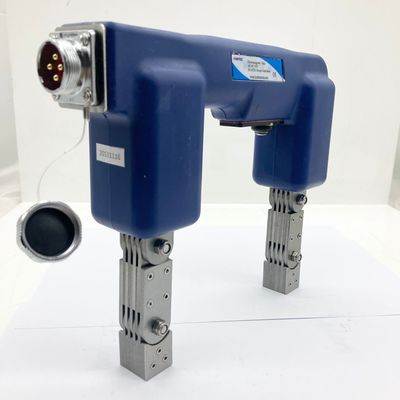

Yugo Magnético de CA Portátil HCDX-Y8 con Patas Ajustables para Inspección NDT de Campo
El HCDX-Y8 es nuestro yugo de CA de desarrollo más reciente. Se utiliza para la detección de fallas por partículas magnéticas y la magnetización local de la pieza de trabajo. La máquina es compacta y duradera, y es uno de los yugos de CA de menor peso y mayor alcance del mercado. La fuerza de elevación y otros indicadores cumplen con los requisitos de GB/T 15822.3-2005/ISO 9934-3:2002, ASME V y otras normas.1.
Estructura de la máquinaArtículo
| Indicador |
1 |
Indicador |
1 |
| Nota: |
Artículo |
Llave hexagonal de 3 mm |
2 |
| Cable de alimentación de 220V |
6 |
Manual |
(Accesorios opcionales) |
| 3 |
| Correa de yugo |
7 |
Certificado de calibración |
4 |
| Mochila para yugo |
8 |
Cable de alimentación de CA |
2. |
Método de usoConecte el cable de alimentación al host y enchufe el enchufe de CA en la toma de corriente de 220V.
Coloque los dos polos magnéticos del HCDX-Y8 sobre la superficie del objeto detectado, y aplique cierta presión para que los dos polos magnéticos estén en buen contacto con el objeto detectado. Presione el interruptor de botón, encienda, comience la magnetización, suelte, la magnetización termina. Cuando el interruptor del yugo está encendido, el polvo magnético se aplica a la superficie del objeto detectado (se puede aplicar polvo magnético seco, húmedo o fluorescente).
Si la superficie a examinar es demasiado ancha, se magnetizará en secciones, y las partes efectivas entre las secciones se superpondrán en cierta medida.
Gire la junta móvil entre las patas magnéticas, y la distancia entre las patas magnéticas se puede ajustar entre 45 mm y 225 mm.
Al usar, debe pasar 5 segundos encendido y 5 segundos apagado, se puede usar continuamente durante 4 horas.
3.
Parámetros técnicos3.1
YugoArtículo
| Indicador |
Peso del yugo |
Indicador |
Peso del yugo |
|
| 2.35Kg |
Sensibilidad |
La pieza de prueba de 30/100A se muestra claramente |
Fuente de alimentación |
|
| CA: 220V/50Hz |
Potencia de elevación |
≥4.5Kg |
Corriente eléctrica |
|
| Sin carga |
1.4A |
Tasa de carga temporal |
Encendido 5 segundos, apagado 5 segundos, uso continuo durante más de 4 horas |
Carga |
|
| 1.0A |
Aumento de temperatura |
Temperatura de la superficie del mango ≤40 °C |
Distancia del electrodo magnético |
|
| 45~225mm |
Resistencia de aislamiento |
>2MΩ |
Longitud del cable de alimentación (cable de resorte) |
|
| 4m |
Tamaño de la superficie de contacto del pie magnético |
20×21mm |
4. |
|
|
AtenciónPor favor, compruebe si el cable de alimentación y el enchufe están dañados antes de usar.
No mantenga un contacto cercano con otros equipos eléctricos durante el uso. Los campos magnéticos fuertes tienen efectos destructivos en relojes, teléfonos móviles, etc.
No mantenga el yugo en estado de conducción durante mucho tiempo (como arrastrar la línea sobre la soldadura), debe estar encendido durante 5 segundos y apagado durante 5 segundos.
En estado de CC, desconecte la línea de conexión entre la batería y el yugo magnético al finalizar el trabajo, y la batería debe almacenarse en un lugar fresco y seco, estrictamente prohibido al sol, de lo contrario existe peligro de explosión. Desconecte la fuente de alimentación después de cargar.
En tiempo de lluvia, no trabaje al aire libre, la lluvia causará cortocircuitos o fugas.
La unidad es completamente impermeable excepto en la unión de alimentación. Preste atención al aplicar suspensión magnética.
Si el dispositivo tiene ruido u olor anormal, apague la alimentación inmediatamente.
No mueva el dispositivo tirando del cable de alimentación. Esto dañará el cable de alimentación.
Si el equipo es anormal, no lo repare sin autorización, póngase en contacto con el distribuidor o póngase en contacto directamente con nuestro centro de servicio posventa.
Compruebe si hay polvo de hierro en el conector del cable de alimentación. El polvo metálico puede causar cortocircuitos.
Después de su uso, el polvo magnético del polo magnético debe limpiarse y aplicarse aceite antioxidante para evitar que se oxide y se pegue.

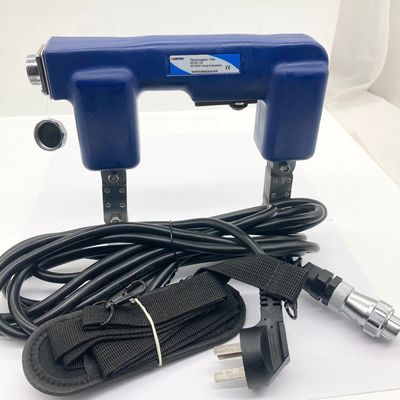

5. Tabla de configuración
Artículo
| Nombre |
Cantidad |
1 |
| Nota: |
1 |
Nota: |
| Cable de alimentación de 220V |
1 |
Nota: |
| Correa de yugo |
1 |
Nota: |
| Mochila para yugo |
1 |
Nota: |
| Llave hexagonal de 3 mm |
1 |
Nota: |
| Manual |
1 |
Nota: |
| Certificado de calibración |
1 |
Nota: |
Esta máquina puede tener cargador, batería, cable opcionales, opcionalmente se puede convertir en un yugo de CC. Iluminación LED inductiva y patas magnéticas inclinadas opcionales.7. Garantía de calidad
Gracias por elegir nuestro yugo portátil de CA HCDX-Y8, nuestra empresa cumple estrictamente con la gestión del sistema de calidad ISO 9001-2008. Cada equipo es probado y emitido por el departamento de calidad de la empresa. Este producto cumple con los requisitos de GB/T 15822.3-2005/ISO 9934-3-2002, ASME V y otras normas.
El período de garantía de este producto es de 1 año, bajo uso normal, cualquier falla del producto será reparada por la empresa de forma gratuita (materiales y costos de mantenimiento gratuitos), y se proporcionará mantenimiento pagado preferencial dentro de los 3 años.
