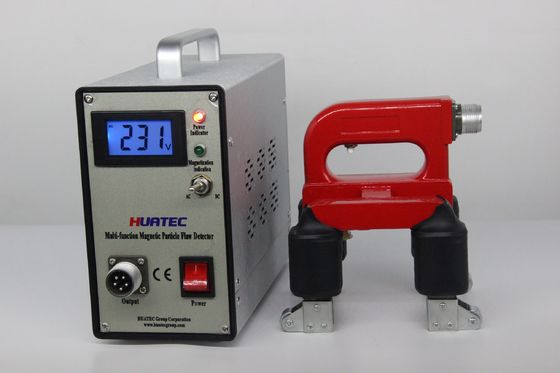

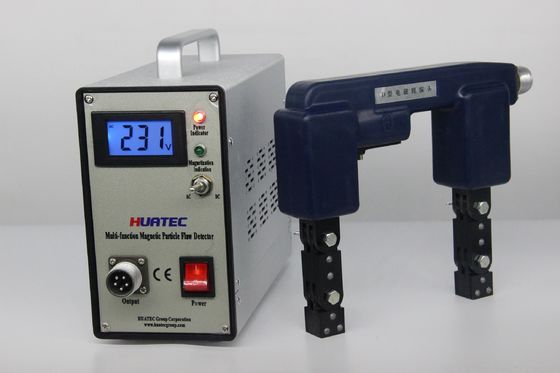

Detector de fallas magnéticas HCDX-ISC con sondas ajustables y controlador MCU para pruebas ferromagnéticas
El detector de fallas de polvo magnético compuesto HCDX-ISC adopta un interruptor sin contacto controlado por silicio, con bajo ruido, fuerte fuerza magnética, larga vida útil y operación simple, adecuado para uso en campo y laboratorio. El instrumento adopta una configuración combinada, y los usuarios pueden elegir la sonda libremente según sus necesidades. La sonda tipo A, D, E, O se puede configurar según los requisitos del usuario.
CA y CC conmutables para el detector de fallas de partículas magnéticas multifunción portátil de la serie HCDX-ISC.
Parámetros de todas las sondas opcionales:
|
Sonda tipo D
|
Fuerza de elevación: CA≥5Kg CC≥18Kg (sin juntas)
Distancia entre polos: 50-200mm (ajustable)
Corriente de operación: ≥8A
Voltaje de trabajo: CA=38V, CC=9V
Peso: 2.5 Kg
|
|
Ａsonda tipo
|
Fuerza de elevación: CA≥ 4.5kg CC≥18Kg
Distancia entre polos: 20-160mm (ajustable)
Voltaje de trabajo: CA=38V, CC=9V
Peso: 2.0 Kg
|
|
Ｏsonda tipo
|
Intensidad magnética central: 180Oe
Voltaje de trabajo: CA=38V
Diámetro interior: 150 mm
Peso: 2.5 Kg
|
|
Ｅsonda tipo
|
Fuerza de elevación: ≥12Kg
Distancia: 110 mm
Corriente de operación: ≥7A
Velocidad de inspección: 6 m/min
Voltaje de trabajo: 38 v izquierda, 2
Peso: 3.0 Kg
|
El detector de fallas de partículas magnéticas multifunción portátil de la serie HCDX-ISC adopta un MCU de 8 bits como controlador (con el circuito controlado por fase), además, el programa del MCU puede disfrutar de actualizaciones gratuitas de por vida, y la sonda tipo A, D, E, O se puede configurar según los requisitos del usuario.
Aplicación:
Se utiliza principalmente para detectar grietas superficiales y subsuperficiales de piezas metálicas ferromagnéticas.
Recipiente a presión de caldera, estructura de acero, forjas, fundiciones, piezas soldadas, piezas mecanizadas, etc.
Introducción a las sondas estándar para el modelo HCDX-ISC:
Sonda tipo D (sonda de yugo electromagnético): equipada con juntas móviles, puede magnetizar y detectar la pieza de trabajo superficial.
Sonda tipo A (sonda de herradura): adecuada para todo tipo de soldadura de filete, esquinas interiores y exteriores de piezas grandes para inspección de magnetización local, equipada con luces de trabajo.
Parámetros técnicos:
Fuente de alimentación: CA 220V ± 10% 50HZ 5A
Salida: CA 38V 10A
Las sondas tipo A.D.E.O son opcionales y están disponibles
Velocidad de inspección: ≥6 m/min
Aumento de temperatura de la sonda: ≤60℃
Ciclo de trabajo: se recomienda trabajar durante un largo período de operación continua: tiempo de magnetización ≤3 segundos, tiempo de pausa ≥5 segundos
Peso: aproximadamente 6.5Kg (unidad principal)
Tamaño del controlador: 95x45x75mm (L*W*H)
Tamaño del estuche de transporte: 170x140x70mm (L*W*H)
Entrega estándar:
Unidad principal HCDX-ISC 1
Sonda de yugo tipo D 1
Sonda tipo A 1
El cable de alimentación 1
El cable de la sonda 1
Espécimen estándar 1
Manual de operación 1
Certificado 1
Accesorios opcionales:
Sonda tipo A
Sonda O
Sonda E
Sonda D
Peso muerto
Espécimen de prueba
Luz UV
