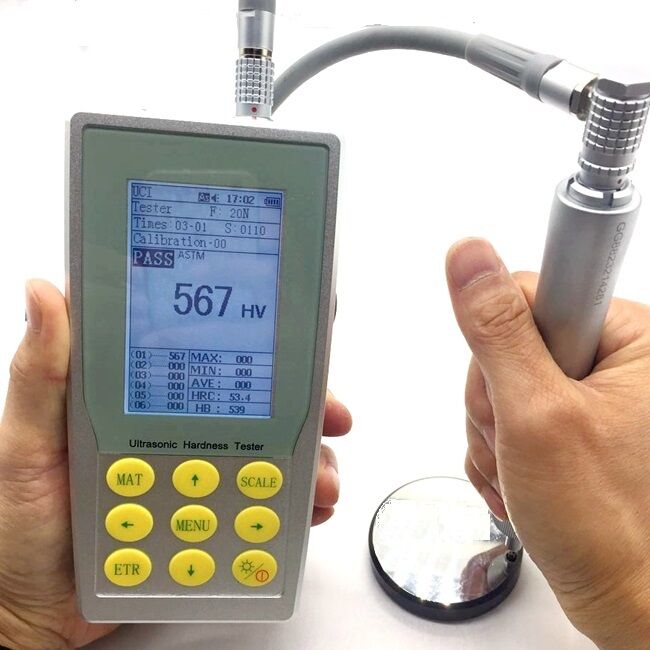

Durómetro de dureza ultrasónico UCI con sonda manual
Aplicación:
El durómetro de dureza ultrasónico modelo HUH-5M se utiliza ampliamente para medir la dureza de piezas forjadas pequeñas, material fundido, inspección de soldaduras, zona afectada por el calor, troqueles y moldes de estampado de iones-nitruro, formas, prensas, piezas de paredes delgadas, rodamientos, flancos de dientes, etc.
Principio de funcionamiento:
método de impedancia de contacto ultrasónico
Especificaciones:
| Nombre del producto |
Durómetro de dureza ultrasónico (UCI) |
| Nombre del modelo |
HUH-5M |
| Fuerza de carga |
10N/20N/50N/98N |
| Tipo de indentador |
Indentador de diamante Vickers de 136° |
| Rango de medición |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3; Mpa: 255-2180N/mm
|
| Precisión de medición |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| Dirección de medición |
Soporta 360° |
| Almacenamiento de datos |
Para guardar 1000 grupos de datos de medición y 20 grupos de datos de calibración |
| Escalas de dureza |
HV, HB, HRC, HLD |
| Visualización de datos |
Fuerza de carga, Tiempos de prueba, Resultado de la prueba, Promedio,
Máximo, Mínimo, Desviación y escala de conversión. |
| Indicación de dureza |
Pantalla LCD |
| Entorno operativo |
Temperatura: -10°C ~ 50°C; Humedad: 30% ~ 80% HR |
| Voltaje de operación |
CC 6V |
| Dimensiones del instrumento |
160x80x31mm |
| Peso neto |
Aproximadamente 500g (sin sonda) |
Características de las sondas manuales anteriores:
● Última tecnología de sensor ultrasónico
● Que puede obtener un valor de dureza preciso sin dispositivos auxiliares
● Soporta operación de medición rápida de 360°
● Excelente diseño ergonómico y fácil de sujetar
● Dimensión y peso de la sonda adecuados, lo que es conveniente para controlar
● Medición rápida y precisa para el borde y la posición fija de la muestra a probar
● Microindentación, no destructiva para cualquier muestra después de la prueba
Características principales:
● Medición de dureza portátil comúnmente utilizada como Brinell, Rockwell, Vickers, Leeb, etc.
● Pruebas de dureza Rockwell y Brinell con alta fuerza de carga y gran indentación, lo que provoca daños graves en la superficie de la muestra.
● La dureza Vickers aplica medición óptica, los técnicos profesionales pueden operar sin problemas, es imposible medir la dureza de piezas pesadas, maquinaria instalada y piezas ensambladas permanentemente.
● La prueba de dureza Leeb aplica el método de rebote e indirecto para medir la dureza, lo que fácilmente conduce a una gran desviación al convertir a escalas Brinell, Rockwell y Vickers.
● El durómetro de dureza ultrasónico modelo HUH-5M aplica el método de impedancia de contacto ultrasónico para realizar mediciones de dureza comparativas para piezas de prueba, con ventajas de alta precisión, eficiencia, portabilidad y fácil operación.

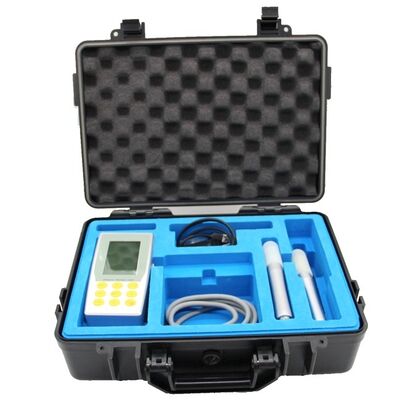

Entrega estándar:
| Entrega estándar |
cantidad |
Entrega estándar |
cantidad |
Entrega estándar |
cantidad |
Entrega estándar |
cantidad |
| Unidad principal HUH-5M |
1 |
Cable de sonda |
1 |
Estuche antivibración |
1 |
Manual de operación en inglés |
1 |
| Sonda manual de 50N/98N |
1 |
Cable de comunicación |
1 |
Tornillo |
1 |
Tarjeta de garantía |
1 |
| Bloque Rockwell estándar |
1 |
Cable USB |
1 |
Certificado de calificación |
1 |
Lista de empaque |
1 |
Especificaciones de la sonda manual:
| Tipo de sonda |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Fuerza de prueba |
10N |
20N |
50N |
98N |
| Diámetro |
22mm |
22mm |
22mm |
22mm |
| Longitud |
154mm |
154mm |
154mm |
154mm |
| Diámetro de la varilla oscilante |
2.4mm |
2.4mm |
3mm |
3mm |
| Rugosidad de la superficie de medición |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Peso mínimo del material de prueba |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Espesor mínimo |
2mm |
2mm |
2mm |
2mm |
Especificaciones de la sonda motorizada:
| Tipo de sonda |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Fuerza de prueba |
3N |
5N |
8N |
10N |
| Diámetro |
46mm |
46mm |
46mm |
46mm |
| Longitud |
197.5mm |
197.5mm |
197.5mm |
197.5mm |
| Diámetro de la varilla oscilante |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Peso mínimo del material de prueba |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Espesor mínimo |
2mm |
2mm |
2mm |
2mm |
