Detector de Placa Digital de Alta Definición para Rayos X Industriales de Alto Rendimiento
Características:
El detector plano HUATEC HDR-4343 es un detector plano estático fijo de bajo ruido. El panel frontal del detector utiliza tecnología de material de silicio amorfo (a-Si). El detector plano utiliza tecnología de material de silicio amorfo, con alta calidad de imagen, amplio rango dinámico y una amplia gama de aplicaciones terminales. El producto está diseñado para ser fijo y tiene un engranaje de ajuste programado de ganancia múltiple, lo que lo hace adecuado para aplicaciones de alta sensibilidad, así como para escenarios de amplio rango dinámico. Basado en las características anteriores, el detector HUATEC HDR-4343 puede ser ampliamente adecuado para aplicaciones médicas, industriales, veterinarias y otras.
El material de silicio amorfo en sí mismo tiene muchas ventajas. En comparación con otras tecnologías de materiales, las ventajas más destacadas son:
Amplio rango de dosis dinámico
Larga vida útil de radiación
Parámetros:
| |
HUATEC HDR-4343 |
| Tamaño de píxel |
140 um |
| Matriz de píxeles |
3072×3072 |
| Área efectiva |
434×434mm |
| Profundidad de cuantificación |
16 bits |
| Engranajes de ganancia |
Engranaje de ganancia múltiple |
| Centelleador |
GOS/CSI es opcional |
| A prueba de polvo y agua |
IPXO |
| Interfaz externa |
Cableada: Ethernet de 1 Gbps |
| Cable de alto voltaje |
| Fuente de alimentación |
| Corrección de imagen |
Calibración de software, calibración de hardware |
| Resistencia a la radiación |
≥10000Gy |
| Rango dinámico |
≥85dB |
| Resolución espacial |
3.5lp/mm |
| Tiempo de adquisición de imagen |
≤1s |
| Rango de energía |
40-350kV |
| Dimensiones generales |
470×470×30mm |
| Peso |
9kg |
Software de procesamiento y mejora de imágenes digitales HUATEC
El sistema de mejora y almacenamiento de imágenes HUATEC integra las funciones de procesamiento y filtrado más prácticas, diseñado para sistemas de imágenes de rayos X en tiempo real, aumentando la sensibilidad de las imágenes procesadas en un promedio del 0,6% al 0,8%. Con la ayuda del puerto Ethernet de alta velocidad, puede obtener imágenes estáticas y dinámicas al mismo tiempo y guardarlas en formato de imagen de 8/16 bits, y grabarlas directamente en DVD para almacenamiento permanente, lo que es conveniente para archivar y revisar los datos de detección, y ahorra costos de detección y espacio de archivo al mismo tiempo.
Conexión y control de placa plana
Conexión de placa de red Gigabit, y estado de conexión y falla rápidos
Corrección de desplazamiento/ganancia/píxel defectuoso
Corrección de desplazamiento/ganancia/píxel defectuoso, se puede elegir si se superpone
Según proporción
Velocidad de fotogramas actual
Proceso de software
Visualización del valor de gris del píxel
Visualización y procesamiento de imágenes en tiempo real
Mapeo rápido de escala de grises ROI de imagen en tiempo real, fácil de observar rápidamente la imagen efectiva de la región de interés
Reducción de ruido integral de visualización en tiempo real: 2/4/8 fotogramas opcionales
Procesamiento de algoritmos de visualización en tiempo real: negativo/color/binarización
Visualización en tiempo real de nitidez y mejora de imagen
Adquisición integral de imágenes: apilamiento de 8/16/32/64/128/256 fotogramas
Grabación de video continua: el formato de compresión es opcional
Nomenclatura de imagen/video y compilación automática secuencial de nombres
Ajuste de escala de grises de 0 a 65536, 16 bits
Ajuste de GAM/Contraste/Brillo/Umbral
Marca de información de imagen, se pueden rellenar varios contenidos
Procesamiento de imágenes fijas
Mapeo rápido de escala de grises ROI, fácil de observar rápidamente la imagen efectiva de la región de interés
Lectura de archivos BMP/PNG/JPG/TIFF (8 bits/16 bits)/RAW/HIS/DCM
Procesamiento de algoritmos de escala de grises/negativo/pseudocolor/binarización/nitidez/mejora
Lupa, observación con magnificación de 1 a 5 veces
Voltear imagen
Ajuste de Gamma/contraste/brillo/umbral
Calibración y medición de dimensiones, y se pueden marcar la información requerida en la imagen

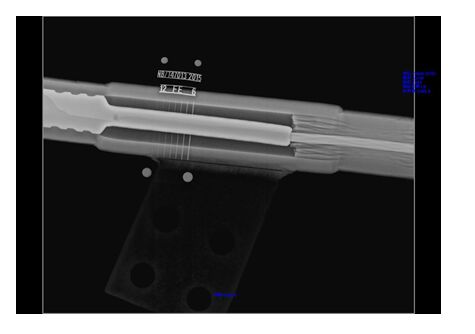

Verificación automática del medidor de calidad de imagen de doble filamento
Cumple con los requisitos estándar de NB/T 47013.11-2015 "Pruebas no destructivas de equipos a presión, pruebas de imágenes digitales de rayos X". Puede verificar automáticamente el medidor de calidad de imagen de doble filamento y medir la SNR.
Detector de fallas portátil de rayos X de alta frecuencia
Rendimiento principal:
35℃ 300kV /3mA, 250kV /3mA las condiciones pueden ser de exposición continua;
Amplio rango de voltaje de entrada, para satisfacer la fuente de alimentación de varios generadores;
Peso ligero, fuerte penetración, rendimiento estable;
Más adecuado para uso en entornos hostiles, entornos húmedos;
La interfaz de operación es intuitiva y la operación es simple.
Parámetros técnicos principales
| Nombre del proyecto |
XXG-300GF |
XXG-250GF |
| Generador de rayos X |
Peso |
27kg |
25kg |
| Tamaño |
Φ295×752 (Φ×L) |
Φ295×704 (Φ×L) |
| Controlador |
Peso |
11kg |
11kg |
| Tamaño |
410×228×300 (L×B×H) |
410×228×300 (L×B×H) |
| Tamaño del foco |
3.0×3.0 |
3.0×3.0 |
| Ángulo de radiación |
40°×40° |
40°×40° |
| Penetración máxima (Fe) |
70mm (A3) |
60mm (A3) |
| Rango de ajuste de kV |
120～300 kV |
70～250 kV |
| Rango de ajuste de mA |
0.5～3 mA (paso 0.1mA) |
0.5～3 mA (paso 0.1mA) |
| Potencia máxima |
900W |
900W |
| Valor de radiación de fuga |
Máx. 5.0msv/h |
Máx. 5.0msv/h |
| Temperatura de trabajo |
-20˚C～+50˚C |
-20˚C～+50˚C |
| Temperatura de almacenamiento |
-25˚C～+70˚C |
-25˚C～+70˚C |
| Voltaje de suministro |
85～264 VAC |
85～264 VAC |
| Frecuencia de potencia |
45～65 Hz |
45～65 Hz |
