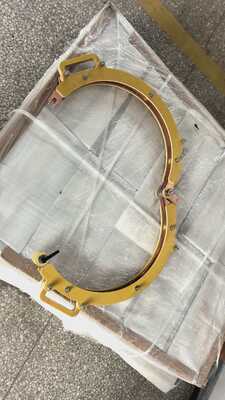

HCDX-C400S Cerradura manual de bobina circular abierta y cerrada 2000A de 16 pulgadas para inspección de partículas magnéticas

HCDX-C400S Cerradura manual de bobina circular abierta y cerrada 2000A de 16 pulgadas para inspección de partículas magnéticas

1. Precauciones de seguridad

1.1 Seguridad eléctrica: la corriente de trabajo máxima de esta bobina es de 2000 A. Antes de su funcionamiento,Es necesario garantizar que el circuito de alimentación cumple con las normas de seguridad eléctrica y está conectado a tierra de manera fiable.; está prohibido su uso en ambientes húmedos, inflamables o explosivos para evitar el riesgo de explosión.

1.2 Tasa de carga de espera requerida: la tasa de carga de espera de la bobina es del 20%, lo que significa que el tiempo de encendido de cada 10 minutos no debe exceder de 2 minutos.Está estrictamente prohibido utilizar más allá de la tasa de carga de espera para evitar el sobrecalentamiento y la quema de la bobina.

1.3 Funcionamiento mecánico: al operar el mecanismo de bloqueo manual, la fuerza debe aplicarse de manera uniforme para evitar tirones violentos que puedan deformar la bobina o provocar el fallo del mecanismo de bloqueo;cuando se abre o cierra la bobina, es necesario confirmar que la pieza de trabajo está completamente colocada en posición para evitar lesiones o daños en la pieza de trabajo.

1.4 Medio ambiente de inspección: durante la inspección de partículas magnéticas, deben usarse guantes y gafas de protección para evitar el contacto del polvo magnético con la piel o su entrada en los ojos;La zona de trabajo debe mantenerse bien ventilada y el polvo magnético disperso debe limpiarse rápidamente..

1.5 Manejo de emergencia: en caso de sobrecalentamiento, emisión de humo o sonidos anormales de la bobina, la fuente de alimentación deberá cortarse inmediatamente.La culpa debe ser investigada.Está estrictamente prohibido seguir usándolo en su estado defectuoso.

2. Descripción general del producto

2.1 Aplicación del producto

Esta bobina circular de apertura y cierre de bloqueo manual está diseñada específicamente para la inspección de partículas magnéticas.pliegues y otros defectos en la superficie y cerca de la superficie de la pieza de trabajoEs adecuado para ensayos no destructivos de piezas circulares como ejes y discos.

2.2 Parámetros técnicos

2.3 Composición estructural

Se compone principalmente de cuatro partes: el cuerpo de bobina circular, el dispositivo de bloqueo manual, los terminales de conexión de corriente y el mango aislante.El cuerpo de la bobina está envuelto con un material aislante de alta resistencia alrededor de las barras de cobre conductoras para garantizar una conducción estable de la corriente y un aislamiento confiableEl dispositivo de bloqueo manual logra la apertura y el bloqueo de la bobina a través de una estructura de ajuste rápido.El mango aislante facilita el funcionamiento seguro de la bobina de apertura y cierre por el operador.

3. Pasos de operación

3.1 Preparaciones previas al arranque

3.1.1 Inspeccionar el aspecto de la bobina: confirmar que la capa de aislamiento de la bobina no está dañada, que el dispositivo de bloqueo no está deformado y que los terminales de conexión no están oxidados.Si se encuentran anormalidades, deben repararse antes de su uso.

3.1.2 Conectar la fuente de alimentación: Connect the connection terminals of the coil to the output terminals of the magnetic particle flaw detector's power supply securely to ensure a firm connection and avoid poor contact that may cause current fluctuations.

3.1.3 Preparar la pieza de trabajo: limpiar las manchas de aceite, el óxido y las impurezas en la superficie de la pieza de trabajo a inspeccionar,garantizar que la superficie de la pieza de trabajo sea plana y seca para evitar afectar el efecto de adhesión de partículas magnéticas.

3.2 Abrir y cerrar la bobina

3.2.1 Desbloqueo: Agarre el mango aislado y tire del pestillo de bloqueo para colocar la bobina en la posición abierta. El ángulo de apertura debe cumplir los requisitos para colocar la pieza de trabajo.

3.2.2 Colocación de la pieza de trabajo: Colocar la pieza de trabajo a inspeccionar en el centro de la bobina, asegurándose de que el eje de la pieza coincida con el centro de la bobina.Evite la distribución desigual del campo magnético que pueda afectar a la precisión de la detección.

3.2.3 Bloqueo: cierre lentamente la bobina y, después de comprobar que la pieza de trabajo no se ha desplazado, presione el cierre de bloqueo hasta que se escuche un "clic".Asegúrese de que la bobina esté completamente bloqueada para evitar que se afloje durante el proceso de inspección..

3.3 Operación de inspección

3.3.1 Ajuste de parámetros: basándose en el material y el tamaño de la pieza de trabajo, fijar el valor actual (No más2000A) y el tiempo de activación (seguiendo estrictamente elNo másEl 20% de la velocidad de no carga requerida) en la máquina de inspección de partículas magnéticas.

3.3.2 Aplicación de polvo magnético: Turn on the magnetic powder spraying device and evenly spray the magnetic suspension liquid or dry powder magnetic particles onto the surface of the workpiece to ensure complete coverage of the magnetic powder.

3.3.3 Inspección de la energía: encender la fuente de alimentación de la máquina de inspección, activar la bobina para generar un campo magnético, mantener el tiempo de activación dentro del valor establecido,observar la acumulación de polvo magnético en la superficie de la pieza de trabajo, y determinar la ubicación y el tamaño del defecto.

3.3.4 Apagado y desmagnetizado: una vez finalizada la inspección, primero se corta la fuente de alimentación de la bobina.Luego realizar un tratamiento de desmagnetismo en la pieza de trabajo para evitar el magnetismo residual que afecte el procesamiento o uso posterior..

3.4 Procedimientos de cierre

3.4.1 Apagar la fuente de alimentación de la máquina de inspección de partículas magnéticas y desconectar la conexión entre la bobina y la fuente de alimentación.

3.4.2 Desbloquear la bobina, quitar la pieza de trabajo y limpiar el polvo magnético residual en la superficie de la bobina.

3.4.3 Cerrar y bloquear la bobina y colocarla en un lugar de almacenamiento seco y ventilado.
