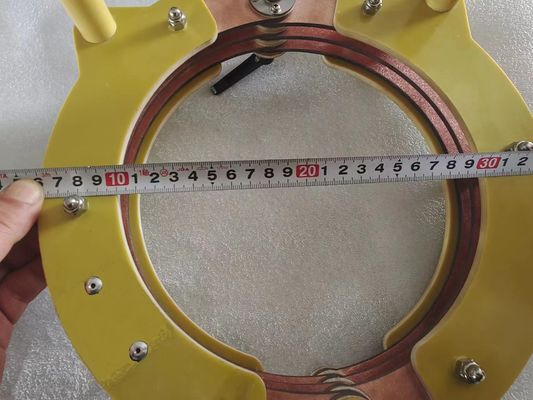

Detector de fallas de bobina abierta y cerrada portátil HCDX-C300S, campo magnético máximo de 110Gs para pruebas de piezas de trabajo

Detector de fallas de bobina portátil HCDX-C300S de apertura y cierre, campo magnético máximo de 110Gs para pruebas de piezas de trabajo

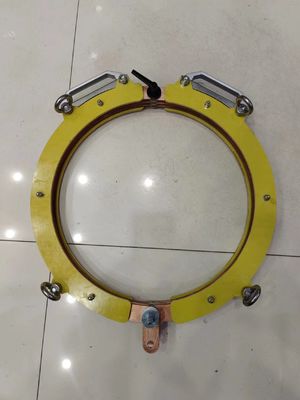

El detector de fallas por partículas magnéticas de bobina de tipo abierto y cerrado facilita la entrada de la pieza de trabajo en la bobina.

Parámetro principal

II Introducción a la función

1, Magnetización: inicia el campo electromagnético para magnetizar la pieza de trabajo;

2, Desmagnetización: el campo de desmagnetización comienza a desmagnetizar la pieza de trabajo;

3, Alarma de sobretemperatura: la bobina tiene un sensor de temperatura incorporado de 75 °C. Cuando se excede la temperatura establecida, entra en estado de protección;

III Instalación y puesta en marcha

Instalación:

1. El equipo se instalará en un ambiente seco sin polvo metálico, gas corrosivo ni artículos inflamables y explosivos;

2. La temperatura del medio circundante no será inferior a -10 °C ni superior a +40 °C;

3. La humedad relativa del aire no será superior al 85%;

4. La conexión de tuberías y cables entre el equipo de instalación y cada instalación auxiliar se realizará de acuerdo con la señal de indicación y la base del enchufe;

5. Fuente de alimentación (fuente de alimentación, fuente de aire, etc., según el entorno de instalación del equipo y las condiciones de operación), y la carcasa del equipo estará conectada a tierra de manera confiable;

Puesta en marcha:

1. Una vez instalado el equipo en su lugar, primero verifique si todos los cables de conexión y los tornillos de sujeción están flojos y se han caído;

2. Utilice instrumentos para medir si el voltaje en el extremo superior del interruptor principal de la máquina cumple con los requisitos del entorno de instalación del equipo y las condiciones de operación;

3. Verifique cada acción de la función, presione o active manualmente cada interruptor de función, y cada acción de la función del equipo se ejecutará en consecuencia;

4. Inspección del efecto de desmagnetización: verifique si el magnetismo residual después de la desmagnetización cumple con los requisitos;

5. Después de pasar la puesta en marcha y la inspección, el equipo puede ponerse en producción.

IV Mantenimiento rutinario

Después de usar el equipo, se deben realizar las siguientes operaciones:

1. Apague el interruptor de encendido y corte la fuente de alimentación del equipo;

2. Corte el interruptor principal de la fuente de alimentación externa;

3. Limpie las manchas de aceite en la superficie de la bobina y mantenga todo el equipo limpio;

4. Verifique el cableado del circuito, el cable y el sujetador en busca de aflojamiento y envejecimiento dentro de un mes;

5. Verifique diariamente si la concentración de suspensión magnética cumple con el estándar;

6. Se debe usar lavado neutro para limpiar las manchas de aceite en la superficie del equipo;

7. Si la carcasa está dañada, está prohibido continuar usándola;

6, Principio de detección de fallas

Principios del electromagnetismo

La corriente de magnetización forma un campo electromagnético a través de la superficie de la pieza de trabajo ferromagnética (la CA y la CC de media onda tienen efecto pelicular). La existencia de defectos cortará la línea de fuerza magnética, formará un campo magnético de fuga y adsorberá partículas magnéticas. Las partículas magnéticas se acumulan para formar marcas magnéticas. La existencia de defectos se puede juzgar observando las marcas magnéticas (las marcas magnéticas son en realidad defectos ampliados).

Método de magnetización longitudinal

Es decir, utilizando el método de bobina, la pieza de trabajo se enhebra en la bobina o se coloca entre el yugo magnético compuesto por dos bobinas. Cuando se aplica corriente a la bobina, se genera el campo magnético longitudinal en la bobina y pasa a lo largo del eje largo de la pieza de trabajo para verificar la grieta circunferencial.
