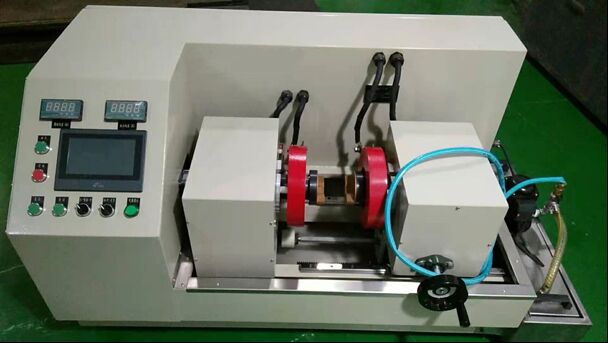

Detector de fallas de magnetización AC HMP-500NX con sistema de suspensión magnética
1. Descripción de los componentes del equipo
1.1. Gabinete de control eléctrico (1)
Gabinete de control eléctrico independiente, todos los componentes ejecutivos eléctricos están instalados en este gabinete de control, y el gabinete de control eléctrico está equipado con un dispositivo de disipación de calor por filtración y circulación de aire. Soldado con acero de alta calidad;
En la parte trasera se instala una bomba de pulverización de 220V 50Hz con cubierta impermeable y una salida de potencia de la lámpara de luz negra;
Disyuntores, contactores, componentes de control, transformadores, rectificadores, disparadores, energía, etc. están todos instalados en este gabinete;
1.2. Panel de control (2)
La parte frontal del panel está diseñada con una pantalla táctil para configuración y visualización, con amperímetro digital AC y botón de parada de emergencia.
Los interruptores y la configuración de funciones están diseñados en esta área.
1.3. Caja de fijación de electrodos (3)
La caja de electrodos fija está soldada con placa de acero de alta calidad de 10 mm, y las dos puertas delantera y trasera son desmontables.
1.4. Caja móvil de electrodos (5)
La caja móvil de electrodos se puede detener en cualquier posición, se utiliza para ajustar la distancia de sujeción y tiene una función de bloqueo de estacionamiento;
1.5. Sistema de agitación y pulverización por suspensión magnética (6)
El equipo está diseñado con un tanque de suspensión magnética separado con una estructura en V en la parte inferior y una bomba eléctrica de agitación y pulverización instalada en la parte superior. Esta parte está conectada al tanque de sumidero con una manguera, y se instala una pistola de pulverización manual en el lado frontal del tanque de sumidero.
El sistema tiene una agitación fuerte, la estructura en V asegura que el polvo magnético no se precipite fácilmente, y la presión de pulverización es ajustable;
La capacidad es de 20L;
1.7. Sistema de suministro de energía de magnetización y desmagnetización:
El equipo adopta el método de magnetización AC, que son dos conjuntos de fuentes de alimentación de magnetización independientes. Los dos transformadores principales proporcionan la corriente de magnetización respectivamente. La tecnología de convertidor de módulo controlable se utiliza para controlar la corriente del circuito, y el voltaje aislado se envía a los electrodos y bobinas. El tamaño es continuamente ajustable y se establece la indicación del instrumento correspondiente. La corriente se puede preestablecer, y se alarmará cuando la corriente preestablecida sea insuficiente o excedida para evitar falsas detecciones y detecciones omitidas, y asegurar que la pieza de trabajo obtenga la intensidad de magnetización especificada. AC con función de control de fase de apagado para mantener el magnetismo residual estable, que se puede utilizar para la detección de fallas de magnetismo residual.
Con función de desmagnetización por método de atenuación AC.
El material del camino de corriente: todas las barras de cobre rojo o cables de cobre.
1.8. Sistema de control eléctrico:
1) El sistema de control eléctrico es controlado por PLC OMRON, incluyendo módulos controlables y sus dispositivos de protección, dispositivos de disparo de ajuste de corriente, amperímetros, botones de control e luces indicadoras, cilindros, triples, válvulas solenoides, válvulas reguladoras de presión, interruptores de aire, relés intermedios, Dispositivos de control como contactores AC. Disyuntor principal del circuito de alimentación con protección contra sobrecarga.
2) Sistema de control de interfaz hombre-máquina:
La computadora (sistema de interfaz hombre-máquina) controla la corriente de magnetización, el tiempo de magnetización, la magnetización, etc., lo que mejora en gran medida la precisión de la detección y puede completar automáticamente la operación paso a paso de magnetización, preselección de corriente de magnetización y seguimiento.
La pantalla programable de pantalla táctil se comunica con el controlador programable PLC a través de un adaptador para mostrar directamente los parámetros clave del sistema. Y establecer la contraseña de autoridad, y los parámetros se pueden ajustar dentro de la autoridad. Diseño de pantalla: Página de inicio - nombre de la empresa. Cualquier toque puede ingresar a la pantalla principal - "Menú principal", "Página de trabajo", "Registro de alarmas", "Precauciones", "Forma de onda de corriente", toque cada tecla de función para cambiar automáticamente a la pantalla correspondiente, y los parámetros del proceso de varias piezas de trabajo típicas se pueden almacenar.
La corriente de magnetización se puede preestablecer, y el circuito de seguimiento automático se forma a través del sistema de pantalla programable de pantalla táctil, y el error entre el valor preseleccionado y el valor de corriente de paso real es ≤±3%.
El sistema tiene función de autodiagnóstico de fallas. Sobrecorriente, subcorriente, presión de aire anormal, aumento excesivo de temperatura del circuito principal, alarmas sonoras y luminosas y detención automática del trabajo.
3) La carcasa del equipo está conectada a tierra de manera confiable, y la resistencia de aislamiento de toda la máquina es ≥2MΩ.
4) El equipo tiene funciones completas de protección de seguridad, enclavamiento y alarma.
5) El diagrama esquemático eléctrico, el diagrama de cableado y el circuito real del equipo deben ser completamente consistentes.
6) El contacto del PLC está equipado con un relé intermedio para proteger el contacto.
7) Se requiere que el cableado de cada componente eléctrico esté marcado con un número de cable, y el cableado entre cada componente esté provisto de una placa de ranura de cable.
2. Accesorios
|
No.
|
Nombre
|
Cantidad
|
Explicación
|
|
1
|
equipo
|
|
|
|
1.1
|
Sistema de energía magnetizado
|
1 juego
|
Circunferencial:0-500A
Vertical:0-1000A
|
|
1.2
|
Control inteligente de circuito cerrado
|
1 juego
|
1 juego de pantalla táctil de interfaz hombre-máquina
|
|
1.3
|
Sistema de control de operación
|
1 juego
|
|
|
1.4
|
Sujeción, energización
|
1 juego
|
|
|
1.5
|
Recuperación de suspensión magnética, mecanismo de agitación
|
1 juego
|
|
|
1.6
|
Interruptor de pie
|
1 juego
|
|
3. Parámetros técnicos principales (Nota: HWDC es la abreviatura de CC de media onda)
*Corriente de magnetización AC:
Circunferencial 0-500A continuamente ajustable, con control de fase de apagado
Vertical 0--1000A (1000A*6T=6000AT) continuamente ajustable, con control de fase de apagado
*Método de control: preselección y compensación automática
*Tasa de actualización de compensación: 0.02S/tiempo
*Tasa de carga temporal: ≥25%, adecuado para trabajo continuo 7*24H
*Efecto de desmagnetización: desmagnetización por atenuación de conmutación CC de ultra baja frecuencia, remanencia ≤0.2MT, frecuencia de desmagnetización ajustable
*Método de magnetización: magnetización circunferencial y magnetización longitudinal, magnetización compuesta circunferencial y longitudinal
*Tasa de error de corriente longitudinal semanal: ≤±3%
*Carrera: 0-200mm
*Diámetro interior de la bobina: 100mm
*Fuente de alimentación: AC380V±10% 50HZ 40KVA (instantáneo 5S), sistema trifásico de cinco hilos.

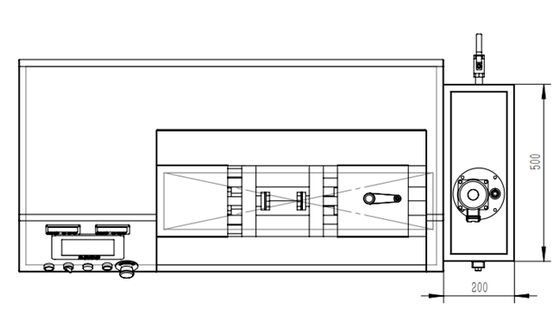

*Dimensiones: largo 1400*ancho 600*alto 750
*Sensibilidad: Pieza de prueba de sensibilidad tipo A (QQI) (30/100) círculo completo y cruz se pueden mostrar claramente.
*El Estándar de la Industria Aeronáutica de la República Popular China HB/Z72-1998 "Inspección de Partículas Magnéticas"
*Cumple con el estándar JB/T8290-2011 de "Detector de Fallas por Partículas Magnéticas" del Ministerio de Industria de Maquinaria, y el estándar de la industria HB/Z72-98.
