HGS-10A Medidor de Tesla digital de amplio alcance con pantalla LCD para medición de campo magnético continuo

Medidor Digital de Tesla HGS-10A de Amplio Rango con Pantalla LCD para Medición de Campo Magnético DC

Resumen

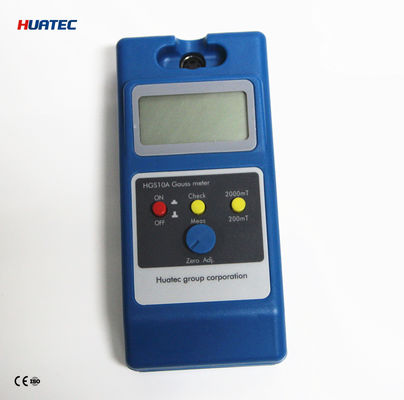

HGS-10A medidor digital portátil de tesla, que se puede utilizar para medir la intensidad de inducción magnética de varios campos magnéticos, como campo magnético de CC, campo magnético de CA, campo magnético de radiación, campo magnético de remanencia, campo magnético terrestre, etc. El instrumento es portátil (150 mm x 70 mm x 30 mm), con amplio rango, operación conveniente, pantalla LCD clara y el teclado táctil más avanzado de China, lo que mejora enormemente su vida útil y comodidad. La fuente de alimentación son seis pilas secas no.5, que pueden funcionar continuamente durante más de 100 horas, y también se puede utilizar con fuente de alimentación de red, pequeño y portátil. Garantía de calidad perfecta, servicio postventa de alta calidad, es su opción ideal para el trabajo.

Como uno de los instrumentos de medición más utilizados en el campo de la medición magnética, el medidor de tesla es un instrumento especial para medir la intensidad de inducción magnética de los imanes.

El medidor de tesla digital portátil HGS-10A se puede utilizar para medir la intensidad de inducción magnética de varios tipos de campos magnéticos, como campo magnético de CC, altavoz, separador magnético, campo magnético de trabajo de eliminador de hierro de imán permanente, campo magnético de fuga, desmagnetización y campo magnético residual después del procesamiento de piezas. El instrumento es portátil, con un amplio rango, operación fácil y pantalla LCD clara.

Campo de trabajo:

1. Distribución del campo magnético superficial de materiales de imanes permanentes (es decir, lo que solemos llamar magnetismo del medidor);

2. Campo magnético de entrehierro en la estructura del circuito magnético;

3. Campo magnético generado por el campo magnético generado por un imán permanente o corriente continua que actúa sobre equipos que absorben materiales ferromagnéticos;

Indicadores técnicos principales

Principio de funcionamiento:

Esta serie de instrumentos se basa en el principio del efecto Hall fabricado con el sensor, es decir, el sensor Hall. Hay dos tipos de sensores, transversales y axiales, que los usuarios pueden seleccionar o combinar según sus necesidades. El circuito adopta un amplificador de baja deriva, una fuente de alimentación de alta estabilidad y una pantalla LCD de 31/2.

(I) Principio del efecto Hall

Al colocar una oblea de metal o semiconductor en un campo magnético, se crea una fuerza electromotriz (fem) en la dirección perpendicular a la corriente y al campo magnético, un fenómeno físico conocido como efecto Hall. El principio del efecto Hall es la esencia del material del portador sólido en un campo magnético adicional (B) perpendicular al material sólido en movimiento, debido al efecto de la fuerza de Lorentz (FB) y al desplazamiento en la trayectoria, y a los lados del material (3.4) se produce una acumulación de carga eléctrica en la dirección vertical de la dirección de la corriente del campo eléctrico y magnético, y finalmente hace que el portador se equilibre por la fuerza de Lorentz y la repulsión eléctrica (FB = Fe) y en los dos lados se establezca una diferencia de potencial eléctrica estable que es el voltaje Hall (VH). La ecuación básica es:

Vh = KhIhB

Entre ellos:

Ih: corriente de trabajo

B: densidad de flujo

Kh: sensibilidad del elemento

Vh: electricidad Hall

(II)Método de uso del sensor

Tomando sensores laterales como ejemplo

La dirección de la línea de fuerza magnética del campo magnético medido es perpendicular al elemento Hall en la parte frontal del sensor (como se muestra en la figura de la derecha).

2. El diagrama y la descripción del campo magnético medido por el sensor de mano se muestran en la figura de la derecha. Utilice la posición de 2.3MM en el extremo del elemento Hall en el extremo frontal del sensor (el lado opuesto a la escala, y la sonda de cobre es el lado opuesto marcado por un pequeño círculo) para tocar suavemente la superficie del imán medido o la posición del campo magnético espacial medido.

3. El método inadecuado de sujeción del sensor fuerza la parte superior del sensor contra la superficie del objeto medido (como se muestra en la imagen de la derecha), lo que puede dañar fácilmente el sensor.

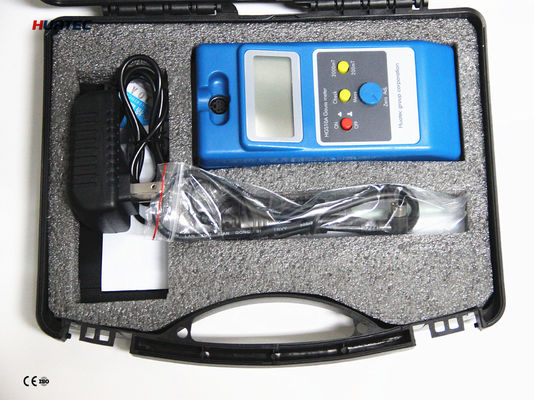

Lista de empaque

1. Medidor Digital de Tesla HGS-10A

2. Fuente de alimentación externa

3. Sensor Hall

4. Pilas secas no.5 6 uds.

5. Un manual de instrucciones

6. Un certificado de calificación del producto
