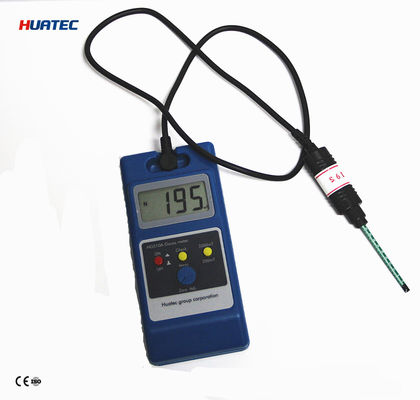

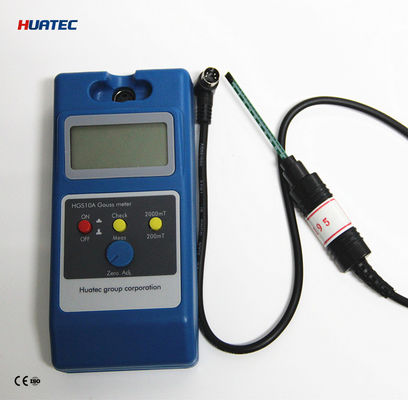

HGS-10A Medidor Digital Portátil de Tesla para Pruebas de Campo Magnético

Medidor Digital Portátil de Tesla HGS-10A para Prueba de Campo Magnético

Resumen

HGS-10A medidor digital portátil de tesla, que se puede utilizar para medir la intensidad de inducción magnética de varios campos magnéticos, como campo magnético de CC, campo magnético de CA, campo magnético de radiación, campo magnético residual, campo magnético terrestre, etc. El instrumento es portátil (150 mm x 70 mm x 30 mm), con amplio rango, operación conveniente, pantalla LCD clara y el teclado táctil más avanzado de China, lo que mejora enormemente su vida útil y comodidad. La fuente de alimentación son seis baterías secas no.5, que pueden funcionar continuamente durante más de 100 horas, y también se pueden usar con fuente de alimentación de red, pequeño y portátil. Garantía de calidad perfecta, servicio postventa de alta calidad, es su opción ideal para el trabajo.

Como uno de los instrumentos de medición más utilizados en el campo de la medición magnética, el medidor de tesla es un instrumento especial para medir la intensidad de inducción magnética de los imanes.

El medidor digital portátil de tesla HGS-10A se puede utilizar para medir la intensidad de inducción magnética de varios tipos de campos magnéticos, como campo magnético de CC, altavoz, separador magnético, campo magnético de trabajo de removedor de hierro de imán permanente, campo magnético de fuga, desmagnetización y campo magnético residual después del procesamiento de piezas. El instrumento es portátil, con amplio rango, operación fácil y pantalla LCD clara.

Campo de trabajo:

1. Distribución del campo magnético superficial de materiales de imanes permanentes (es decir, lo que solemos llamar magnetismo de medidor);

2. Campo magnético de entrehierro en la estructura del circuito magnético;

3. Campo magnético generado por el campo magnético generado por un imán permanente o corriente directa que actúa sobre equipos que absorben materiales ferromagnéticos;

Indicadores técnicos principales

Principio de funcionamiento:

Esta serie de instrumentos se basa en el principio del efecto Hall fabricado con el sensor, es decir, el sensor Hall. Hay dos tipos de sensores, transversales y axiales, que pueden ser seleccionados o combinados por los usuarios según sus necesidades. El circuito adopta un amplificador de baja deriva, una fuente de alimentación de alta estabilidad y una pantalla LCD de 31/2.

(I) Principio del efecto Hall

Al colocar una oblea de metal o semiconductor en un campo magnético, se crea una fuerza electromotriz (FEM) en la dirección perpendicular a la corriente y al campo magnético, un fenómeno físico conocido como efecto Hall. El principio del efecto Hall es la esencia del material del portador sólido en un campo magnético adicional (B) perpendicular al material sólido en movimiento, debido al efecto de la fuerza de Lorentz (FB) y al desplazamiento en la trayectoria, y a los lados del material (3.4) se produce una acumulación de carga eléctrica en la dirección vertical de la dirección de la corriente del campo eléctrico y magnético, y finalmente hace que el portador por la fuerza de Lorentz y la repulsión eléctrica se equilibren (FB = Fe) y en los dos lados se establezca una diferencia de potencial eléctrica estable que es el voltaje Hall (VH). La ecuación básica es:

Vh = KhIhB

Entre ellos:

Ih: corriente de trabajo

B: densidad de flujo

Kh: sensibilidad del elemento

Vh: electricidad Hall

(II) Método de uso del sensor

Tomando sensores laterales como ejemplo

La dirección de la línea de fuerza magnética del campo magnético medido es perpendicular al elemento Hall en la parte frontal del sensor (como se muestra en la figura de la derecha).

2. El diagrama y la descripción del campo magnético medido por el sensor de mano se muestran en la figura de la derecha. Utilice la posición de 2.3MM en el extremo del elemento Hall en el extremo frontal del sensor (el lado opuesto a la escala, y la sonda de cobre es el lado opuesto marcado por un pequeño círculo) para tocar suavemente la superficie del imán medido o la posición del campo magnético espacial medido.

3. El método de sujeción inadecuado del sensor fuerza la parte superior del sensor contra la superficie del objeto medido (como se muestra en la imagen de la derecha), lo que puede dañar fácilmente el sensor.

Lista de embalaje

1. Medidor de Tesla Digital HGS-10A

2. Fuente de alimentación externa

3. Sensor Hall

4. Baterías secas no.5 6 piezas

5. Un manual de instrucciones

6. Un certificado de calificación del producto
