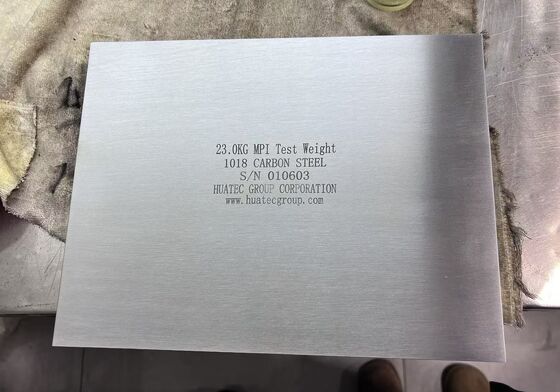

Bloque de calibración de la fuerza de elevación de partículas magnéticas NB/T 47013.4 Bloque de ensayo NDT estándar

Bloque de calibración de fuerza de elevación de partículas magnéticas NB/T 47013.4 Estándar de bloque de prueba NDT

El bloque de prueba de fuerza de elevación es una pieza de prueba ferromagnética estándar utilizada para verificar la capacidad de magnetización de un instrumento de inspección de partículas magnéticas de tipo yugo magnético. Su función principal es garantizar que el equipo tenga suficiente fuerza de elevación para formar un campo magnético efectivo y prevenir detecciones erróneas.

Parámetros y materiales clave
Material: acero 45, tratado térmicamente a normalizado, asegurando ferromagnetismo y estabilidad
Dimensiones: Área sugerida ≥ 200 mm×200 mm o 300 mm×100 mm, error ≤ ±5 mm
Uso: Verificar cuantitativamente la fuerza de succión del yugo magnético en el espaciado máximo de los polos magnéticos, asegurando la sensibilidad de la detección de fallas

Puntos de uso y calibración
Método de prueba: Coloque el yugo magnético sobre la superficie del bloque de prueba, aplique energía y estabilice para levantar el bloque de prueba. Determine si alcanza el valor de fuerza estándar
Especificación de calibración: Según JJF (Metales No Ferrosos) 0031-2024, la fuerza de elevación medida no debe ser inferior al valor nominal
Notas: Se recomienda que la separación entre el polo magnético y la superficie del bloque de prueba sea de 0,5 mm. Una fuerza de elevación insuficiente resultará en un campo magnético insuficiente y detección errónea

Diferencias con otros bloques de prueba
Diferente de las piezas de prueba estándar tipo A1/C: El bloque de prueba se utiliza para verificar cuantitativamente la fuerza de elevación del equipo, mientras que la pieza de prueba se utiliza para la detección cualitativa de la distribución del campo magnético y el rendimiento integral
Diferente de los indicadores de campo magnético: El bloque de prueba es una pieza estándar metrológica, mientras que el indicador es una herramienta cualitativa aproximada
