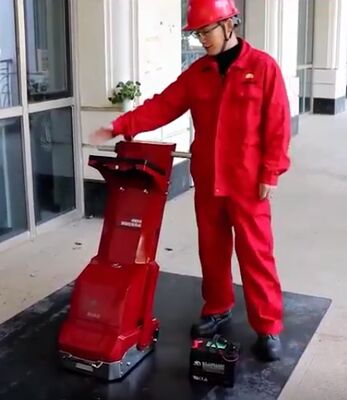

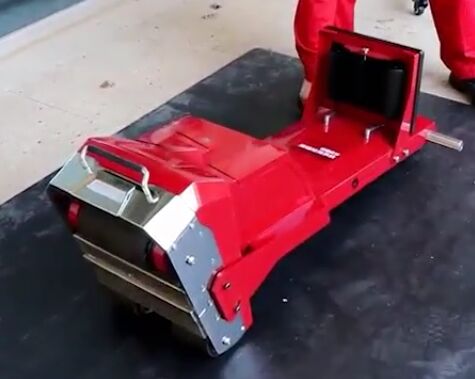

HMFL-M900 Trolley detector de fugas de flujo magnético para el fondo del tanque de almacenamiento vertical

2.1 Indicadores de rendimiento del sistema de acogida:

2.1.1 Display de host de 12,1 pulgadas máquina con pantalla táctil industrial capacitiva todo en uno, CPU Intel Core I7, memoria DDR3 de 8 GB, unidad de estado sólido de 128 GB, diseño de envasado de aluminio de magnesio ultra delgado,Sistema de refrigeración sin ventilador, sin almacenamiento de piezas móviles, intercambio de datos y transmisión de señales mediante interfaz USB;

2.1.2 Tiene la función de mostrar en tiempo real el nivel de la batería;

2.1.3 Los datos pueden almacenarse y reproducirse;

2.1.4 Tiempo de funcionamiento de la batería: Una batería de 12 V de 33 Ah puede garantizar un funcionamiento continuo durante 10 horas.

2.2Indicadores de rendimiento de la unidad de detección de excitación:

2.2.1 Principio de funcionamiento: ensayo no destructivo integrado de fugas de flujo magnético, adquisición y procesamiento de señales de fugas de flujo magnético y análisis inteligente de datos;

2.2.2 Método de magnetización: magnetización con magnetos permanentes de hierro neodimio y boro;

El instrumento tiene 96 canales de entrada de señal.

El nombre de la empresa:2.2.4 ancho de escaneo de 300 mm;

El nombre de la empresa:2.2.5 espesor de ensayo:6-20 mm,

2.2.6 Puede penetrar materiales no ferromagnéticos de 6 mm;

2.2.7 La unidad de detección de canal de excitación adopta tecnología de magnetoresistencia de túnel (TMR) para detectar señales magnéticas de fuga.Los sensores magnéticos TMR tienen una sensibilidad 5-6 veces mayor, excelente estabilidad térmica y alta relación señal-ruido;

2.2.8 La distancia entre las matrices de sensores magnéticos es de 10 mm y el codificador de desplazamiento recoge datos cada 1,5 mm de movimiento;

El nombre de la empresa:2.2.9 Sensibilidad de detección: reducción del 20% del espesor de la pared ( espesor: 6-16 mm)

Reducción del 40% del grosor de la pared (groso de 16,5-20 mm);

El nombre de la empresa:2.2.10 tiene la capacidad de localizar rápidamente los defectos individuales, con una precisión de posicionamiento deNo más5 mm;

El nombre de la empresa:2.2.11 tenga la capacidad de distinguir los defectos de corrosión en las superficies superior e inferior,y puede determinar la distribución de la ubicación y el tamaño de la corrosión en las superficies superior e inferior de la placa del fondo del tanque.

2.3 Indicadores de rendimiento de la unidad de conducción

2.3.1 Modo de accionamiento: 200 W de corriente continua sin escobillasmotorpara conducción, o puede cambiar libremente a conducción manual;

2.3.2 El sistema de accionamiento del motor dispone de una función de regulación de la velocidad, que puede ajustar la velocidad de acuerdo con las necesidades de cada operador, reduciendo la intensidad de trabajo de los operadores;

2.3.3 Velocidad de detección: la velocidad puede ajustarse de 0 a 0,6 m/s.

2.4 Indicadores de rendimiento del software del sistema (software de adquisición de datos, software de análisis de datos y software de procesamiento gráfico):

2.4.1 El sistema informático se muestra en chino puro y puede detectar rápida y exhaustivamente toda la placa del fondo del tanque, juzgar si hay corrosión y determinar el grado de corrosión.Puede lograr la recopilación de datos en tiempo real, visualización, análisis, almacenamiento y reproducción, así como la edición de datos.y puede mostrar y analizar en tiempo real utilizando valores de umbral de defectos y modos de detección continua;

El nombre de la empresa:2.4.2 Software independiente de procesamiento de datos de PC, capaz de manejar errores de funcionamiento durante las tareas de detección, procesando eficientemente los datos de detección,y adaptable a varios modelos de ordenadores de escritorio y portátiles;

2.4.3 Ejecutar un software de adquisición de datos y de análisis en la plataforma de PC bajo la plataforma Windows.El software de informes del sistema puede mostrar automáticamente los resultados de detección de toda la placa de fondo del tanque de manera gráfica, localizar el área de corrosión y utilizar diferentes colores para distinguir la gravedad de la corrosión;

2.4.4 Equipados con ordenadores industriales sensibles al tacto, resistentes y duraderos, para su fácil funcionamiento en ambientes adversos de tanques de almacenamiento, capaces de recopilar, almacenar, mostrar y transmitir datos en tiempo real.y análisis, el software de adquisición de datos del sistema no sólo puede obtener todas las señales de campo magnético de fuga, sino también mostrar la ubicación específica de los defectos y la gravedad de la corrosión en tiempo real;

2.4.5 Generar automáticamente un informe de detección para toda la placa de fondo del tanque, diseñar y añadir una función de parcheo, con la capacidad de contar los defectos entre todo el tanque y la placa individual,y comparar todo el tanque y la placa única;

El nombre de la empresa:2.4.6 Configuración multilingüe para el software de operación, opcional (Simplificado, Tradicional, Inglés).

2.5 Indicadores funcionales:

El nombre de la empresa:2.5.1 La manija del instrumento tiene una función plegable que puede evitar la barra de apoyo del techo flotante al detectar tanques flotantes del techo después del plegado, reduciendo los puntos ciegos de detección;

El nombre de la empresa:2.5.2 nueva función de iluminación LED de enfoque direccional delantero y trasero,que puede detectar las direcciones hacia adelante y hacia atrás y hacer que la placa inferior sea claramente visible cuando la luz de detección en el tanque es insuficiente;

2.5.3 El instrumento dispone de tecnología de eliminación de chispas eléctricas que puede prevenir accidentes causados por chispas eléctricas al reemplazar la batería;

2.5.4 La adopción de un método único de soporte de varillas hidráulicas puede reducir en gran medida la intensidad de trabajo durante las operaciones de inspección dentro del tanque de almacenamiento.

2.5.5 Adoptar el sistema de control de circuitos de última generación, modular y aislar cada parte del circuito, mejorar la estabilidad del producto,y reducir el riesgo de mal funcionamiento manual durante el funcionamiento del instrumento.

2.6 Otros indicadores de rendimiento:

2.6.1 Peso del instrumento: no superior a 65 kg;

2.6.2 Caja de embalaje: cumple las normas internacionales de transporte aéreo de la IATA.
