Bloque de comparación de rugosidad de acero, fresado de torno, rectificado, espécimen estándar
I. Uso: El bloque de comparación de rugosidad superficial es una herramienta de medición utilizada para verificar la rugosidad superficial de piezas mecánicas después del procesamiento mediante el método de comparación. Al compararlo visualmente con la pieza procesada o utilizando una lupa, se puede determinar el grado de rugosidad superficial.
Según la norma ISO2632/I-1985
|
Este conjunto contiene estándares para los seis métodos de mecanizado más importantes en los valores "AA" predominantes. TORNEADO Los 30 especímenes están calibrados en u＂AA (Promedio Aritmético) y en sus equivalentes métricos µm Ra. Clasificación y parámetro de grado de rugosidad según la tabla. Aviso de operación y mantenimiento:
|
pieza de trabajo verificada (incluyendo color de la superficie, condiciones de iluminación, etc.) y está prohibido tocar el bloque de contraste de rugosidad superficial directamente con la mano. El tratamiento antioxidante debe seguirse estrictamente para evitar la corrosión y se deben evitar golpes y raspaduras. µm µin
|
|
|
12.5
|
500
|
12.5
|
500
|
12.5
|
500
|
µin
|
12.5
|
500
|
12.5
|
500
|
|
|
1.6
|
63
|
1.6
|
63
|
1.6
|
63
|
0.2
|
8
|
0.2
|
8
|
|
|
0.8
|
32
|
0.8
|
32
|
0.8
|
32
|
0.1
|
4
|
0.1
|
4
|
|
|
0.4
|
16
|
0.4
|
16
|
0.4
|
16
|
0.05
|
2
|
0.05
|
2
|
|
|
0.2
|
8
|
0.2
|
8
|
0.2
|
8
|
0.8
|
32
|
0.8
|
32
|
|
|
0.1
|
4
|
0.1
|
4
|
0.1
|
4
|
0.4
|
16
|
0.4
|
16
|
|
|
0.05
|
2
|
0.05
|
2
|
0.05
|
2
|
HORIZONTAL
|
|
HORIZONTAL
|
|
|
|
FRESADO VERTICALMateriales: Excepto los bloques de muestra de rectificado que son de material GCr15, todos los demás bloques de muestra son de acero estructural al carbono de alta calidad 45.
|
FRESADO TORNEADORECTIFICADO PLANO
|
RECTIFICADO EXTERNO
|
|
PULIDO PLANO
|
|
|
II. Materiales y especificaciones:Materiales: Excepto los bloques de muestra de rectificado que son de material GCr15, todos los demás bloques de muestra son de acero estructural al carbono de alta calidad 45.
|
|
|
Especificaciones: Hay tres tipos en total.
1. Siete grupos de bloques de muestra (torno, máquina de torneado, fresado frontal, fresado plano, rectificado plano, rectificado externo y rectificado)
2. Seis grupos de bloques de muestra (torno, máquina de torneado, fresado frontal, fresado plano, rectificado plano, rectificado externo)
3. Grupo único de bloques de muestra (bloque de muestra de torno, bloque de muestra de cepilladora, bloque de muestra de fresado frontal, bloque de muestra de hierro plano, bloque de muestra de rectificado plano, bloque de muestra de rectificado externo, bloque de muestra de rectificado, bloque de muestra de mandrinadora)
III. La clasificación y los parámetros de rugosidad son los siguientes en la tabla:
Método de fabricación
Torno
Cepilladora fresado de extremo Fresado plano Pulido Rectificado externo Rectificado mandrinadora IV. Precauciones de uso y mantenimiento: Al utilizar el bloque de comparación de rugosidad, debe colocarse en las mismas condiciones que la pieza inspeccionada (incluyendo color de la superficie, condiciones de iluminación, etc.). No toque el bloque de comparación de rugosidad directamente con las manos. Implemente estrictas medidas antioxidantes para prevenir la oxidación y evite rayones.

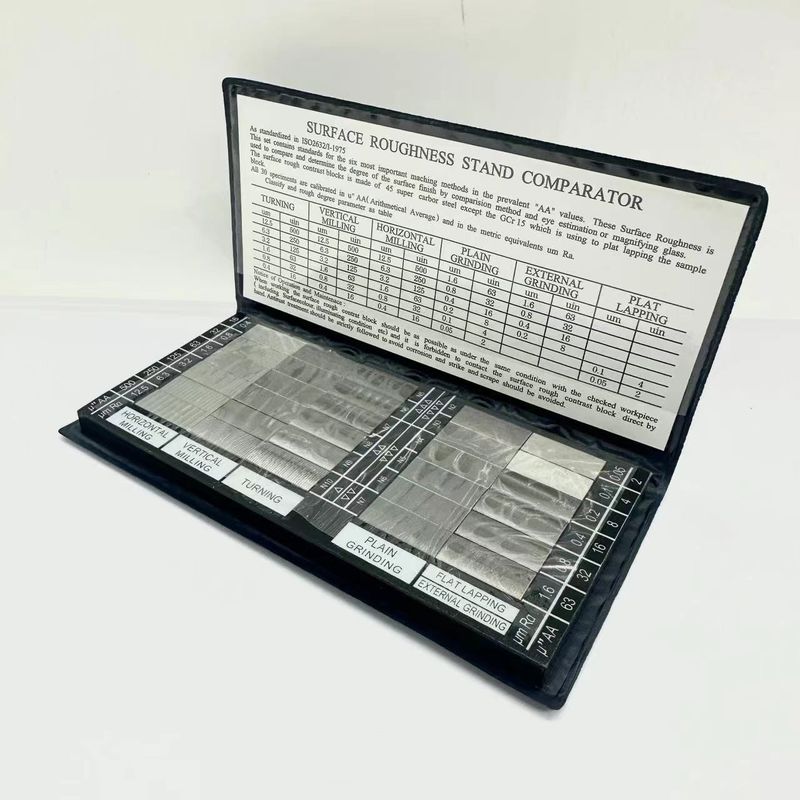

Este conjunto contiene estándares de los seis métodos de mecanizado más importantes en los valores "AA" predominantes. Estas rugosidades superficiales se utilizan para comparar y determinar el grado del acabado superficial por método de comparación y estimación visual o lupa. Los bloques de contraste de rugosidad superficial están hechos de acero al carbono 45 de alta calidad, excepto el GCr15 que se utiliza para el pulido plano de la muestra. Los 30 especímenes están calibrados en u''AA (Promedio Aritmético) y en sus equivalentes métricos µm Ra.
