Datos del producto:
|
| Tensión máxima del tubo: | 90kV | Corriente máxima del tubo: | 200μA |
|---|---|---|---|
| Tamaño del punto focal: | 5 μm | Área efectiva: | 130mm*130mm |
| Tamaño de píxel: | 85 μm | Fuente de alimentación: | AC110-220V 50/60Hz |
| Potencia máxima: | 1500W | ||
| Resaltar: | Sistema de rayos X con microfoco HDR-A90,Detector de detección de NDT industrial de 90 kV,Detector de defectos de inspección por rayos X |
||

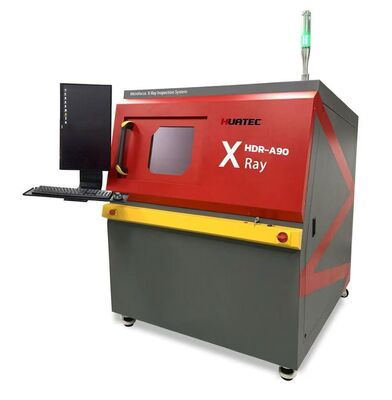

Sistema de inspección de rayos X de microfoco HDR-A90 90 kV Detector de defectos NDT industrial
2Nuestras ventajas
2.1.C. Lastubo de rayos X de tipo perdido, con una vida útil superior a 10000 horas, libre de mantenimiento.

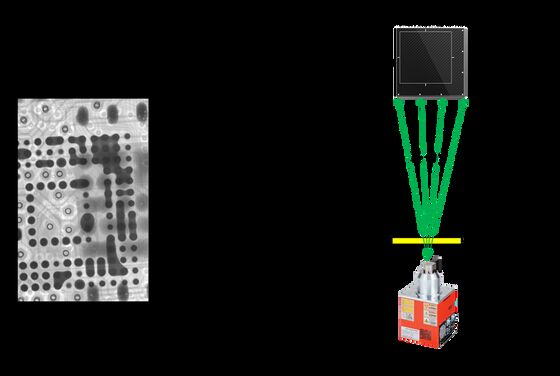

2.2 Nueva generaciónDetector de panel plano digital de alta definición(FPD). ¿Qué es eso?
2.3. FPD en lugar de la mesapuede inclinarse 60°, no sacrificar la ampliación.
2.4.Ventana de navegación automática, la tabla se moverá a donde haga clic.
2.5.Cuadro de 530*530 mmcon capacidad de carga de 10 kg.
2.6Velocidad ajustableSistema de enlace de 5 ejes.
2.7. Puede editar los procedimientos de inspección para lograrinspección automatizadaen grandes cantidades.
2.8.Fácil de operar, puede encontrar rápidamente defectos, sólo necesitan 2 horas para entrenar.
3. Parámetros de hardware
|
Fuente de rayos X |
Tipo de producto |
Cerrado, con microfoco |
|
|
Voltagem máxima del tubo |
90 kV |
||
|
Corriente máxima del tubo |
200 μA |
||
|
Tamaño del punto focal |
5 μm |
||
|
Función |
Precalentamiento automático |
||
|
Detector de panel plano |
Área efectiva |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto |
|
|
Tamaño de píxel |
85 μm |
||
|
Resolución |
1536*1536 |
||
|
Tasa de imágenes |
20 cuadros por segundo |
||
|
Ángulo de inclinación |
60° |
||
|
Cuadro |
Tamaño |
530 mm*530 mm |
|
|
Área detectable |
500 mm*500 mm |
||
|
Carga máxima |
10 kg de peso |
||
|
Equipo |
Magnificación |
Geometría 200X |
Sistema 1500X |
|
Velocidad de inspección |
Máximo 3,0 s/punto |
||
|
Las dimensiones |
El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero. |
||
|
Peso |
Por ejemplo: |
||
|
Fuente de alimentación |
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
||
|
Potencia máxima |
Con una potencia de 1500 W |
||
|
PC para uso industrial |
I5 CPU, 8G de RAM, 500 GB de SSD |
||
|
Display |
24 ′′ LCD HDMI |
||
|
Seguridad |
Fugas de radiación |
No hay fugas, norma internacional: ≤ 1MEn el caso de las empresas |
|
|
Ventana de observación de vidrio de plomo |
Las ventanas de vidrio de plomo transparentes protegen la radiación para observar el estado interno. |
||
|
Bloqueo de seguridad de las ventanas y puertas traseras |
Una vez que los usuarios abran la ventana o la puerta trasera, el tubo de rayos X se apagará inmediatamente. |
||
|
Interruptor de seguridad electromagnético |
Una vez encendida la radiografía, los usuarios no pueden abrir la ventana de observación. |
||
|
Parada de emergencia |
Junto a la posición de operación, presione para apagar |
||
|
Protección del tubo |
El usuario no puede dejar el software si no cierra el tubo de rayos X. |
||
4Función del software
|
Módulo de funciones |
Operación |
El teclado y el ratón pueden terminar todas las operaciones |
|
Tubo de rayos X control |
Usando el ratón para hacer clic en el botón X puede encender o apagar el rayo X. El voltaje en tiempo real del tubo y el valor de corriente se mostrará al lado, los usuarios pueden hacer clic en el botón arriba y abajo, o arrastrar el control deslizante,o tipo a ajustar. |
|
|
Barra de estado |
Indica el estado de bloqueo, el estado de precalentamiento y el estado de rayos X parpadeando alternativamente en rojo y verde. |
|
|
Ajuste del efecto de imagen |
El brillo, el contraste y la ganancia de la imagen se pueden ajustar libremente para lograr un resultado satisfactorio. |
|
|
Lista de productos |
Los usuarios pueden guardar los parámetros de inspección como la posición del eje Z, el brillo, el contraste y la ganancia, y pueden llamar directamente los parámetros al inspeccionar el mismo producto,mejorar la eficacia de las inspecciones. |
|
|
Navegación ventana |
Después de que la cámara tome una foto de la mesa, haga clic en cualquier lugar de la foto, la mesa se moverá al lugar que haga clic y se mostrará en la pantalla. |
|
|
Estado del eje de movimiento |
Muestra las coordenadas en tiempo real. |
|
|
Resultado de la inspección |
Los resultados de las mediciones (tasa de vacíos, distancia, superficie, etc., establecidos por los usuarios) se muestran en orden. |
|
|
Control de velocidad |
La velocidad de movimiento de cada eje se puede ajustar a lenta, normal y rápida. |
|
|
Tasa de pérdidas la medición |
Cálculo automático |
El software encuentra y mide automáticamente el borde de la bola de soldadura en el rectángulo, la almohadilla y los huecos internos,y puede obtener los datos de la tasa de vacíos, el área de la bola de soldadura, la circunferencia, la mayor tasa de huecos, la longitud y el ancho, e indica NG o OK en rojo y verde. |
|
Ajuste de los parámetros |
Los usuarios pueden ajustar el umbral de escala de grises, píxeles, contraste, filtro de tamaño y otros parámetros para obtener resultados precisos de cálculo automático. |
|
|
Añadir huecos manualmente |
Los usuarios pueden dibujar un polígono o una figura libre y calcularlo como un vacío en la tasa de vacío. |
|
|
Guardar Parámetros |
Los usuarios pueden guardar parámetros como el umbral de escala de grises, píxeles, contraste, filtro de tamaño y otros parámetros, y pueden llamar directamente los parámetros al detectar el mismo producto,para mejorar la eficiencia de la detección. |
|
|
Otras funciones de medición |
Distancia |
Haga clic en los puntos A y B para establecer como línea de base, y luego haga clic en el punto C para medir la distancia vertical desde el punto C hasta la línea de base. |
|
Tasa de distancia |
Se utiliza principalmente para medir la velocidad de soldadura del orificio a través.Se divide la distancia vertical del punto D a la línea de base por la distancia vertical del punto C, para obtener el porcentaje de la distancia vertical de D a C. |
|
|
Ángulo |
Haga clic en los puntos A y B para establecer como línea de base, luego haga clic en el punto C para medir el ángulo entre los rayos BA y BC. |
|
|
Radio |
Se utiliza principalmente para medir componentes redondos como bolas de soldadura. |
|
|
Perímetro |
Se utiliza principalmente para medir componentes cuadrados, hacer clic en dos puntos para determinar un cuadrado, medir la longitud, el ancho y el área. |
|
|
Inspección automática |
Configuración manual |
Los usuarios pueden establecer cualquier posición en la mesa como puntos de inspección, el software inspeccionará y guardará automáticamente la imagen. |
|
Array |
Para los puntos de inspección regulares, los usuarios solo necesitan establecer dos de los puntos de inspección y el número de filas y columnas, el software inspeccionará automáticamente cada punto y guardará imágenes. |
|
|
Automático Identificación |
Para los puntos de inspección con características obvias, el software identifica automáticamente las posiciones, toma medidas y guarda la imagen. |
![]()
![]()
