Prueba de MRT cuerda magnética cuerda de alambre de acero defector HRD-100 dispositivo de detección de defectos de desgaste

Detector de fallas de cables de acero para pruebas de cuerdas magnéticas (MRT) y desgasteHRD-100y dispositivo de detección de desgaste

1. Especificaciones

Estándares: GB/T21837-2008, ASTM E1571-2001 (Especificación estándar para examen electromagnético de cables de acero ferromagnético), GB/T5972-2006/ISO 4309:90, GB8918—2006

Rango de detección: Φ1.5—300 mm (elegir sensor diferente)
Velocidad relativa entre el sensor y el cable de acero: 0.0—6.0 m/s. Mejor opción: 0.3—1.5 m/s
Mejor espacio entre el manguito guía y el cable de acero: 2—6 mm, espacio permitido: 0—15 mm

Tipo de archivo de salida: Salida de archivos de Word

Alarma: Alarma sonora y luminosa
Detección de ubicación de rotura de cable (LF)
Precisión del juicio cualitativo: 99.99%
Evaluación cuantitativa
Error de repetibilidad de sensibilidad: ±0.055%
Error de visualización: ±0.2%
Error de detección de ubicación (L): ±0.2%
Potencia: fuente de alimentación de computadora de 5V
PESO DEL SENSOR:< 10 kg (Sensor regular)

Temperatura ambiente -10℃~40℃

Presión de aire: 86~106 Kpa

Humedad relativa: ≤85%

El sistema Windows del detector de cables de computadora es el producto de renovación del sistema GB basado en la teoría del software DOS y la ideología de guía de alarma de visualización en tiempo real, utilizando el lenguaje de programación Visual Basic 6.0 como base, se compila.

La parte de hardware de este sistema utiliza sensores magnéticos avanzados nacionales y extranjeros y un módulo de muestreo de investigación y desarrollo independiente unificado, a través de la línea principal RS232 (o USB), almacena datos directamente en la computadora.

La parte de software de este sistema se basa en el análisis de transformación wavelet, utilizando el lenguaje de programación Visual Basic 6.0 como base, se compila. Logra funciones como adquisición y control de datos, análisis de datos, visualización de datos, almacenamiento de datos, etc. Aumenta la característica visible en la función de software DOS, y por su tendencia única de seguimiento continuo, puede observar continuamente y dinámicamente la señal de datos y su situación de cambio, y mostrar en tiempo real el resultado obtenido y emitir una alarma; El software ha aumentado la función de evaluación automática; En la falla parcial demostrada, se ha aumentado la sección transversal y el porcentaje del área seccional total; El software es completamente compatible con Windows, se adapta a la operación inercial del usuario, utiliza el formato de archivos de Word para producir informes de examen.

Este software del sistema puede ser compatible con el formato de datos de muestreo del software DOS del detector de cables de computadora, y puede procesarlo y analizarlo.

El sistema Windows tomó un procedimiento operativo independiente y un sistema de examen seguro, puede adaptarse convenientemente a todo tipo de computadoras modernas y completar una serie de procedimientos de examen.

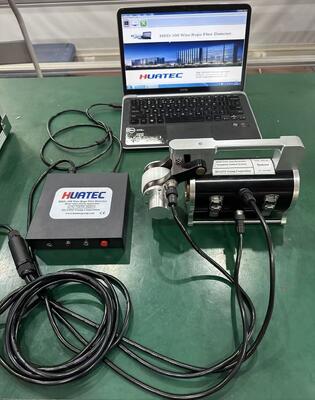

2. Disposición del sistema

3. Introducción al sensor

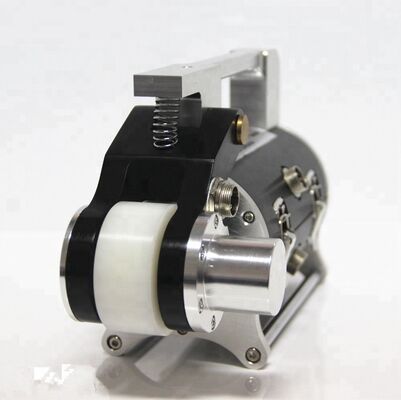

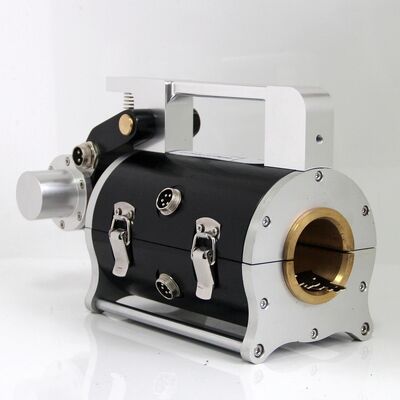

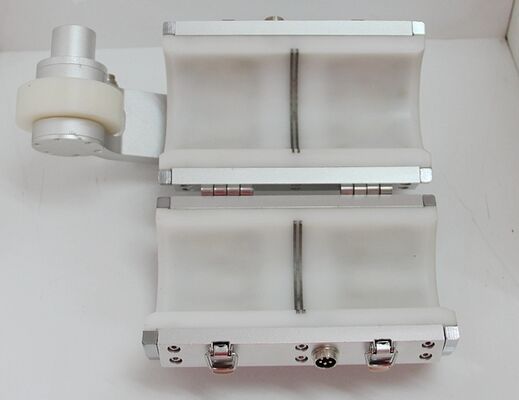

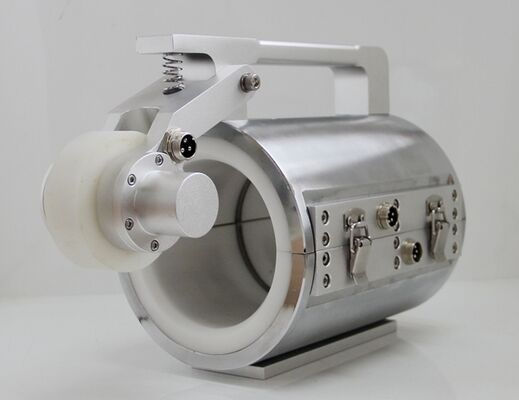

Sensor magnético: El sensor está compuesto por un localizador de desplazamiento (rueda guía, codificador), una instalación de magnetización y una organización de muestreo. Después de que el sistema se activa, el cable de acero y él tienen movimiento relativo, entonces puede recopilar la señal.

Localizador de desplazamiento: La rueda guía giró un círculo, el codificador fotoeléctrico emite un pulso de instrucción de muestreo, logrando un muestreo a espacio igual.

Instalación de magnetización: Cuando el cable de acero y él tienen movimiento relativo, se completa la magnetización axial del cable de acero.

Organización de muestreo: Cuando el cable de acero y el sensor tienen movimiento relativo, el elemento Hall que compone el canal de muestreo transformará la condición de cambio de fuga magnética del cable de acero en una señal de voltaje de simulación.

4. Aparato de alarma en tiempo real HUATEC

El aparato de alarma en tiempo real HUATEC es una adquisición de datos portátil multipropósito, a través de la línea de transmisión RS232 envía y guarda la señal de datos convertida a la computadora, utiliza la formidable función de la CPU de la computadora para el procesamiento y análisis en línea y en tiempo real, de acuerdo con el valor umbral equivalente que se establecerá de antemano emite la alarma en tiempo real. Un grupo para dar fuente de alimentación al sensor, grupo de baterías de litio, la salida es de 5V. Hay un puerto de carga adicional que puede suministrar carga y un interruptor de encendido.

5. Introducción al software

Figura 3 Elementos de funciones principales

6. Opción de sensor
