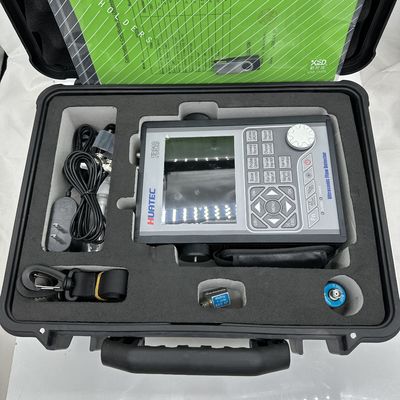

FD219 Industrial B Detector de defectos ultrasónicos de escaneo y grabación de vídeo para inspección NDT de soldadura y forja

Detector de Fallas Ultrasónico Industrial FD219 con Escaneo B y Grabación de Video para Inspección NDT de Soldaduras y Forjas

Introducción

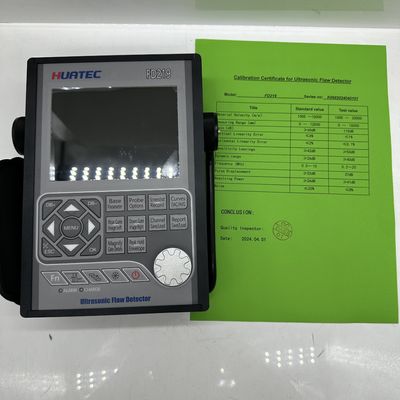

Este detector de fallas HUATEC FD219 es un detector de fallas ultrasónico digital industrial portátil que puede detectar, localizar, evaluar y diagnosticar diversos defectos (grietas, inclusiones, poros, etc.) en la pieza de trabajo de manera rápida, conveniente, sin daños y precisa. Se puede utilizar tanto en el laboratorio como en el sitio de ingeniería. Este instrumento se puede utilizar ampliamente en la fabricación, metalurgia de hierro y acero, procesamiento de metales, industria química y otros campos que requieren detección de defectos y control de calidad. También se utiliza ampliamente en la inspección de seguridad en línea y la evaluación de vida útil en los campos aeroespacial, transporte ferroviario, calderas y recipientes a presión, etc.

El instrumento se puede utilizar ampliamente para localizar y dimensionar grietas ocultas, huecos, desbandes y discontinuidades similares en soldaduras, forjas, tochos, ejes, árboles, tanques y recipientes a presión, turbinas y componentes estructurales.

Características

El hardware central está diseñado con ARM+FPGA, y el software utiliza un sistema operativo multitarea de alta fiabilidad, lo que mejora enormemente la función, portabilidad, durabilidad y fiabilidad del instrumento.

Este instrumento utiliza un menú maestro-esclavo, y está diseñado con teclas de acceso rápido y un mando giratorio digital. El instrumento es ligero y portátil, y se puede sujetar con una mano.

lPantalla

Pantalla LCD TFT a todo color de alta resolución (640x480 píxeles) a todo color y digital. La visualización de la forma de onda es más delicada y humana.

Se pueden seleccionar 4 estilos de interfaz de operación según el entorno.

La pantalla LCD con actualización rápida de 60 Hz. Capaz de mostrar cambios sutiles en la forma de onda.

El brillo de la pantalla LCD se puede configurar libremente.

lForma

La carcasa metálica de aluminio es resistente y duradera, y el rendimiento de blindaje electromagnético es muy bueno.

Soporte giratorio de 360 grados con amortiguación y funda de goma para un fácil uso.

Panel de vidrio templado, extremadamente duro, resistente al desgaste y a los arañazos

lCaptura de pantalla e informe de detección de fallas en PDF

Capturas de pantalla en tiempo real de todas las páginas e informes de detección de fallas, y guárdelos como imágenes BMP en un disco U, que se pueden configurar como imágenes en color o en escala de grises.

Exporte el informe de detección de fallas como un archivo PDF y guárdelo en un disco U para facilitar su archivo e impresión.

Todo el contenido del archivo PDF se puede personalizar según las necesidades del usuario.

Las imágenes BMP y los archivos PDF se pueden ver en una computadora o teléfono móvil.

lRango

Hasta 15000 mm en acero; rango seleccionable en pasos fijos o variable continuamente. Adecuado para su uso en piezas de trabajo grandes y en mediciones de alta resolución.

lTransmisor

Energía de pulso seleccionable entre 100V, 200V, 250V, 300V, 350V, 400V y 500V.

Ancho de pulso ajustable de 0.1µs a 0.5 µs para que coincida con las sondas de diferente frecuencia.

Frecuencia de repetición de pulso ajustable de 20 Hz a 2 KHz.

Amortiguación seleccionable entre 50Ω, 150Ω, 250Ω y 500Ω para un rendimiento óptimo de la sonda

Selección de sonda: sonda de cristal único, sonda de cristal doble, sonda angular especial, sonda penetrante, sonda trepadora.

lReceptor

Muestreo: Convertidor AD de 16 dígitos a una velocidad de muestreo de 320 MHz

Rectificación: Media onda positiva, media onda negativa, onda completa y RF

Ancho de banda analógico: Capacidad de 0.2MHz a 20MHz con rangos de frecuencia seleccionables (establecidos automáticamente por el instrumento) para que coincida con la sonda para un rendimiento óptimo.

Ganancia: 0 dB a 110 dB ajustable en pasos seleccionables de 0.1 dB, 2 dB, 6 dB.

lPuertas

Dos puertas completamente independientes ofrecen una gama de opciones de medición para la altura o distancia de la señal utilizando activación de pico.

El modo eco a eco permite un posicionamiento preciso de la puerta para señales que están extremadamente juntas.

Inicio de puerta: Variable en todo el rango mostrado

Ancho de puerta: Variable desde el inicio de la puerta hasta el final del rango mostrado

Altura de puerta: Variable de 0 a 99% de la altura de pantalla completa

Alarmas: Umbral positivo/negativo con flash LED.

lMemoria

El instrumento tiene una memoria incorporada de gran capacidad, y los datos y archivos no se perderán debido a fallos de alimentación del instrumento.

Memoria de 500 archivos de canal para almacenar configuraciones de calibración y parámetros de sonda.

Memoria de 1000 archivos de informe de forma de onda para almacenar la forma de onda A-Scan y configuraciones.

Todos los archivos se pueden almacenar, recuperar y borrar.

La configuración del canal y los archivos de informe se pueden exportar a través de un disco de memoria, y la información también se puede almacenar en cantidades ilimitadas a través de memoria USB.

lGrabadora de Video

La grabadora de video es útil en muchas situaciones, es muy conveniente para aquellos que desean analizar las actividades de sondeo más tarde.

El instrumento puede grabar el proceso de prueba y guardarlo como un archivo de video, que se puede reproducir a través del instrumento o software especial. Admite hasta 10 archivos de video, y cada archivo de video puede tener hasta 5 minutos de duración.

Si elige guardar el archivo de video en el disco de memoria, el número y la duración del archivo de video no estarán limitados.

Grabar y reproducir el proceso de prueba proporciona una gran comodidad para el estudio y análisis futuros de la detección de fallas.

La reproducción de video admite funciones de pausa, avance rápido, retroceso rápido y parada.

Funciones

• Autocalibración: Calibración automatizada del desplazamiento cero de la sonda, ángulo de la sonda (valor K) y velocidad del material.
• Localización de fallas: Visualización en vivo de la ruta del sonido, proyección (distancia de superficie), profundidad, amplitud,
• Dimensionamiento de fallas: Dimensionamiento automático de fallas utilizando AVG o DAC, acelera la notificación de aceptación o rechazo de defectos.
• Lectura digital y función de disparo: El espesor/profundidad se puede mostrar en lectura digital al usar una sonda normal y la distancia de superficie y la profundidad se muestran directamente al usar una sonda angular.
• DAC/AVG: La curva se genera automáticamente, y los puntos de muestreo se pueden compensar y corregir. La curva flota automáticamente con la ganancia, se expande automáticamente con la distancia de detección y se mueve automáticamente con el tiempo de retardo. Puede mostrar la curva AVG de cualquier apertura.
• AWS D1.1. La elección de este estándar puede reducir los cálculos manuales y mejorar la eficiencia de detección.
• Función de corrección de superficie curva.
• Función de medición de altura de grieta.
• Ampliación de puerta: Expansión del rango de puerta en todo el ancho de pantalla.
• Grabación y reproducción de video.
• Función de ganancia automática
• Envolvente: Visualización simultánea de A-Scan en vivo a 60 Hz de tasa de actualización y envolvente de la visualización A-Scan
• Retención de pico: Compare las formas de onda de pico congeladas con los A-Scans en vivo para interpretar fácilmente los resultados de la prueba.
• Marca de pico: capture y marque el pico en tiempo real
• Codificación de eco: muestra el área de visualización del eco 1~9 en diferentes colores, utilizada para analizar la posición del defecto.
• Congelación de A-Scan: La congelación de pantalla mantiene los datos de forma de onda y distancia de prueba.
• Función de visualización de escaneo B. Muestra intuitivamente la forma del defecto de la pieza de trabajo y el resultado de la detección es más intuitivo.

Reloj en tiempo real

El reloj del instrumento sigue funcionando rastreando el tiempo.

Comunicación

Dos puertos USB 2.0 de alta velocidad. Se pueden seleccionar dos modos USB: U-DISK y U-BRIDGE. En modo U-DISK, los archivos de configuración de canal, los archivos de informe de fallas, las imágenes de captura de pantalla y las películas grabadas se pueden guardar en U-DISK. En modo U-BRIDGE, el instrumento intercambia datos con el software DataPro.

Batería

Batería de iones de litio de gran capacidad y alto rendimiento incorporada.

El tiempo de trabajo continuo es superior a 12 horas. Tiempo de recarga típico de 4 a 6 horas.

Perilla

Los ajustes operativos se realizan de forma fácil y rápida utilizando el mando giratorio.

Actualización de software

El software se puede actualizar fácilmente a través de U-DISK. La actualización no dañará la máquina.

Especificaciones

• Rango de medición: 0 a 15000 mm, a velocidad de acero
• La frecuencia de repetición de pulso varía de 20 Hz a 2000 Hz
• Velocidad del material: 1000 a 20000 m/s
• La frecuencia de repetición de pulso varía de 20 Hz a 2000 Hz
• Rango dinámico: más de 40 dB
• Linealidad del sistema: Horizontal: +/-0.2% FSW,
• Vertical: 0.25% FSH, Precisión del amplificador +/-1 dB.
• Poder de resolución: más de 40 dB
• Sensibilidad de remanencia: más de 50 dB (agujero plano de 200 mm de profundidad y 2 mm de diámetro)
• Rechazo (supresión): 0 a 80% de la altura de pantalla completa
• Ruido: menos del 10%
• Monitores de puerta: Dos puertas independientes controlables en todo el rango de barrido
• Ganancia: 110 dB máx. en resolución seleccionable 0.1, 1.0, 2.0, 6.0 dB.
• Ancho de banda (banda de paso del amplificador): 0.2 a 20 MHz
• Desplazamiento de pulso: más de 32 dB
• Retraso de pantalla: -20 a 3400 µs
• Retraso de sonda/Desplazamiento cero: 0 a 99.99 µs
• Modos de prueba: Pulso-eco, elemento dual y transmisión completa
• Transmisor: Transmisor de onda sintonizable
• Energía de pulso: 100V, 200V, 250V, 300V, 500V seleccionable
• Rectificación: Media onda positiva, media onda negativa, onda completa, RF
• Unidades: Pulgada o milímetro
• Conexiones del transductor: BNC o LEMO
• Requisitos de alimentación: Red eléctrica 100-240 VAC, 50-60 Hz
• Temperatura de funcionamiento: -10°C a 50°C, Temperatura de almacenamiento: -30°C a 50°C
