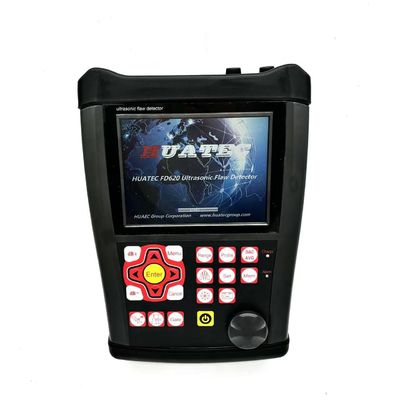

Detector de fallas ultrasónico portátil FD620 IP65 con DAC AVG Color B-Scan y aplicación móvil para informes
La calibración de la sonda, la creación de curvas y otras operaciones se indican mediante cuadros de diálogo durante todo el proceso, sin necesidad de leer el manual
Todas las herramientas incluidas lo que necesita: DAC, AVG, Bscan a color, AWS, etc.
Frecuencia de repetición de pulsos: 30-3000 Hz, ajuste preciso, escaneo de alta velocidad, detección sin fallas
Alta relación señal/ruido, eco claro y estable, diseño anti-ruido, perfecto para condiciones de trabajo difíciles
AD de 10 bits, muestreo de alta velocidad que conduce a un mejor diagrama de eco con todos los detalles. Sensible y puede detectar incluso fallas diminutas
Pantalla a color real cristalina. La interfaz de usuario útil hace que la operación sea mucho más fácil.
Grabación de video de detección de fallas en tiempo real de alta velocidad. Almacenamiento de datos USB ilimitado.
Conexión Bluetooth, la aplicación móvil genera informes de detección de fallas en el sitio y permite la impresión
Estándar IP65. Carcasa de aleación + gel de sílice, resistente al agua y al polvo, sólida y duradera. El soporte amortiguador permite que se mantenga en cualquier ángulo.
La batería dura 15 horas con una sola carga. Cada batería tiene su propio control de carga, por lo que con dos baterías puede funcionar las 24 horas del día.
Especificaciones
| Rango |
0-25000 mm, a velocidad de acero
|
| Velocidad del material |
100~20000 m/s
|
| Frecuencia de repetición de pulsos |
30-3000 Hz
|
| Rango dinámico |
≥38dB
|
| Linealidad |
Horizontal: +/-0.2% FSW,
Vertical: 2.5% FSH, Precisión del amplificador +/-1 dB
|
| Poder de resolución |
>40dB (5P14)
|
| Sensibilidad de salida |
>62dB
|
| Rechazo (supresión) |
0 a 80% de la altura de pantalla completa
|
| Gran memoria |
1000 gráficos A, 500 configuraciones independientes, cualquier criterio se puede ingresar libremente, podemos trabajar en el sitio sin bloque de prueba
|
| Modos de prueba |
Eco de pulso, elemento dual y transmisión directa
|
| Tipos de transductores |
Recto simple, angular simple, doble recto, doble angular, a través, rastreo, superficie
|
| Monitores de puerta |
Dos puertas independientes controlables en todo el rango de barrido
|
| Unidades |
Pulgada o milímetro
|
| Requisitos de alimentación |
Red eléctrica 100-240 VCA, 50-60 Hz
|
| Retraso de pantalla |
-20 a 3400 µs
|
| Retraso del transductor/Desfase cero |
0 a 99.99 µs
|
| Potencia |
Paquete de batería de iones de litio recargable interno clasificado 7.2V a 8000 mAh
15 horas de tiempo de operación nominal dependiendo del brillo de la pantalla
4 horas de tiempo de recarga típico
|
| Alto x Ancho x Profundidad (mm) |
260×175×60 (mm)
|
| Temperatura de operación |
-10℃ a 50℃
|
| Temperatura de almacenamiento |
-30℃ a 50℃
|
| Energía de pulso |
200V, 300V, 400V, 500V seleccionable
|
| Rectificación |
Media onda positiva, media onda negativa, onda completa, sistema RF
|
| Ancho de banda (banda de paso del amplificador) |
0.2 a 20 MHz
|
| Monitores de puerta |
Dos puertas independientes controlables en todo el rango de barrido
|
| Sensibilidad |
120 dB máx. en resolución seleccionable 0.1, 1.0, 2.0, 6.0 dB
|
| Conexiones del transductor |
BNC o LEMO
|
Funciones
Ubicación precisa automática de fallas en pantalla (Profundidad d, nivel p, distancia s, amplitud, sz dB, φ).
Medición de fallas: Medición automática de fallas usando AVG/AVG, acelera la generación de informes de aceptación o rechazo de defectos.
Calibración automática del punto cero del transductor, ángulos, borde frontal y velocidad del material.
Conveniente para hacer y usar DAC y AVG para evaluar el eco, la curva se puede modificar y compensar.
Conectando el disco de memoria, la unidad puede obtener memoria ilimitada.
Creación automática de video del proceso de prueba y reproducción; usando disco U, la longitud del video es ilimitada.
B-scan a color.
Hay 13 estándares internacionales incorporados en la unidad.
Conexión Bluetooth a un dispositivo móvil para generar e imprimir informes de detección en el sitio. AWS D1.1.
Función de corrección de superficie curva.
Función de medición de altura de grieta.
Puerta de magnificación: Expansión del rango de la puerta en todo el ancho de la pantalla.
Función de ganancia automática.
Envolvente: Visualización simultánea de A-scan en vivo a una tasa de actualización de 60 Hz y la envolvente de la visualización de A-scan.
Retención de picos: Compare formas de onda de picos congeladas con A-scans en vivo para interpretar fácilmente los resultados de la prueba.
Congelación de escaneo: La congelación de pantalla mantiene los datos de la forma de onda y la trayectoria del sonido.
Alarma: Pitido y LED.
Reloj en tiempo real.
Eco de relleno.
Marca de captura.
Color del eco dentro de la puerta.

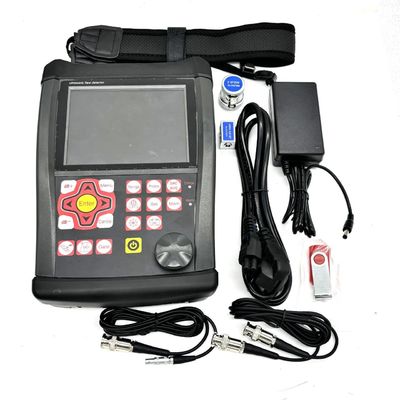

Paquete estándar
Detector de fallas ultrasónico portátil FD620 1
Transductor de haz recto (4 MHz, Φ10) 1
Transductor de haz angular (4 MHz, 8 mm×9 mm, 60°) 1
Cable de conexión para el transductor (BNC-LEMO 00, o LEMO 01-LEMO 00 opcional) 1
Paquete de batería recargable de iones de litio, 8 amperios hora 1
Unidad de fuente de alimentación/cargador 1
Manual de operación en inglés 1
Software de aplicación 1
Correa 1
