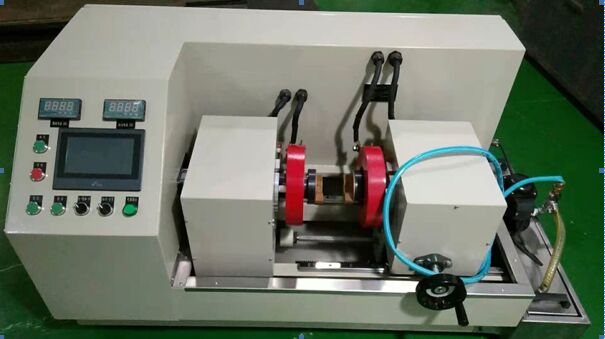

Detector de fallas de partículas magnéticas de alta precisión para fines de formación

Detector de defectos de partículas magnéticas de alta precisión para fines de capacitación

1. Descripción de los componentes del equipo

1.1. Armario de control eléctrico (1)

  Gabinete de control eléctrico independiente, todos los componentes ejecutivos eléctricos están instalados en este gabinete de control, y el gabinete de control eléctrico está equipado con un dispositivo de filtrado de aire y disipación de calor circulante. Soldado con acero de alta calidad;

En la parte trasera se instala una bomba pulverizadora de 220 V 50 HZ con una cubierta impermeable y una salida de potencia de la lámpara de luz negra;

En este gabinete se instalan disyuntores, contactores, componentes de control, transformadores, rectificadores, disparadores, energía, etc.;

1.2. Panel de control (2)

El frente del panel está diseñado con una pantalla táctil para configuración y visualización, con amperímetro digital de CA y botón de parada de emergencia.

Los interruptores y la configuración de funciones están diseñados en esta área.

1.3. Caja de fijación de electrodos (3)

La caja de electrodos fija está soldada con una placa de acero de alta calidad de 10 mm y las dos puertas delantera y trasera son desmontables.

1.4. Caja de movimiento de electrodos (5)

La caja móvil del electrodo se puede detener en cualquier posición, usarse para ajustar la distancia de sujeción y tiene una función de bloqueo de estacionamiento;

1.5. Sistema de agitación y pulverización de suspensión magnética (6)

El equipo está diseñado con un tanque de suspensión magnética independiente con estructura en forma de V en la parte inferior y una bomba eléctrica de pulverización agitadora instalada en la parte superior. Esta pieza está conectada al tanque del sumidero con una manguera y se instala una pistola rociadora manual en la parte frontal del tanque del sumidero.

El sistema tiene una fuerte agitación, la estructura en forma de V garantiza que el polvo magnético no sea fácil de precipitar y la presión de pulverización es ajustable;

La capacidad es de 20 litros;

1.7. Sistema de alimentación de magnetización y desmagnetización:

El equipo adopta el método de magnetización de CA, que consiste en dos conjuntos de fuentes de alimentación de magnetización independientes. Los dos transformadores principales proporcionan la corriente magnetizante respectivamente. La tecnología de convertidor de módulo controlable se utiliza para controlar la corriente del circuito y el voltaje aislado se envía a los electrodos y bobinas. El tamaño se puede ajustar continuamente y se establece la indicación del instrumento correspondiente. La corriente se puede preestablecer y la alarma sonará cuando la corriente preestablecida sea insuficiente o excedida para evitar una detección errónea o perdida, y garantizar que la pieza de trabajo obtenga la intensidad de magnetización especificada. CA con función de control de fase de apagado para mantener el magnetismo residual estable, que se puede utilizar para la detección de defectos del magnetismo residual.

Con función de desmagnetización del método de atenuación de CA.

El material del camino actual: todas las barras de cobre rojas o cables de cobre.

1.8. Sistema de control eléctrico:

1) El sistema de control eléctrico es controlado por OMRON PLC, incluyendo módulos controlables y sus dispositivos de protección, dispositivos disparadores de ajuste de corriente, amperímetros, botones de control y luces indicadoras, cilindros, triples, válvulas solenoides, válvulas reguladoras de presión, interruptores de aire, relés intermedios, dispositivos de control como contactores de CA. Disyuntor de alimentación principal con protección contra sobrecarga.

2) Sistema de control de interfaz hombre-máquina:

La computadora (sistema de interfaz hombre-máquina) controla la corriente de magnetización, el tiempo de magnetización, la magnetización, etc., lo que mejora en gran medida la precisión de la detección y puede completar automáticamente la operación paso a paso de magnetización, preselección de corriente de magnetización y seguimiento.

La pantalla programable con pantalla táctil se comunica con el controlador programable PLC a través de un adaptador para mostrar directamente los parámetros clave del sistema. Y establezca la contraseña de autoridad, y los parámetros se pueden ajustar dentro de la autoridad. Diseño de pantalla: Página de inicio-nombre de la empresa. Cualquier toque puede ingresar a la pantalla principal: "Menú principal", "Página de trabajo", "Registro de alarma", "Precauciones", "Forma de onda de corriente", toque cada tecla de función para cambiar automáticamente a la pantalla correspondiente y se pueden almacenar los parámetros de proceso de varias piezas de trabajo típicas.

La corriente magnetizante se puede preestablecer y el circuito de seguimiento automático se forma a través del sistema de visualización programable con pantalla táctil, y el error entre el valor preseleccionado y el valor real de la corriente que pasa es≤±3%.

El sistema tiene función de autodiagnóstico de fallas. Sobrecorriente, subcorriente, presión de aire anormal, aumento excesivo de temperatura del circuito principal, alarmas sonoras y luminosas y deja de funcionar automáticamente.

3) La carcasa del equipo está conectada a tierra de manera confiable y la resistencia de aislamiento de toda la máquina es≥2MΩ.

4) El equipo cuenta con protección de seguridad completa y funciones de enclavamiento y alarma.

5) El diagrama esquemático eléctrico, el diagrama de cableado y el circuito real del equipo deben ser completamente consistentes.

6) El contacto del PLC está equipado con un relé intermedio para proteger el contacto.

7) Se requiere que el cableado de cada componente eléctrico esté marcado con un número de cable, y el cableado entre cada componente se proporciona con una placa de ranura para cables.

2. Principales parámetros técnicos (Nota: HWDC es la abreviatura de CC de media onda)

*Corriente magnetizante CA:

  Circunferencial 0-500A continuamente ajustable, con control de fase de apagado

  Vertical 0--1000A (1000A*6T=6000AT) continuamente ajustable, con control de fase de apagado

*Método de control: preselección y compensación automática.

*Frecuencia de actualización de compensación: 0,02 S/hora

*Tasa de carga temporal:≥25%, adecuado para trabajo continuo 7*24H

*Efecto de desmagnetización: desmagnetización de atenuación de conmutación de CC de frecuencia ultrabaja, remanencia≤0,2 MT, frecuencia de desmagnetización ajustable

*Método de magnetización: magnetización circunferencial y magnetización longitudinal, magnetización compuesta circunferencial y longitudinal.

*Tasa de error actual longitudinal semanal:≤±3%

*Carrera: 0-200 mm

*Diámetro interior de la bobina: 100 mm.

*Fuente de alimentación: AC380V±10% 50HZ 40KVA (5S instantáneos), sistema trifásico de cinco hilos.

*Tamaño: largo 1400*ancho 600*alto 750

*Sensibilidad: Se puede mostrar claramente un círculo completo y una cruz de una pieza de prueba de sensibilidad tipo (QQI) (30/100).

*Estándar de la industria de la aviación de la República Popular China HB/Z72-1998 "Inspección de partículas magnéticas"

*Cumple con el estándar JB/T8290-2011 de "Detector de fallas de partículas magnéticas" del Ministerio de Industria de Maquinaria y el estándar industrial HB/Z72-98.
