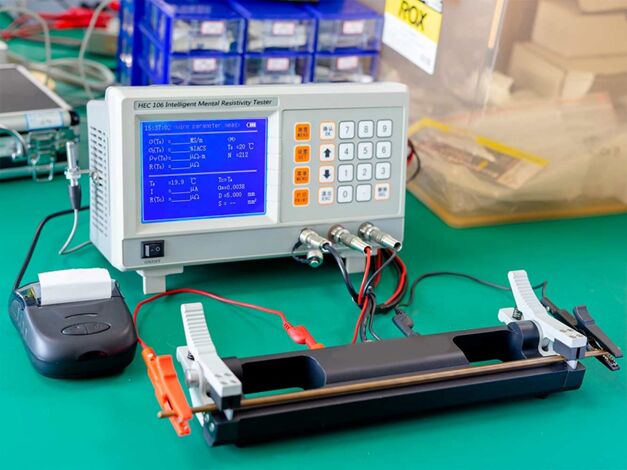

Instrumento de medición de conductividad de resistencia de resistividad de lámina metálica inteligente HEC-106
1. Descripción general
HEC-106 Un medidor inteligente de medición de resistividad de láminas metálicas es un producto patentado de nuestra empresa. Es el único instrumento portátil y completamente automático del mundo para medir la resistividad y conductividad de láminas metálicas y correas metálicas delgadas. El diseño de los productos de alta tecnología adopta un método de medición de corriente-voltaje de cuatro terminales, técnicas electrónicas avanzadas, técnica de chip único y tecnología de detección automática. Las actuaciones cumplen completamente con los requisitos técnicos de GB/T22638.6－2016. Puede aplicarse ampliamente en los campos de láminas metálicas, correas metálicas delgadas, nuevos campos de energía como baterías, electricistas, motores eléctricos, colegas e institutos de investigación, etc.
2.Parámetros principales
|
Parámetro
Artículo
|
Resistividad
|
Conductividad
|
Resistencia
|
|
Rango de medición
|
0,01 µΩ·m~2,5 µΩ·m
|
0,4 ms/m~100 ms/m
0,69%SIAC~172%SIGC
|
0,1 µΩ~150Ω
|
|
Resolución
|
10－4~10－6µΩ·m
|
0,01~0,001%SIAC
|
0,1 µΩ(Yo=1A)
|
|
Precisión
|
±0,25%
|
±0,25%
|
100μΩ~150Ω:±0,15%
|
|
Medición de temperatura
|
-10℃~+55℃ Precisión ±0,2℃(0℃~+40℃)
|
|
Corriente constante interna del instrumento.
|
Nivel de 16 µA~nivel 1A(selección automática según el requisito de medición)
|
|
dispositivo de medición
|
con dispositivo de prueba portátil HJ-300 (300 mm) para alambre o varilla de diámetro 0,1 mm-10 mm. Mida lámina metálica tipo tira y correa metálica delgada
|
|
Compensación automática de temperatura
|
El valor medido se compensará automáticamente al valor a 20℃.
|
|
artículos de medición
|
Resistencia CC a temperatura ambiente en tamaño estándar R'(t0),resistividad ρv,resistencia a temperatura ambiente R(t0),resistencia R
|
|
Datos de impresión
|
Fecha, hora, coeficiente de corrección de temperatura.αy varios valores de medición de láminas metálicas.
|
|
Ambiente de trabajo normal
|
Temperatura: 0℃~+40℃; humedad relativa: 0~80%
|
|
Mostrar
|
Gran pantalla LCD con luz de fondo, puede mostrar múltiples parámetros de medición al mismo tiempo.
|
|
Fuente de alimentación
|
batería de litio recargable de 7Ah/7,4V; Alimentación únicamente por batería, horas de trabajo medias superiores a 15 horas.
|
|
Memoria interna
|
Puede guardar 1000 grupos de datos medidos.
|
|
Modo de comunicación con PC
|
Puerto serie RS232
|
|
Peso
|
Anfitrión:2,2 kilos Dispositivo de medición portátil:1kg
|
|
Tamaño del anfitrión
|
285(Ancho)*158(Alto)*120(Profundidad)
|
|
shell de host
|
Plástico de ingeniería resistente a los golpes
|
|
Embalaje y protección
|
Contiene el host, el dispositivo de medición HJ-300 (cable o varilla de 300 mm, diámetro de 0,1 mm a 10 mm), cargador, cable de comunicación, resistencia de calibración, manual de operación y miniimpresora.
|
Accesorios opcionales:
Resistencia estándar de calibración: 1mΩ,10mΩ,100mΩ,1Ω,1 metroΩ,10Ω,100Ω
3.Principales características del instrumento.
Se utiliza para medir la resistividad de láminas metálicas, correas metálicas delgadas y resistencia CC a temperatura ambiente en tamaño estándar.
Ø Combina técnicas avanzadas de medición electrónica, de un solo chip y automática en un solo instrumento, con funciones automáticas superiores y operación simple.
Ø Todos los valores numéricos medidos se pueden obtener con solo presionar una tecla sin ningún cálculo. El instrumento es adecuado para mediciones continuas, rápidas y precisas.
Ø La fuente de alimentación de batería tiene un tamaño pequeño, por lo que es fácil de transportar, adecuada para uso en interiores y en campo abierto.
Ø Con pantalla grande y fuente. Puede mostrar valores medidos y parámetros auxiliares al mismo tiempo, incluida la resistividad, la resistencia CC a temperatura ambiente en tamaño estándar, la resistencia, la temperatura, la corriente de medición y el coeficiente de compensación de temperatura.
Ø Un instrumento tiene múltiples aplicaciones y tiene dos interfaces de medición: interfaz de medición de resistividad de sala de lámina metálica y interfaz de medición de resistencia de CC.
Ø Las funciones de selección automática de corriente constante, inversión automática de corriente, corrección automática del punto cero y superan el error causado por el voltaje térmico a la resistencia de la línea y garantizan la precisión de cada medición.
▶ El instrumento viene con un sensor de temperatura ambiental y el coeficiente de temperatura de varios materiales, y la temperatura se compensa automáticamente.
▶Serie opcional de resistencias de calibración, con software relacionado, para realizar la calibración automática del instrumento.
Ø El dispositivo de medición portátil especial de cuatro terminales es adecuado para mediciones rápidas de diferentes materiales de láminas y correas.
Ø El acumulador de datos incorporado puede registrar y guardar 1000 grupos de datos y parámetros de medición. Conectándolo a la computadora host, se puede generar el informe completo.
