Escaner de fugas magnéticas de la placa inferior del tanque HMLF-2020

El escáner de fuga de flujo magnético de corrosión del fondo del tanque HMLF-2020 es uno de los sistemas de detección de corrosión del fondo del tanque más avanzados del mundo, que integra múltiples tecnologías.Se utiliza principalmente para la detección de fugas de flujo magnético de la corrosión del fondo del tanque en las industrias petrolera y químicaEl sistema cuenta con 192 sondas de bobina MLF Hall y 64 sondas LMA Hall, lo que le permite detectar defectos de corrosión en el fondo del tanque y determinar en qué superficie (superior o inferior) se encuentra el defecto..La combinación de estos dos resultados de detección ayuda en gran medida a analizar las causas de la corrosión, la prevención de la corrosión y la evaluación de riesgos.

• El equipo adopta un diseño dividido, y la unidad principal y las partes del imán se pueden separar, lo que hace que el desmontaje sea simple y el transporte conveniente;
• 256 piezas de sensores;
• ancho de escaneo 300 mm;
• velocidad de detección: 500 mm;
• Puede distinguir entre los defectos de las superficies superior e inferior;
• Equipados con faros de cruce y de cruce orientados hacia adelante;
• Dispone de una iluminación de localización del defecto y una línea de indicador láser para la localización del defecto;
• Disponer de una luz intermitente de vuelo que indique la ubicación del dispositivo;
• Dispone de dos líneas de indicadores láser para la trayectoria de avance del equipo;
• Tiene un puerto de carga para teléfonos móviles;
• Tiene función de carga de tabletas;
• Batería de litio de alta capacidad de 54Ah opcional, que proporciona más de 8 horas de duración de la batería;
• Una computadora con pantalla táctil robusta de 12 pulgadas, ligera y fácil de llevar;
• Adquisición y análisis de datos en tiempo real;
• El codificador mecánico de precisión de fabricación alemana tiene un error de longitud de 3 mm.
• El motor se importa directamente de Alemania, lo que garantiza un funcionamiento sin problemas y una calidad fiable.

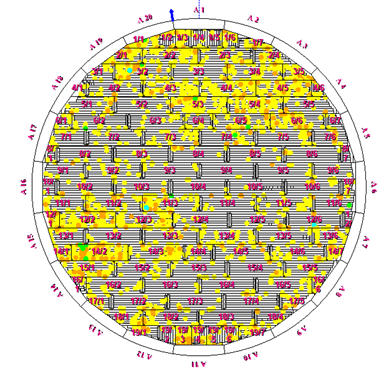

• Los sistemas pueden dibujar automáticamente gráficos CAD de toda la placa del fondo del tanque, localizar las áreas corroídas y usar diferentes colores para indicar el grado de corrosión.
• la medición del grosor, la cámara de vacío y el ensayo de partículas magnéticas pueden añadirse a los gráficos de la placa del fondo del tanque,y se muestran de manera exhaustiva en el informe para generar un informe de inspección de toda la placa de fondo del tanque.
• Tiene una función de comparación y superposición, que puede comparar los resultados detectados esta vez con los anteriores para determinar los cambios en los defectos.
• Cuenta con un diseño de parches y funciones estadísticas, proporcionando un fuerte apoyo para el personal de mantenimiento del tanque.
• Las barras hidráulicas del equipo permiten a los inspectores levantar fácilmente el puente magnético de la placa base.

• Se dispone de un muelle de extracción y almacenamiento de imanes opcional para evitar que los imanes se adhieran a artículos ferromagnéticos, lo que facilita el manejo y el transporte.
• La estación de acoplamiento opcional viene con cuatro ruedas de goma de uso pesado, lo que permite que se tire a lo largo, reduciendo la intensidad de trabajo;
• Se puede instalar un carrito opcional de la unidad principal, que puede empujar la unidad principal desmontada para moverse sin la necesidad de que dos personas la lleven.
• Se puede instalar un interruptor opcional anti-colisión para evitar colisiones con obstáculos delante debido a un control inadecuado.
• Configuración opcional con ángulo de visión único ajustable para ordenadores tabletas;
• La configuración opcional incluye el ajuste del ángulo de visión 2D controlado por ordenador y giratorio;
• Control opcional del manejo del manillar recto;
• Control opcional del manillar de la motocicleta;
• Se puede añadir un control de funcionamiento por cable;
• Puede añadirse la funcionalidad de control inalámbrico;
• Característica opcional: función de freno.

• Detección y dibujo CAD automatizados
• función de diseño del parche
• Función para generar informes de ensayo
• Análisis de la forma y tamaño de los defectos
• Los defectos se pueden detectar mediante inspección visual, ultrasonido, cámara de vacío y pruebas de partículas magnéticas.
• Enumere el número y la ubicación de los defectos de cada tabla directamente.

1. Unidad principal desmontable: 1 unidad
2. Tabletas con pantalla táctil de 12 pulgadas: 1 unidad
3. Software de ensayo y análisis: 1 juego
4. Software de informes gráficos: 1 juego
5. Cargador de baterías y cargador: 1 juego
6. Soporte para el montaje del ordenador: 1 juego
7. Cerrojos de montaje para computadoras: 2 piezas
8. Un conjunto de placas de ensayo de comparación: una de 6 mm, una de 8 mm, una de 10 mm y una de 12 mm.
9. Cajas de transporte: 3 piezas
