HPA-620 Detector de fallas ultrasónicas de matriz en fases 32:128PR PA UT TOFD Equipo de ensayo NDT combinado

Ampliación de imagen : HPA-620 Detector de fallas ultrasónicas de matriz en fases 32:128PR PA UT TOFD Equipo de ensayo NDT combinado

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	HUATEC
Certificación:	CE
Número de modelo:	HPA-620

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Precio:	USD42090/set - USD47580/set
Detalles de empaquetado:	Empaquetado externo del cartón
Tiempo de entrega:	20-30 días laborables después del recibo de su pago
Condiciones de pago:	T/T, Western Union, PayPal, L/C

Contacto

HPA-620 Detector de fallas ultrasónicas de matriz en fases 32:128PR PA UT TOFD Equipo de ensayo NDT combinado

descripción

Mostrar:

pantalla táctil 10.4-inch

Almacenamiento:

Interno: 64 GB; externo: disco flash USB

C.A.:

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef

Calificación de protección de ingreso:

IP65

Resaltar:

Detector de fallas por ultrasonido de matriz en fase HPA-620

32Equipo de ensayo para el TOFD

Equipo NDT con ensayos combinados

HPA-620 Detector ultrasónico de fallas Phased Array 32:128PR PA UT TOFD equipo de prueba combinado NDT

El HPA-620 es un detector de fallas Phased Array portátil 32:128PR.

Está equipado con el módulo de inspección ultrasónica convencional, el módulo TOFD, el módulo Phased Array convencional, que admite el escaneo simultáneo de TOFD y Phased Array, así como sondas de doble matriz. Con una pantalla táctil a prueba de agua y aceite y capacidades de registro de datos de pruebas completas, elHPA-620 es un detector de fallas Phased Array inteligente avanzado.

Parámetro:

Canales
Modo	modo megafonía	modo UT	Modo TOFD
Número	32:128	2	2
Parámetro físico
Mostrar	Pantalla táctil de 10,4 pulgadas
Importar	1 IPEX, 4 C5
Puertos de E/S	2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
	DP (DisplayPort) (puede transferir a HDMI)
	Wi-Fi
	Puerto del codificador LEMO 1B
	Puerto de E/S TTL
GPS	Sí
Almacenamiento	Interno: 64 GB; Externo: disco flash USB
Peso	5 kg (sin batería)
Dimensiones	350 mm × 250 mm × 130 mm
(largo x ancho x alto)
C.A.	100V~240V 50Hz/60Hz
corriente continua	13,5 V
Tipo de batería	batería de litio
Capacidad de la batería	Batería doble, cada una <100Wh
Duración de la batería	≥4,5h
Temperatura	Rango de temperatura de funcionamiento: -10 ℃ ~ 40 ℃
	Rango de temperatura de almacenamiento: -20 ℃ ~ 60 ℃
Clasificación de protección de ingreso	IP65
Utah
PRF	25 Hz ~ 10 kHz
Voltaje del transmisor	75V~250V (carga de 50Ω)
Ancho de pulso	30ns~1000ns, con paso de 5ns
Mojadura	400Ω, 80Ω
Tasa de muestreo	100MHz
Ancho de banda	0,5MHz~20MHz (-3dB)
Ganar	0,0 dB~110,0 dB
Excedente de sensibilidad	≥60dB (ancho de banda estrecho), ≥52dB (ancho de banda amplio) (transductores 2,5P20, orificios de fondo plano de 200 mmφ2)
Error de linealidad vertical	≤3%
Error de linealidad horizontal	≤0,1%
Resolución	≥26dB(2.5P20)
Rango dinámico	≥30dB
Filtrar	Paso alto, paso bajo y paso de banda estrecha múltiple
Rectificación	RF (modo TOFD), onda completa, media onda +, media onda –
Canales	2 canales
Cobertura Máxima	10000mm (en onda longitudinal de acero)
Puerta	A/B/G
Estrella de la puerta	Gama completa
Ancho de la puerta	Inicio de puerta a rango completo
Umbral de puerta	1~99%
Alarma	Sonido/Óptico
Punto de medición	Frente/Pico
JCC	16
Matriz en fases
Canales	32:128
Apertura máxima	32 elementos
Elementos máximos	128 elementos
Ley de enfoque	≥1024
Ángulo de escaneo	-89°~89°
Calibración	Velocidad, retardo, TCG,ACG, codificador
Volumen de prueba	1000 mm
Incremento de ángulo mínimo	0,1°(ajuste automático)
Tasa de muestreo	100 MHz, 10 bits
Rectificación	onda completa
Altura de la pantalla de escaneo A	800% de la altura de la pantalla (Máximo)
Ganancia analógica sintonizable	80dB
PRF máx.	20kHz
Voltaje del transmisor	20 V ~ 110 V (carga de 50 Ω)
Tipo de pulso	Onda cuadrada bipolar
Ancho de pulso	30ns~1000ns, paso como 5ns
Ancho de banda	0,5MHz~20MHz(-3dB)
Filtrar	Paso alto, paso bajo, paso de banda estrecha múltiple
Activación	Codificador basado en el tiempo
Punto de medición	Frente/Pico
Leer	Amplitud; trayectoria del haz; horizontal; profundidad
Resolución de medición	0,5 mm
Modo de escaneo	L/S/C/D –escanear
Longitud de escaneo	≥15 metros
Velocidad de escaneo	≥30 mm/s

Características:

Canales de inspección

Módulo Phased Array 38:128PR
Escaneo simultáneo de TOFD y Phased Array
Admite sondas de matriz dual
TOFD de 2 canales; Pruebas ultrasónicas convencionales de 2 canales

La funcionalidad del HPA-620 ofrece una gran satisfacción de las diversas demandas de los usuarios.

Módulo de matriz en fase

Inspección de soldadura a tope convencional; Inspección de soldadura a tope convencional (con escaneo simultáneo de TOFD y Phased Array)
Inspección convencional C-scan para placas
Inspección convencional de pernos.
Inspección de corrosión convencional
inspección TKY

módulo TOFD

Configuración de parámetros de procedimiento; Configuración de parámetros de sonda y cuña.

Los usuarios pueden calcular parámetros relevantes en función de los parámetros de la sonda y del procedimiento, incluidos: PCS, cobertura de escaneo, cobertura del fondo y ángulos incluidos del haz..

Mostrar

El HPA-620 está equipado con una pantalla TFT de grado industrial de 10,4 pulgadas, con operación táctil, que proporciona visualizaciones óptimas bajo luz intensa y en exteriores.

Diseño de procedimientos

Al ofrecer modelos de simulación de procesos, el HPA-620 también puede construir un modelo importando las dimensiones de los objetos a través del software CAD. Personalice el proceso de inspección dedicado de los usuarios y brinde un servicio integral para toda la gama de soluciones.

Alcance:

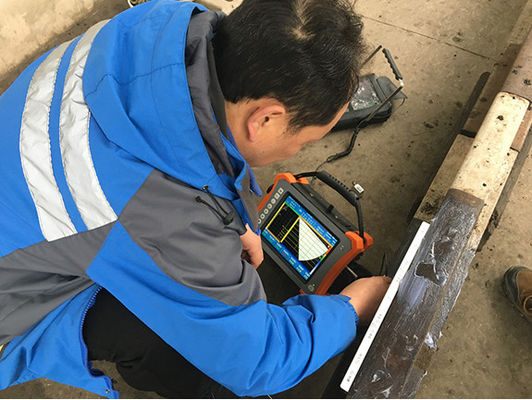

Ÿ Inspección de soldadura convencional

Ÿ Inspección Phased Array C-scan de materiales compuestos

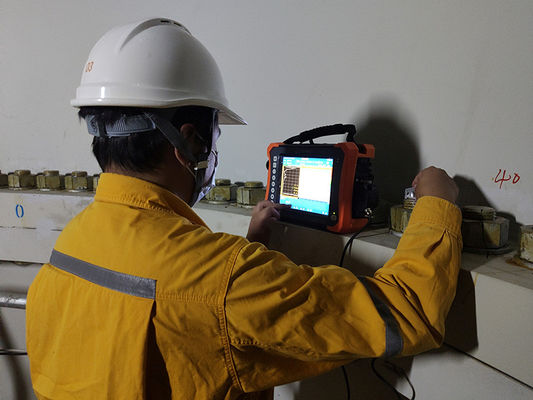

Ÿ Inspección de Pernos y Tuberías Atornilladas

Ÿ Inspección de juntas de PE

Ÿ Solución de inspección de soldaduras de tubos de pequeño diámetro

HPA-620 Detector de fallas ultrasónicas de matriz en fases 32:128PR PA UT TOFD Equipo de ensayo NDT combinado 0
