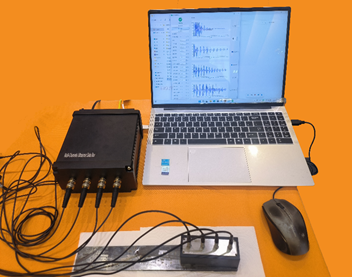

HFD-2000 Placa detectora de fallas ultrasónica industrial Gigabit Ethernet Transmisión de datos en tiempo real C-Scan Módulo de monitoreo de medición de espesor en línea
La placa de detección automática ultrasónica HFD-2000 puede monitorear, localizar, evaluar y diagnosticar daños en la pieza de trabajo de manera rápida y conveniente, sin daños y con precisión. Es ampliamente utilizado en energía eléctrica, industria petroquímica, recipientes a presión de calderas, estructuras de acero, aeroespacial, transporte ferroviario, automóviles, maquinaria y otros campos. Es un sistema necesario en la industria de pruebas no destructivas. Inspección automática, C-scan, detección de fallas en línea y medición de espesor, monitoreo de señal ultrasónica en todo clima.
Índice técnico:
| rango de detección |
0 a 15m |
| rango de ganancia |
0 a 120dB |
| margen de sensibilidad |
>65dB |
| rango dinámico |
38dB |
| Resolución |
42dB (5P14) |
| velocidad de los rangos de sonido |
100 a 20000 m/s |
| rango de frecuencia |
0,2 a 30MHz |
| precisión de la pantalla |
0,001 mm |
| rango de frecuencia de disparo repetido |
16 a 25Khz |
| error lineal vertical |
<2% |
Funciones principales:
Monitoreo 24 horas al día, 7 días a la semana, detección automática, ganancia automática, medición automática, captura automática, alarma automática, almacenamiento automático, generación automática de informes
Gigabit Ethernet transmite datos de forma de onda, datos de altura de cada puerta, datos de alarma y otros resultados de pruebas y señales de control.
Puede cargar todos los resultados de detección de 20K en tiempo real
La cantidad de canales se puede ampliar libremente: canal de placa única, placa única de 4 canales, 8 canales, varias placas funcionan juntas, la cantidad de canales del sistema puede ser de hasta cientos.
Comunicación: Gigabit Ethernet, 485 o 232, comunicación Bluetooth
La máquina es totalmente resistente al polvo y al agua, de acuerdo con el estándar IP67. La detección submarina a largo plazo se puede lograr mediante personalización.
El software de detección automática de PC estándar puede mostrar todas las formas de onda de los canales y otros resultados de pruebas en tiempo real.
Cuatro puertas son opcionales.
Puede funcionar con batería, también puede enchufarse para funcionar en todo clima.
Software de inspección estándar con funciones de forma de onda A-scan multicanal, gráfico de tiras y C-scan y varias funciones de captura, alarma y almacenamiento de defectos.
Admite el desarrollo secundario de software, proporciona los protocolos de comunicación necesarios y las funciones básicas del desarrollo secundario.
La interfaz de detección es la siguiente:
