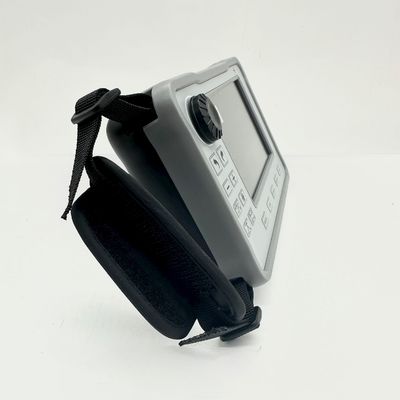

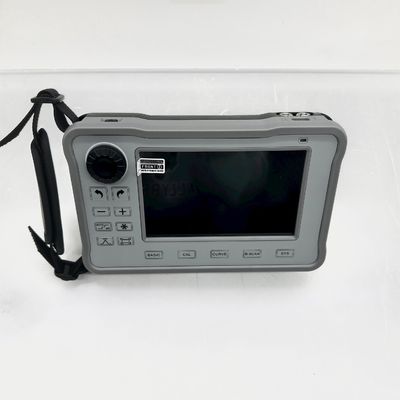

Detector de defectos ultrasónico Digital ligero FD540mini, probador de inspección de defectos de rango de detección de 0,1-20MHz y 10m
Breve introducción
El detector de fallas ultrasónico FD540mini es un nuevo tipo de producto de prueba ultrasónico lanzado por nuestra empresa, ampliamente utilizado en industrias como calderas, recipientes a presión, energía, petróleo, productos químicos, petróleo en alta mar, oleoductos, construcción naval, automóviles, fabricación mecánica, metalurgia, procesamiento de metales, estructuras de acero, transporte ferroviario, energía nuclear, universidades, etc. Puede detectar, localizar, evaluar y diagnosticar convenientemente varios defectos internos (grietas, holgura, poros, inclusiones, etc.) en las piezas de trabajo. . Este detector de fallas ultrasónico digital tiene una estructura compacta, forma de onda estable, gran resistencia, alta sensibilidad, respuesta rápida y una frecuencia máxima de emisión repetitiva de hasta 10000 Hz. Es un producto de detección de fallas ultrasónico extremadamente portátil.
Parámetros técnicos
| Rango de detección |
10 m (acero al carbono de onda longitudinal)
(Requisitos de desempeño metrológico:
≥3500 mm)
|
| Modo de pulso |
Pulso agudo, onda cuadrada, onda cuadrada dual |
| voltaje de pulso |
25V~300V ajustable Paso a paso 25V |
| Ancho de pulso |
0ns~500ns continuamente ajustable, ritmo de 10ns |
| Mojadura |
fuerte y débil ajustable |
|
repetición de pulso
frecuencia
|
Automático o manual, continuamente ajustable de 100Hz a 1000Hz,
con un ritmo de 10Hz
|
| Ganar |
120 dB, ritmo 0,1 dB, 1 dB, 10 dB |
| Ancho de banda |
0,1 MHz ~ 20 MHz |
| Filtro de onda |
1M ~ 5M |
| Pantalla de visualización |
LCD de 5,0 pulgadas, el tamaño efectivo de la pantalla es de 108 mm de largo y 64 mm de ancho |
| Resolución |
800×480 |
| Interfaz del instrumento |
Doble LEMO-00 C5 |
| Alarma |
Alarma de puerta A, B |
| Interfaz de salida |
USB tipo c |
| Modo de detección |
Onda completa, media onda positiva, media onda negativa, RF |
| Puerta |
Independiente A,B |
| Modo de medición |
Pico, lado de la ola |
| Memoria |
Tarjeta SD 1G |
| Guardar contenido |
Grabación continua de un solo cuadro o de varios cuadros (≤200 cuadros) |
| Modo cuantitativo |
Curva DAC, curva AVG(DGS) |
| Funciones auxiliares |
Soporte táctil, teclado virtual, PD rápido
Carga, ganancia automática, memoria máxima, congelación.
|
|
Detección de fallas
estándares
|
AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345 |
| Tamaño y peso |
183 mm × 113 mm × 45 mm 780 g, batería incluida |
| Batería |
12 horas |
| Unidad |
Métrico,imperial |
| Temperatura de funcionamiento |
-10 ℃ ~ 55 ℃ |
| Cargador |
CA “general” (100～240V, 50～60Hz) |
| Resolución |
36dB
(Requisitos de rendimiento metrológico: ≥26dB)
|
| rango dinámico |
40dB
(Requisitos de rendimiento metrológico: ≥26dB)
|
| Margen de sensibilidad |
60dB
(Requisitos de rendimiento metrológico: ≥42dB)
|
| Linealidad vertical |
2,8%
(Requisitos de rendimiento metrológico: ≤6%)
|
|
Horizontal
linealidad
|
0,6%
(Requisitos de rendimiento metrológico: ≤2%)
|
| Idioma |
chino/inglés |
Características
1: El cuerpo es liviano y adecuado para operar con una sola mano.
2: Carga rápida PD65W + batería de 12 horas de duración.
3: Pantalla IPS de alta definición de 5,0 pulgadas con una nueva interfaz UI.
4: Admite pantalla táctil completa, operación rápida con gestos, teclado virtual, fácil de usar
5: Con DAC, AVG, ganancia automática, memoria de picos, medio intervalo de color, B-scan y otras funciones profesionales.
6: Incluye cambio de chino e inglés, exportación de datos a tarjeta SD, actualización en línea, captura de pantalla y muchas otras funciones prácticas.
Configuración estándar
| Número de serier |
nombre |
Cantidad |
| 1 |
Anfitrión FD540mini |
1 |
| 2 |
Sonda (sonda recta de alta precisión, sonda angular) |
2 |
| 3 |
Línea de sonda |
2 |
| 4 |
Cargador |
1 |
| 5 |
linea electrica |
1 |
| 6 |
manual de instrucciones |
1 |
| 7 |
Certificado de conformidad |
1 |
| 8 |
Tarjeta de garantía |
1 |
| 9 |
banco de energía |
1 |
