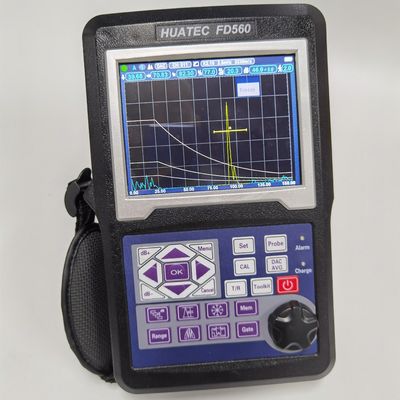

FD560 Detector de defectos por ultrasonido portátil de alto rendimiento 0.2-20MHz Ancho de banda TFT de color LCD Tester de inspección de defectos industriales
Descripción del producto:
El diálogo interactivo amigable para el usuario ayuda a operaciones como calibración, hacer curvas, etc.
★ Todas las herramientas que necesita: DAC, AVG, TCG AWS, etc.
★ Frecuencia de repetición de pulso: 10-2000Hz ajuste preciso, escaneo a alta velocidad, no se pierda.
★ Alta relación señal-ruido, eco claro y estable, diseño anti-ruido, perfecto para condiciones de trabajo difíciles.
★ AD de 12 dígitos, muestreo de alta velocidad conduce a un mejor diagrama de eco con todos los detalles.
★ Puede usar la frecuencia de la sonda 20M perfectamente.
★ Estándar IP65, carcasa de caucho protectora, soporte de amortiguación que lo hace soportar cualquier ángulo.
★ La batería dura 15 horas con una sola carga.
Características:
Display automático de localización precisa del fallo ((Profundidad d,nivel p,distancia s,amplitud,sz dB,ф).
Tamaño de los defectos: Tamaño automático de los defectos mediante AVG o DAC/TCG, velocidad de notificación de la aceptación o rechazo de defectos.
Calibración automática del transductor Punto cero, ángulos, borde delantero y velocidad del material (V2 y dos orificios)
Conveniente para hacer y utilizar DAC/TCG y AVG para evaluar el eco, la curva se puede modificar y compensar.
Conectando U-Disk, la unidad puede obtener memoria ilimitada.
Hay 17 estándares en la unidad.
Conexión de dientes azules a un dispositivo móvil para generar e imprimir informes de detección en el sitio. AWS D1.1.
Función de corrección de superficie curvada.
Función de medición de la altura de la grieta.
Puerta de aumento:propagación del rango de la puerta sobre todo el ancho de la pantalla.
Función de ganancia automática.
Envase: visualización simultánea del escaneo A en vivo a una frecuencia de actualización de 70 Hz y visualización del escaneo A en envolvente.
Sostener el pico: Compare las formas de onda congeladas del pico con las escáneres A en vivo para interpretar fácilmente los resultados de la prueba.
Scan Freeze: Display freeze contiene datos de forma de onda y trayectoria de sonido.
Alerta:Bip y LED.
Reloj de tiempo real.
Llenar el eco.
Marca de captura.
El eco dentro de la Puerta.
Parámetros técnicos:
| Parámetro |
Especificación |
| Tamaño |
Las medidas se aplicarán en el caso de los vehículos de la categoría M1 y M2. |
| Temperatura de almacenamiento |
-30 °C a 50 °C |
| Conexiones de los transductores |
BNC o LEMO |
| Ancho de banda (pasaje de banda del amplificador) |
0.2 a 25 MHz |
| Rechazo (eliminación) |
0 a 80% de altura de pantalla completa |
| Requisitos de energía |
AC Principales 100-240 VAC, 50-60 Hz |
| Rango dinámico |
≥ 38 dB |
| El poder de resolución |
> 40 dB (5P14) |
| Velocidad del material |
100 ‰ 20 000 M/s |
| Restos de sensibilidad |
> 68 dB |

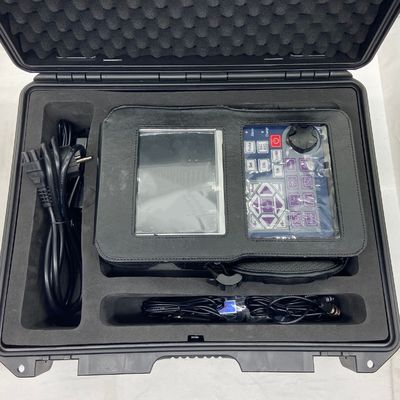

Paquete de instrumentos básicos
Detector de fallas por ultrasonido portátil
Transductor de haz recto (2,5 MHz, Φ20)
Transductor de haz de ángulo (4 MHz, 8 mm × 9 mm, 60°)
Cable de interconexión para el transductor (Q9-C5, o opcional C9-C5)
Batería recargable de iones de litio, 8 amperios por hora
Fuente de alimentación/unidad de carga
Manual de funcionamiento en inglés
Software de aplicaciones
carcasa protectora de caucho
Las demás:
Las opciones:
1El soporte de metal giratorio, el soporte de amortiguación lo hace estar en cualquier ángulo.
2. Conexión Bluetooth con el dispositivo móvil para generar e imprimir informes de detección en el sitio.
3El bloque IIW V2.
4- Es una funda de cuero.
