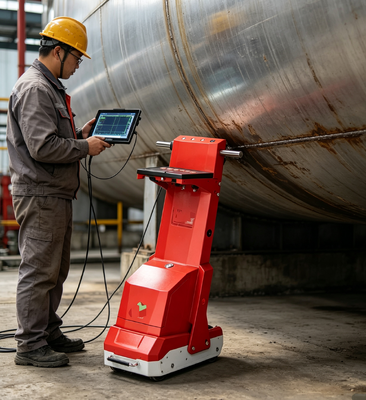

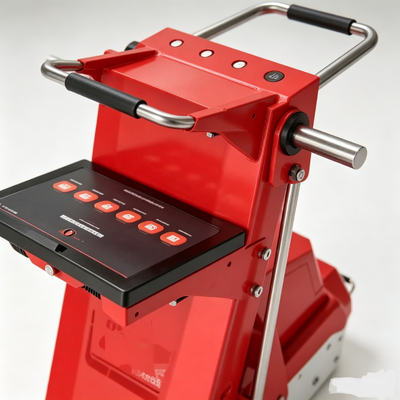

HMFL-M900 Detector de fugas de flujo magnético industrial 96 canales 5mm Posicionamiento de precisión Tanque de almacenamiento Bottom Plate Inspection Trolley

2.1.2 Tiene la función de visualización en tiempo real del nivel de la batería;

2.1.3 Los datos se pueden almacenar y reproducir;

2.1.4 Tiempo de funcionamiento de la batería: Una batería de 12V 33Ah puede garantizar un funcionamiento continuo durante 10 horas.

2.2. Indicadores de rendimiento de la unidad de detección de excitación:

2.2.1 Principio de funcionamiento: Pruebas no destructivas integradas de fugas de flujo magnético, adquisición y procesamiento de señales de fugas de flujo magnético, y análisis inteligente de datos;

2.2.2 Método de magnetización: magnetización con imán permanente de neodimio-hierro-boro;

El instrumento tiene 96 canales de entrada de señal.

★

2.2.4 Ancho de escaneo 300 mm;

2.5.5 Adoptar el sistema de control de circuito de hardware de última generación, modularizar y aislar cada parte del circuito, mejorar la estabilidad del producto y reducir el riesgo de operación manual errónea durante la operación del instrumento. 2.2.5 Espesor de prueba:

2.5.5 Adoptar el sistema de control de circuito de hardware de última generación, modularizar y aislar cada parte del circuito, mejorar la estabilidad del producto y reducir el riesgo de operación manual errónea durante la operación del instrumento.,2.2.6 Puede penetrar materiales no ferromagnéticos de 6 mm;2.2.7 La unidad de canal de detección de excitación adopta tecnología de magnetorresistencia de túnel (TMR) para detectar señales magnéticas de fuga. En comparación con los sensores Hall, los sensores magnéticos TMR tienen una sensibilidad 5-6 veces mayor, excelente estabilidad térmica y alta relación señal-ruido;

2.2.8 El espaciado entre las matrices de sensores magnéticos es de 10 mm, y el codificador de desplazamiento recopila datos cada 1.5 mm de movimiento;

★

2.2.9 Sensibilidad de detección: reducción del 20% del espesor de la pared (espesor: 6-16 mm)

2.5.5 Adoptar el sistema de control de circuito de hardware de última generación, modularizar y aislar cada parte del circuito, mejorar la estabilidad del producto y reducir el riesgo de operación manual errónea durante la operación del instrumento.★

2.2.10 Tiene la capacidad de localizar rápidamente defectos individuales, con una precisión de posicionamiento de

2.5.5 Adoptar el sistema de control de circuito de hardware de última generación, modularizar y aislar cada parte del circuito, mejorar la estabilidad del producto y reducir el riesgo de operación manual errónea durante la operación del instrumento. 5 mm;★ 2.2.11 Tiene la capacidad de distinguir defectos de corrosión en las superficies superior e inferior, y puede determinar la distribución de la ubicación y el tamaño de la corrosión en las superficies superior e inferior de la placa inferior del tanque.

2.5.5 Adoptar el sistema de control de circuito de hardware de última generación, modularizar y aislar cada parte del circuito, mejorar la estabilidad del producto y reducir el riesgo de operación manual errónea durante la operación del instrumento.2.3.1 Modo de accionamiento: motor sin escobillas de CC de 200W para accionamiento, o se puede cambiar libremente a accionamiento manual;

2.3.2 El sistema de accionamiento del motor tiene una función de regulación de velocidad, que puede ajustar la velocidad según las necesidades de cada operador, reduciendo la intensidad de trabajo de los operadores;

2.3.3 Velocidad de detección: La velocidad se puede ajustar de 0 a 0.6 m/s.2.4 Indicadores de rendimiento del software del sistema (software de adquisición de datos, software de análisis de datos y software de procesamiento de gráficos):2.4.1 El sistema de software se muestra en chino puro y puede detectar de forma rápida y completa toda la placa inferior del tanque, juzgar si hay corrosión y determinar el grado de corrosión. Puede lograr la recopilación, visualización, análisis, almacenamiento y reproducción de datos en tiempo real, así como la edición de datos. Puede dibujar automáticamente mapas de la placa inferior del tanque, vistas completas del tanque, vistas de placas individuales, agregar placas anulares, y puede mostrar y analizar en tiempo real utilizando valores umbral de defectos y modos de detección continua;

★

2.4.2 Software independiente de procesamiento de datos en PC, capaz de manejar errores de operación durante las tareas de detección, procesar eficientemente los datos de detección y adaptable a varios modelos de computadoras de escritorio y portátiles de oficina;

2.4.3 Ejecutar software de adquisición y análisis de datos en la plataforma de PC bajo la plataforma Windows. El software de informes del sistema puede mostrar automáticamente los resultados de detección de toda la placa inferior del tanque de manera gráfica, localizar el área de corrosión y utilizar diferentes colores para distinguir la gravedad de la corrosión;2.4.4 Equipado con computadoras industriales robustas y duraderas con pantalla táctil para una fácil operación en entornos hostiles de tanques de almacenamiento. Capaz de recopilación, almacenamiento, visualización y análisis de datos en tiempo real, el software de adquisición de datos del sistema no solo puede obtener todas las señales del campo magnético de fuga, sino también mostrar la ubicación específica de los defectos y la gravedad de la corrosión en tiempo real;

★

2.5.5 Adoptar el sistema de control de circuito de hardware de última generación, modularizar y aislar cada parte del circuito, mejorar la estabilidad del producto y reducir el riesgo de operación manual errónea durante la operación del instrumento.★

2.4.6 Configuraciones multilingües para el software operativo, opcional (simplificado, tradicional, inglés).

2.5 Indicadores funcionales:

★

2.5.5 Adoptar el sistema de control de circuito de hardware de última generación, modularizar y aislar cada parte del circuito, mejorar la estabilidad del producto y reducir el riesgo de operación manual errónea durante la operación del instrumento.★

2.5.2 Nueva función de iluminación de enfoque direccional LED frontal y trasera, que puede detectar las direcciones hacia adelante y hacia atrás y hacer que la placa inferior sea claramente visible cuando la luz de detección en el tanque es insuficiente;

2.5.5 Adoptar el sistema de control de circuito de hardware de última generación, modularizar y aislar cada parte del circuito, mejorar la estabilidad del producto y reducir el riesgo de operación manual errónea durante la operación del instrumento.2.5.4 La adopción de un método único de soporte con varilla hidráulica puede reducir en gran medida la intensidad de trabajo durante las operaciones de inspección dentro del tanque de almacenamiento.

2.5.5 Adoptar el sistema de control de circuito de hardware de última generación, modularizar y aislar cada parte del circuito, mejorar la estabilidad del producto y reducir el riesgo de operación manual errónea durante la operación del instrumento.2.6 Otros indicadores de rendimiento:

2.6.1 Peso del instrumento: no superior a 65 kg;

2.6.2 Caja de embalaje: Cumple con los estándares de transporte aéreo internacional IATA.

Lista de configuración:

1 detector de fugas magnéticas de placa inferior de tanque

2 juegos de software de recopilación, análisis, procesamiento e informes de datos

3 juegos de software de procesamiento de datos en PC
