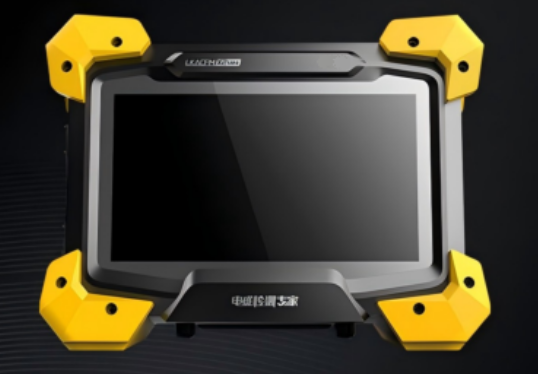

Instrumento de inspección inteligente de medición de campo de corriente alterna (ACFM)

Instrumento de Medición de Campo de Corriente Alterna Inteligente (ACFM)

Materiales Aplicables--Metales conductores ferromagnéticos y no ferromagnéticos, incluyendo acero al carbono, acero inoxidable, aluminio, etc.

Alcance de Aplicación--Detección de defectos superficiales y subsuperficiales en estructuras metálicas

Defectos Aplicables---Capaz de detectar eficazmente grietas superficiales y otros defectos lineales

Profundidad de Inspección---Profundidad máxima para acero al carbono es de 3 mm; para acero inoxidable es de 5 mm; para aluminio es de 8 mm

Estabilidad de Detección---Tasa mínima de detección de defectos superior al 90%

Tipos de Recubrimiento Permisibles---Recubrimientos no conductores como pintura, resina epoxi, asfalto, etc.

Requisitos de Funciones del Software:

1.     Incluye función de recomendación de parámetros, sugiriendo sondas y parámetros adecuados basados en la información del objeto de inspección establecido

2.     Incluye función de ajuste de sensibilidad del instrumento, permitiendo la calibración utilizando bloques de prueba estándar

Incluye función de calibración del coeficiente de profundidad de defectos, permitiendo la configuración del coeficiente de profundidad utilizando bloques de prueba de referencia

3.     Incluye función de ajuste de excitación, permitiendo el ajuste de la frecuencia de inspección y el nivel de excitación según el objeto de inspección, con ajuste automático de la ganancia del instrumento

4.     El eje vertical de la interfaz de inspección soporta el cambio entre modo de seguimiento y modo fijo, ajustable en cualquier momento

5.     Incluye función de zoom de imagen de inspección, permitiendo zoom manual y desplazamiento horizontal para la visualización de resultados

6.     Incluye función de restablecimiento de imagen, permitiendo restaurar imágenes con zoom o desplazadas con un solo clic

7.     Soporta la función de repetición de imágenes de inspección para revisiones múltiples

8.     Incluye función de marcado. Hacer clic en el botón de marcado durante la inspección añade divisores a la imagen de inspección para visualización segmentada en informes

9.     Soporta la función de dimensionamiento de defectos. Después de identificar un defecto, seleccionar su área permite calcular la longitud del defecto basándose en los datos del codificador. La profundidad del defecto de apertura superficial se puede calcular basándose en la variación de la señal Bx

10.  Soporta formatos de informe de inspección personalizados y función de exportación de informes

11.  Soporta la visualización de informes de inspección, imágenes y datos de archivos de proyectos históricos

Configuración Básica

Unidad Host: 1 unidad

Software de Adquisición y Análisis de Señales: 1 juego

Sonda Lápiz: 1 unidad

Sonda Estándar (con codificador): 1 unidad

Cable de Conexión de Sonda: 1 unidad

Cargador: 1 juego

Manual de Usuario del Producto: 1 juego

Documentación de Calidad: 1 juego

Estuche del Instrumento: 1 juego

Sonda de Matriz de Tres Elementos: Opcional

Requisitos del Instrumento

Tiempo Máximo de Operación: 16 horas

Dimensiones del Host: 225 mm * 172 mm * 76 mm

Peso:<2.1 kg

Temperatura de Operación: -10°C a 40°C

Humedad de Operación:<90% de humedad relativa del aire

Requisitos de Funciones de Hardware

1.     Soporta múltiples tipos de sondas, incluyendo sonda lápiz y sonda estándar

2.     Soporta sondas de matriz multielemento convencionales (Opcional)

3.     Soporta sonda de alta temperatura con función de compensación de temperatura síncrona (Opcional)

4.     Soporta codificador para el registro en tiempo real del desplazamiento espacial durante la inspección

5.     Puede mostrar vista en planta de la señal Bx, vista en planta de la señal Bz, diagrama de mariposa y diagrama de gradiente

6.     Soporta frecuencia de inspección ajustable, rango de 1 kHz a 10 kHz

7.     Soporta intensidad de señal ajustable, ya sea automática o manual

8.     Soporta intercambio en caliente de sondas, permitiendo cambios de sonda durante la inspección

9.     Soporta intercambio en caliente y desconexión del codificador

10.  Soporta función de botón de sonda: Los botones de la sonda pueden controlar funciones de escaneo del software (por ejemplo, inicio, parada, actualización)
