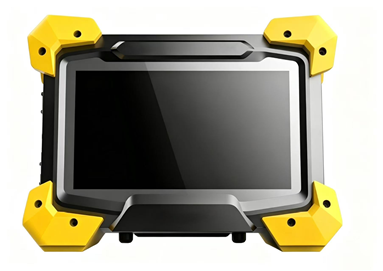

Sistema de Medición de Campo de Corriente Alterna ACFM-X2 Detector de Grietas ACFM Portátil para Pruebas de Defectos Superficiales y Subsuperficiales en Metales a Través de Pintura y Recubrimientos Epoxi

Sistema de Medición de Campo de Corriente Alterna ACFM-X2 Detector de Grietas ACFM Portátil para Pruebas de Defectos Superficiales y Subsuperficiales en Metales a Través de Pintura y Recubrimiento Epoxi

Materiales Aplicables:

Metales conductores ferromagnéticos y no ferromagnéticos, incluyendo acero al carbono, acero inoxidable, aluminio, etc.

Defectos Aplicables:

Capaz de detectar eficazmente grietas superficiales y otros defectos lineales.

Estabilidad de Detección:

Tasa de detección de defectos mínima superior al 90%.

Alcance de Aplicación:

Detección de defectos superficiales y subsuperficiales en estructuras metálicas.

Profundidad de Inspección:

Profundidad máxima para acero al carbono es de 3 mm; para acero inoxidable es de 5 mm; para aluminio es de 8 mm.

Tipos de Recubrimiento Permitidos:

Recubrimientos no conductores como pintura, resina epoxi, asfalto, etc.

Requisitos del Instrumento:

Tiempo Máximo de Operación: 16 horas

Dimensiones del Host: 225 mm * 172 mm * 76 mm

Peso: ≤ 2.1 kg

Temperatura de Operación: -10° C a 40° C

Humedad de Operación: ≤ 90% de humedad relativa del aire

Requisitos de Funcionalidad del Hardware:

Soporta múltiples tipos de sondas, incluyendo sonda de lápiz y sonda estándar.

Soporta sondas convencionales de arreglo multielemento (Opcional).

Soporta sonda de alta temperatura con función de compensación de temperatura síncrona (Opcional).

Soporta codificador para el registro en tiempo real del desplazamiento espacial durante la inspección.

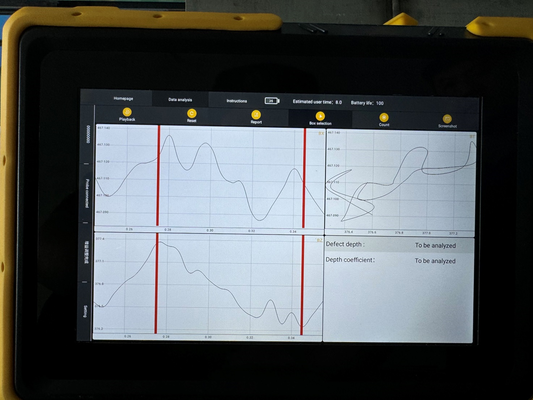

Puede mostrar vista de plano de señal Bx, vista de plano de señal Bz, diagrama de mariposa y diagrama de gradiente.

Soporta frecuencia de inspección ajustable, rango de 1 kHz - 10 kHz.

Soporta intensidad de señal ajustable, ajuste automático o manual.

Soporta intercambio en caliente de sondas, permitiendo cambios de sonda durante la inspección.

Soporta intercambio en caliente y desconexión del codificador.

Funciones de escaneo (por ejemplo, inicio, parada, actualización).

Soporta función de botón de sonda: Los botones en la sonda pueden controlar el software.

Requisitos de Funcionalidad del Software:

El software del sistema se ejecuta en la plataforma Android (chino), capaz de control del dispositivo, adquisición de señales, análisis, etc.

El software puede mostrar información de estado como conexión de sonda, parámetros de inspección, nivel de batería. Soporta la creación de nuevos archivos de proyecto, que incluyen configuraciones básicas de inspección, datos de inspección e informes de inspección.

Soporta la importación/exportación de archivos de proyecto para ver o configurar parámetros de inspección.

Soporta la configuración de parámetros para tipo de pieza, material, espesor del recubrimiento, ancho de soldadura, temperatura de la pieza, etc.

Requisitos de Funcionalidad del Software:

*Incluye función de recomendación de parámetros, sugiriendo sondas y parámetros adecuados basados en la información del objeto de inspección configurado.

*Incluye función de ajuste de sensibilidad del instrumento, permitiendo la calibración utilizando bloques de prueba estándar.

*Incluye función de calibración del coeficiente de profundidad de defecto, permitiendo la configuración del coeficiente de profundidad utilizando bloques de prueba de referencia.

*Incluye función de ajuste de excitación, permitiendo el ajuste de la frecuencia de inspección y el nivel de excitación basado en el objeto de inspección, con ajuste automático de la ganancia del instrumento.

*El eje vertical de la interfaz de inspección soporta el cambio entre modo de seguimiento y modo fijo, ajustable en cualquier momento.

*Incluye función de zoom de imagen de inspección, permitiendo zoom manual y arrastre horizontal para la visualización de resultados.

*Incluye función de reinicio de imagen, permitiendo la restauración de imágenes con zoom o arrastradas con un solo clic.

*Soporta la función de repetición de imagen de inspección para revisiones múltiples.

*Incluye función de marcado. Hacer clic en el botón de marcado durante la inspección agrega divisores a la imagen de inspección para visualización segmentada en informes.

*Soporta la función de dimensionamiento de defectos. Después de identificar un defecto, seleccionar su área permite calcular la longitud del defecto basándose en los datos del codificador. La profundidad del defecto de apertura superficial se puede calcular basándose en la variación de la señal Bx.

*Soporta formatos de informe de inspección personalizados y función de exportación de informes.

*Soporta la visualización de informes de inspección, imágenes y datos de archivos de proyecto históricos.

Configuración Básica

Unidad Host: 1 unidad

Software de Adquisición y Análisis de Señales: 1 juego

Sonda de Lápiz: 1 unidad

Sonda Estándar (con codificador): 1 unidad

Cable de Conexión de Sonda: 1 unidad

Cargador: 1 juego

Manual de Usuario del Producto: 1 juego

Documentación de Calidad: 1 juego

Estuche del Instrumento: 1 juego

Sonda de Arreglo de Tres Elementos: Opcional
