TG-5600DL Medidor de espesor ultrasónico de elemento único y doble Pantalla de color A-Escaneo B-Escaneo 0,001mm Teste de espesor de metal de alta precisión

TG-5600DL Medidor de Espesor Ultrasónico de Elemento Único y Doble Pantalla a Color A-Scan B-Scan Medidor de Espesor de Metal de Alta Precisión de 0.001 mm

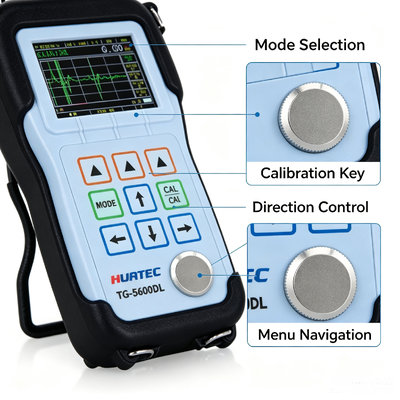

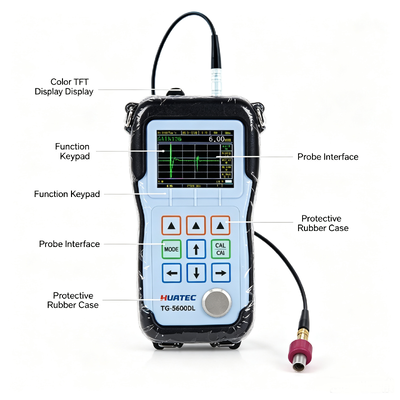

El HUATEC TG-5600DL es un medidor de espesor ultrasónico portátil. Basado en los principios de funcionamiento de la medición ultrasónica, el TG-5600DL es capaz de medir el espesor de varios materiales con una precisión de hasta 0.001 milímetros o 0.0001 pulgadas, y se utiliza ampliamente en una variedad de aplicaciones de medición de espesor.

Los usuarios pueden medir el espesor desde un solo lado del material que se está midiendo, sin dañar la pieza de trabajo.

El TG-5600DL puede mostrar las lecturas de espesor y los A-scans al mismo tiempo, lo que permite a los usuarios verificar las formas de onda. La visualización del eco ayuda a los usuarios a controlar la medición, de modo que el rango de medición de espesor sea grande, los valores de medición sean correctos y también se puedan evitar los errores relacionados con el material en la medición. La función B-scan se utiliza para observar el perfil inferior de la pieza de trabajo que se está midiendo. La sonda se mueve a lo largo de la superficie de la pieza de trabajo para mostrar la sección transversal de la pieza de trabajo.

Este medidor se puede utilizar en la fabricación, la industria del procesamiento de metales, la industria aeroespacial, el transporte ferroviario, la industria química, la industria de inspección de productos básicos y otros campos de prueba. Además de medir con precisión una variedad de placas y piezas procesadas, monitorear una variedad de tuberías y recipientes a presión en equipos de producción para monitorear aún más sus niveles de adelgazamiento después de haber sido corroídos durante el uso, lo que es una herramienta indispensable en la industria de pruebas no destructivas.

La función de almacenamiento es opcional, según las diferentes necesidades de los clientes, y el registrador de datos de gran capacidad incorporado puede almacenar hasta 100.000 valores de medición de espesor y 400 formas de onda. Otras funciones más pueden ser opcionales, como medición de espesor multicapa, ultra alta resolución, medición de espesor de gran rango, reducción de ruido digital y modo de ventana, capa de óxido de pared interior, comunicación en tiempo real, multicanal y otras opciones.

Parámetros Principales

Funciones Principales de Medición

• La mayoría de las mediciones de materiales se pueden realizar utilizando transductores de elemento único.

• Rango de medición de espesor: 0.01 mm ~ 38 m, dependiendo del material que se esté midiendo, la sonda, las condiciones de la superficie, la temperatura y la configuración seleccionada.

• Determinar la velocidad del sonido de un material con velocidad de sonido desconocida

• Alta resolución: La resolución de pantalla normal es de 0.001 mm, la ultra alta resolución opcional puede alcanzar 0.0001 mm.

• Unidades de medición: milímetros, pulgadas, micrones y mils.

• Medición de alta temperatura: temperaturas de hasta 500°C.

• Menú de configuración predeterminada del sistema: Para la comodidad del usuario, se ha configurado según las condiciones predeterminadas para usar la sonda del instrumento.

• Función de pausa: permite operaciones de procesamiento posteriores a la medición. Ajuste convenientemente todos los parámetros para obtener datos de medición estables.

• Función de visualización de forma de onda a pantalla completa: aumenta el área de visualización del eco en un 20%, brindando al operador una experiencia de ventana grande.

• Indicación de intensidad del eco: Cuanto más fuerte sea el eco, más barras indicadoras se mostrarán, especialmente la visualización de dígitos, que es más útil.

• Modo B-scan basado en tiempo: Se utiliza para observar el perfil inferior de la pieza de trabajo a medir.

• Modo Diferencia/Tasa de Reducción: Se muestra la diferencia de espesor con respecto al punto establecido y se expresa como un porcentaje de la tasa de reducción.

• Ganancia variable en el tiempo TDG: El pulso inicial o el eco de interfaz se pueden reducir eficazmente reduciendo la ganancia inicial, y el eco inferior de la muestra probada se puede aumentar aumentando la ganancia máxima, lo que facilita la medición.

Modo de Medición: Pulso-Eco (P-E), Eco de Interfaz (I-E), Eco-Eco (E-E), Eco Múltiple (I-ME), Verificación de Doble Eco (E-EV)

Configuración Estándar

Accesorios Opcionales

La tabla enumera la velocidad de propagación de los ultrasonidos en varios materiales comunes. Es solo para referencia. La velocidad real de estos materiales puede diferir de la velocidad en la tabla por varias razones, por ejemplo, composición del material, orientación preferida de los granos, porosidad y temperatura, etc. Por lo tanto, para lograr la mejor precisión de medición, primero se debe probar una muestra hecha de un material específico para confirmar la velocidad del material específico.

Lista de Velocidades de Materiales

Nota:La tabla anterior es solo para referencia. Para la calibración de velocidad real, consulte la calibración de velocidad 6.2
