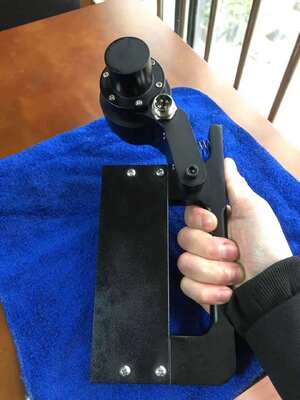

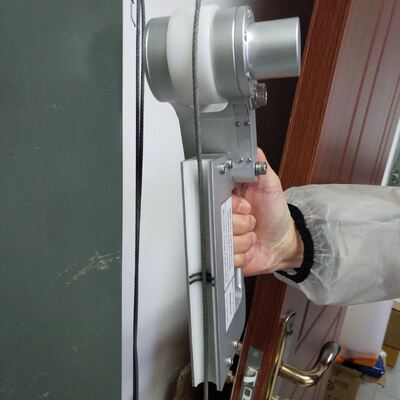

HRD-150 Detector de defectos de cuerda de cable de ascensor Tester NDT electromagnético interno externo de cable roto Máquina de inspección de defectos de corrosión por desgaste

HRD-150 Detector de defectos de cuerda de cable de ascensor Tester NDT electromagnético interno externo de cable roto Máquina de inspección de defectos de corrosión por desgaste

I. Resumen del producto

◆ puede probar en línea la cuerda de alambre, el alambre roto interno y externo, el desgaste, la corrosión, la deformación, los hilos sueltos, el alambre saltado, los cambios de material y otros defectos.

◆ los resultados de los ensayos pueden cumplir con las normas de diferentes industrias y pueden mostrarse en forma de número de cables rotos y la relación entre el área del cable roto y el área total del cable roto.

◆ interfaz USB de ordenador para el muestreo directo, el procesamiento y el análisis, con alarma de sonido y luz en línea y visualización de resultados en tiempo real.

◆ estructura circular del sensor, circunferencia, magnetización axial, magnetización de la cuerda de alambre hasta el estado de saturación.

◆ El sensor adopta una cáscara de aleación de aluminio, que es impermeable, a prueba de polvo, a prueba de golpes y a prueba de humedad.

◆ trabajo estable, rendimiento fiable, alta precisión de detección, fuerte rendimiento antiinterferencia, datos precisos.

◆ software para adaptarse a varios sistemas operativos de computadoras Windows98/2000 / xp/Vista/windows7

◆ de conformidad con las disposiciones de la ley nacional de metrología y la ley nacional de seguridad de la producción,cada instrumento deberá ser inspeccionado por el instituto nacional de metrología como un tercero de conformidad con la norma estadounidense ASTM1571., y se expedirá el informe de ensayo para obtener la cualificación jurídica.

◆ ampliamente utilizado en la minería, en el teleférico, en equipos de elevación, en ascensores, en maquinaria portuaria, en puentes de cable y en otros campos.

2Configuración y modelo del sistema

(1) El diámetro de la cuerda de alambre del ascensor es de 8-16 mm

(2) El modelo total de detector de fallos por ordenador de cuerda de alambre es E15/E20

3Especificaciones

Las normas: GB/T21837-2008, ASTM E1571-2001 (especificación estándar para el examen electromagnético del cable de acero ferromagnético), GB/T5972-2006/ISO 4309:90, GB8918 ◄ 2006

Rango de detección:Φ1,5 mm (se puede elegir un sensor diferente)
Velocidad relativa entre el sensor y el cable:0.06.0 m/s Mejor opción:0.3 ∙ 1,5 m/s
Disposición máxima entre la manga de guía y la cuerda de alambre: 2·6 mm,disposición permitida: 0·15 mm

Tipo de archivo de salida: Excel

Alarma: alarma acústica y luminosa
Detección de la ubicación de la cuerda de alambre rota
Precisión cualitativa del juicio: 99,99%
Evaluación cuantitativa
Error de repetibilidad de la sensibilidad: ±0,055%
Error de visualización: ±0,2%
Error de detección de la ubicación, ((L): ±0,2%
Potencia: 5 V fuente de alimentación del ordenador
Peso del sensor: < 10 kg (sensor normal)

Temperatura del medio ambiente: -10°C~40°C

Presión del aire: 86 ~ 106Kpa

Humedad relativa: ≤ 85%

4.Core técnico y cualificación jurídica

(1) Instrumento virtual: incertidumbre infinita de la cuerda de alambre.Sólo mediante el uso de la tecnología de instrumentos virtuales, la sustitución de instrumentos tradicionales por software y el uso de un ordenador para tomar muestras directamente,Podemos asegurarnos de que no se pierda la inspección y el juicio erróneo, al igual que ver una película, escaneando todo el proceso de la cuerda de alambre, los resultados son precisos y repetibles.

(2) Tres instrumentos de determinación: de acuerdo con las normas nacionales para desechos de cable de alambre en diferentes industrias, este producto aplica electromagnético cualitativo, cuantitativo, posicionamiento,ensayo no destructivo en línea del alambre roto interno y externo del cable de alambre, óxido, desgaste, alteración de la superficie de la sección del metal, hebras sueltas, alambre saltante, deformación, anormalidades del material y otros defectos.

(3) Instrumentos jurídicos: de acuerdo con las disposiciones de la ley nacional de metrología y la ley nacional de seguridad de la producción,cada instrumento es inspeccionado por el instituto nacional de metrología de acuerdo con la norma estadounidense ASTM1571-2006 y GB/t21387-2008 como un tercero, y se expide el informe de ensayo para obtener la cualificación jurídica.

5Indicadores técnicos

Se puede detectar un rango completo de diámetro de cuerda de alambre: Φ 1,5-300 - mm (necesidad de configurar diferentes series de especificaciones del sensor)

Velocidad relativa entre el sensor y la cuerda de alambre: 0,0 - 6,0 m/s mejor: 0,3 - 1,5 m/s

La mejor brecha entre la manga de guía del sensor y la cuerda de alambre es 2 - 6 mm, y la brecha permitida es 0 - 15 mm

Capacidad de detección de defecto de alambre roto (LF)

Calidad: la precisión de detección cualitativa de un solo alambre roto concentrado es del 99,99%

Cuantificación: el número de raíces rotas en un solo lugar permite que una o una raíz equivalente juzgue mal

Más de 100 veces la detección cuantitativa con una sola rotura de raíz centralizada sin error, la tasa de precisión es ≥92%

Tasa cuantitativa de cambio de la sección transversal del metal (LMA)

Error admisible de la sensibilidad de detección, repetibilidad: ±0,055%

Error admisible de la indicación de la exactitud de detección: ± 0,2%

Capacidad de detección de posición (L): error porcentual de longitud de detección: ±0,2%

Fuente de alimentación: energía de la batería del ordenador 5V

Peso del sensor: especificación comúnmente utilizada < 10 kg

Temperatura ambiente: -10°C~40°C presión atmosférica: 86~106Kpa humedad relativa: ≤85%
