Instrumento virtual defectoscopio de cable industrial HRD-150, posicionamiento cuantitativo, detector END para inspección de cables de elevador, minería y grúa

Instrumento Virtual HRD-150 para Defectoscopia de Cables de Acero Industrial, Posicionamiento Cuantitativo NDT Detector para Inspección de Cables de Ascensor, Minería y Grúa

I. Descripción General del Producto

◆ Puede probar en línea roturas internas y externas de alambres, desgaste, corrosión, deformación, hebras sueltas, saltos de alambre, cambios de material y otros defectos en el cable de acero.

◆ Los resultados de la prueba pueden cumplir con los estándares de diferentes industrias y se pueden mostrar en forma del número de alambres rotos y la relación del área de alambres rotos con el área total de alambres rotos.

◆ Interfaz USB de computadora para muestreo, procesamiento y análisis directos, con alarma sonora y luminosa en línea y visualización de resultados en tiempo real.

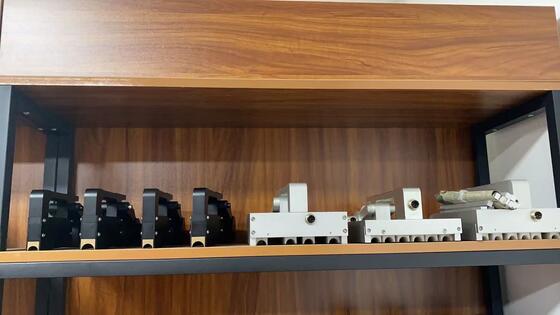

◆ Estructura circular del sensor, rodea circunferencialmente, magnetización axial, magnetización del cable de acero a estado de saturación.

◆ El sensor adopta una carcasa de aleación de aluminio, que es impermeable, a prueba de polvo, a prueba de golpes y a prueba de humedad.

◆ Trabajo estable, rendimiento confiable, alta precisión de detección, fuerte rendimiento antiinterferente, datos precisos.

◆ El software se adapta a varios sistemas operativos de computadora Windows98/2000/xp/Vista/windows7

◆ De acuerdo con las disposiciones de la ley nacional de metrología y la ley nacional de seguridad en la producción, cada instrumento será inspeccionado por el instituto nacional de metrología como tercero de acuerdo con el estándar estadounidense ASTM1571, y se emitirá el informe de prueba para obtener la calificación legal.

◆ Ampliamente utilizado en minería, teleféricos, equipos de elevación, ascensores, maquinaria portuaria, puentes de cable y otros campos.

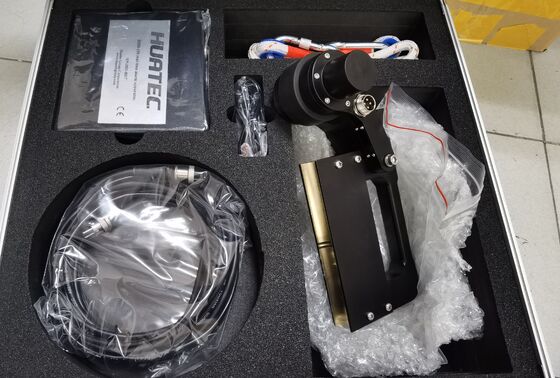

2. Configuración del sistema y modelo

(1). Diámetro del cable de acero del ascensor es de 8-16 mm

(2). El modelo total del detector de fallas de cable de acero para computadora es E15/E20

3. Especificaciones

Estándares: GB/T21837-2008, ASTM E1571-2001 (Especificación estándar para examen electromagnético de cables de acero ferromagnético), GB/T5972-2006/ISO 4309:90, GB8918—2006

Rango de detección: Φ1.5—30 mm (elegir sensor diferente)
Velocidad relativa entre el sensor y el cable de acero: 0.0—6.0 m/s Mejor opción: 0.3—1.5 m/s
Mejor espacio entre la funda guía y el cable de acero: 2—6 mm, espacio permitido: 0—15 mm

Tipo de archivo de salida: Salida de archivos de Word

Alarma: Alarma sonora y luminosa
Detección de ubicación de rotura de alambre en el cable (LF)
Precisión del juicio cualitativo: 99.99%
Evaluación cuantitativa
Error de repetibilidad de sensibilidad: ±0.055%
Error de visualización: ±0.2%
Error de detección de ubicación, (L): ±0.2%
Potencia: fuente de alimentación de computadora de 5V
PESO DEL SENSOR: < 10 kg (Sensor regular)

Temperatura ambiente -10℃~40℃

Presión atmosférica: 86~106 Kpa

Humedad relativa: ≤85%

4. Núcleo técnico y calificación legal

(1). Instrumento virtual: incertidumbre infinita del cable de acero. Solo utilizando tecnología de instrumento virtual, reemplazando el instrumento tradicional con software y utilizando la computadora para muestrear directamente, podemos garantizar que no haya inspecciones omitidas ni juicios erróneos, al igual que ver una película, escaneando todo el proceso del cable de acero, los resultados son precisos y repetibles.

(2). Instrumento de tres determinaciones: de acuerdo con los estándares nacionales de desecho de cables de acero en diferentes industrias, este producto aplica pruebas no destructivas electromagnéticas cualitativas, cuantitativas, de posicionamiento y en línea de alambres rotos internos y externos, óxido, desgaste, cambio de área de sección transversal de metal, hebras sueltas, saltos de alambre, deformación, anomalías de material y otros defectos.

(3). Instrumentos legales: de acuerdo con las disposiciones de la ley nacional de metrología y la ley nacional de seguridad en la producción, cada instrumento es inspeccionado por el instituto nacional de metrología de acuerdo con el estándar estadounidense astm1571-2006 y GB/t21387-2008 como tercero, y se emite el informe de prueba para obtener la calificación legal.

5. Indicadores técnicos

Rango completo de diámetro de cable de acero detectable: Φ 1.5-300 - mm (necesita configurar sensor de especificaciones de serie diferente)

Velocidad relativa entre el sensor y el cable de acero: 0.0 -- 6.0 m/s mejor: 0.3 -- 1.5 m/s

El mejor espacio entre la funda guía del sensor y el cable de acero es de 2 -- 6 mm, y el espacio permitido es de 0 -- 15 mm

Capacidad de detección de defectos de alambre roto (LF)

Cualitativo: la precisión de detección cualitativa de rotura de alambre concentrada única es del 99.99%

Cuantificación: el número de raíces rotas en un solo lugar permite un error de juicio de una o una raíz equivalente

Más de 100 veces de detección cuantitativa con rotura de raíz concentrada única sin error, la tasa de precisión es ≥92%

Tasa de cambio cuantitativo de la sección transversal del metal (LMA)

Error permisible de repetibilidad de la sensibilidad de detección: ±0.055%

Error permisible de indicación de precisión de detección: ± 0.2%

Capacidad de detección de posición (L): error porcentual de la longitud de detección: ±0.2%

Fuente de alimentación: batería de computadora de 5V

Peso del sensor: especificación comúnmente utilizada < 10 kg

Temperatura ambiente: -10℃~40℃ presión atmosférica: 86~106 Kpa  humedad relativa: ≤85%
