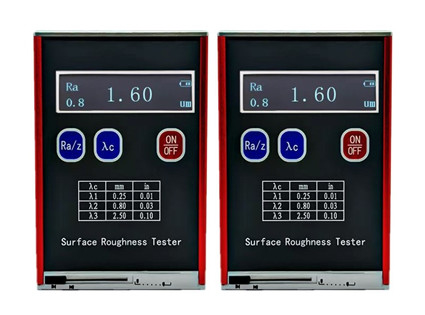

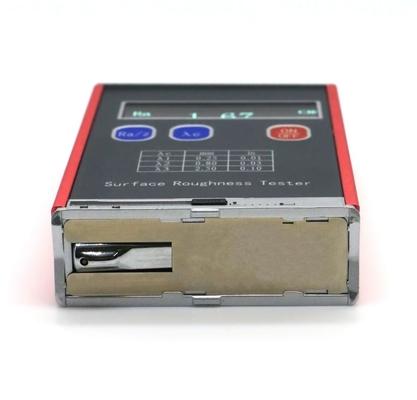

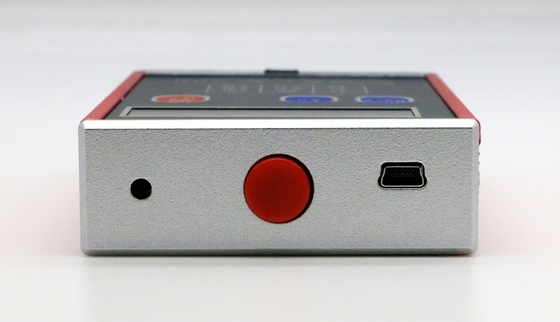

Tester de rugosidad de superficie de bolsillo Ra Rz Rt Rq
Introducción general
El SRT-5000B es una nueva generación de la serie de probadores de rugosidad superficial.portabilidad y rendimiento estableEl probador se utiliza ampliamente para medir la rugosidad superficial de varios metales y no metales.Su estructura integrada de sensor y cuerpo principal y su diseño portátil lo hacen adecuado para su uso en las plantas de producción.
1- Posee Ra, Rz, Rt, Rq.
2- De bolsillo, fácil de llevar, anti-choque y vibración.
3La calibración de un punto es sencilla y fácil de usar, y puede completarse rápidamente por el usuario.
4Sensor cerámico piezoeléctrico, firme y duradero.
5.256*64 pantalla OLED con alto brillo, bajo consumo de energía y exquisita pantalla de fuentes.
6Batería de litio recargable de gran capacidad, largo tiempo de trabajo.
7- Posee 0.25, 0.8, 2,5, tres tipos de longitud de muestreo.
8Cubierta metálica, fuerte capacidad anti-interferencia.
9.Conforme con las normas GB, ISO, DIN y JIS.
10Chip DSP de alta velocidad, alta velocidad de computación.
11.Velocidad de cálculo rápida, sólo toma 2 segundos para completar el cálculo después de la carrera de medición.
Principio de trabajo
Cuando el sensor fue accionado por un conductor para hacer un movimiento lineal uniforme a lo largo de la superficie de ensayo,el lápiz que toca la superficie de trabajo se mueve hacia arriba y hacia abajo a lo largo de la superficie de trabajo perpendicularmenteSu movimiento se convierte en señales eléctricas, que son amplificadas, filtradas y transformadas en señales digitales a través de A/D. Las señales son procesadas por la CPU en Ra, Rz,Valores de Rq y Rt y luego mostrados en la pantalla.
Cuadro de longitud de muestreo recomendada
| El valor de las emisiones de CO2 |
Rz (μm) |
longitud de muestreo λc (mm) |
| > 5 ~ 10 |
> 20 ~ 40 |
2.5 |
| > 2,5 ~ 5 |
> 10 ~ 20 |
| > 1,25 ~ 2.5 |
> 6,3 ~ 10 |
0.8 |
| > 0,63 ~ 1.25 |
> 3,2 ~ 6.3 |
| > 0,32 ~ 0.63 |
> 1,6 ~ 3.2 |
| > 0,25 ~ 0.32 |
> 1,25 ~ 1.6 |
0.25 |
| > 0,20 ~ 0.25 |
> 1,0 ~ 1.25 |
| > 0,16 ~ 0.20 |
> 0,8 ~ 1.0 |
| > 0,125 ~ 0.16 |
> 0,63 ~ 0.8 |
| > 0,1 ~ 0.125 |
> 0,5 ~ 0.63 |
| > 0,08 ~ 0.1 |
> 0,4 ~ 0.5 |
| > 0,063 ~ 0.08 |
> 0,32 ~ 0.4 |
| > 0,05 ~ 0.063 |
> 0,25 ~ 0.32 |
| > 0,04 ~ 0.05 |
> 0,2 ~ 0.25 |
| > 0,032 ~ 0.04 |
> 0,16 ~ 0.2 |
| > 0,025 ~ 0.032 |
> 0,125 ~ 0.16 |
| > 0,02 ~ 0.025 |
> 0,1 ~ 0.125 |
Parámetros técnicos
1.Parámetros (μm):Ra, Rz, Rq, Rt
2.Duración de travesía (mm):6
3.Duración de la muestra (mm):0.25, 0.80, 2.50
4.Duración de la evaluación (mm):1.25, 4.0, 5.0
5.Rango de medición (μm):Ra, Rq: 0,05 ~ 15,0 Rz, Rt: 0,1 ~ 50
6.Error de visualización: ± 10 nm + 0,1 A)
7.Repetibilidad del valor mostrado:<6%
8. Estilos: punta de diamante Radio:10 μm±1 μm Ángulo de punta de diamante:
9.Fuerza de medición estacionaria y sus variaciones del lápiz:
Fuerza de medición estacionaria: ≤ 0,016N
Variación de la fuerza de medición: ≤ 800N/m
10.Presión del sensor dependiente del deslizamiento: ≤ 0,5 N
11. Batería:3Batería de iones de litio de 7 V
12.Dimensiones generales: 106 mm × 70 mm × 24 mm
13.Peso: 200 g
14Condiciones de funcionamiento:
Temperatura: -20°C ∼40°C
Humedad relativa: < 90%
No hay vibración, no hay medios corrosivos
15- Condiciones de almacenamiento: Temperatura: -25°C-60°C Humedad relativa: < 90%
-
-
| |
Parte |
Cantidad |
| Estándar |
SRT-5000B del anfitrión |
1 |
| Adaptador de corriente de 5 V |
1 |
| Cable USB |
1 |
| Manual de funcionamiento |
1 |
| Tarjeta de garantía |
1 |
| Certificado de calibración |
1 |
| Lista de embalaje |
1 |
| Certificado cualificado |
1 |
| Cuadro de equipo |
1 |
| No se puede optar |
Modelo de muestra estándar |
1 |
| Apoyo de vidrio |
1 |
-
