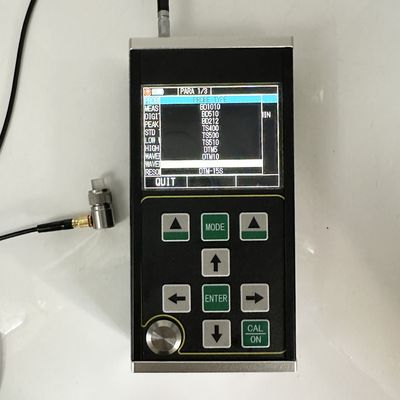

Medidor de espesor ultrasónico de alta precisión TG-5700 con modo de escaneo A/B y resolución de 0,001 mm

TG-5700 es un nuevo tipo de medidor de espesor ultrasónico digital portátil de alta precisión con escaneo A/B. Adopta el principio de medición de espesor ultrasónico basado en la reflexión del pulso. Es adecuado para medir el espesor del material que puede hacer que la onda ultrasónica se propague en él a una velocidad constante y obtenga el reflejo de su parte posterior. La resolución de medición es de 0,001 mm y el rango de medición es tan fino como 0,15 mm (acero).

Este producto puede medir con precisión placas y piezas procesadas. Por otro lado, puede monitorear el grado de adelgazamiento de tuberías y recipientes a presión en equipos de producción después de la corrosión durante el uso. Se puede utilizar en petróleo, industria química, metalurgia, construcción naval, aeroespacial, energía y otros campos.

Este producto cumple con los siguientes estándares: Especificación de calibración para medidor de espesor ultrasónico (JJF 1126-2004).

• Este producto tiene modo A-scan, modo B-scan y modo de visualización numérica
• El rango de medición es amplio y se adopta la tecnología única de "eco múltiple" para realizar la medición de piezas ultrafinas, con un espesor de medición mínimo de 0,15 mm (acero)
• Este producto puede medir el espesor con alta precisión y la resolución máxima de medición puede alcanzar 0,001 mm; La resolución de repetición puede alcanzar ± 0,002 mm.
• Tiene las funciones de recubrimiento penetrante y medición de eco a eco, que se utiliza para medir materiales con capa de pintura y recubrimiento en la superficie.
• Múltiples modos de medición: los modos mb-e, EE y me-e cumplen con la medición de piezas de trabajo gruesas convencionales; El modo delgado realiza la medición de piezas delgadas
• Los modos numéricos incluyen: modo de valor de espesor convencional, modo de tasa de diferencia/reducción y modo de valor máximo
• Dos modos de ganancia: ganancia automática/ganancia manual
• Se puede configurar el apagado manual y el apagado automático, con función de ahorro de energía.
• Admite una variedad de sondas, incluida la sonda de doble cristal y la sonda de cristal único, y admite sondas de alta frecuencia de hasta 20 MHz.
• Admite almacenamiento masivo y puede almacenar 100.000 valores de espesor, 500 grupos de formas de onda de escaneo A y 500 grupos de formas de onda de escaneo B al mismo tiempo.
• Gran pantalla TFT-LCD en color de 3,5 pulgadas con resolución de alta definición (QVGA) de 320x240
• Tiene una variedad de métodos de calibración, admite calibración de un punto, calibración multipunto y modos de calibración manual, y puede calibrar la velocidad del sonido y la posición cero de la sonda al mismo tiempo; Admite la corrección de trayectoria en V de la sonda de doble cristal
• Soporta la conversión del sistema métrico y británico; Puede cambiar entre unidades de milímetros y pulgadas.
• Admite visualización en inglés

Es adecuado para medir el espesor de metales (como acero, hierro fundido, aluminio, cobre, etc.), plásticos, cerámica, vidrio, resina, fibra de vidrio y otros buenos conductores ultrasónicos.

El principio de medición del espesor por ultrasonidos es similar al de la medición de ondas de luz. El pulso ultrasónico emitido por la sonda llega al objeto medido y se propaga en él. Cuando llega a la interfaz del material, se refleja de regreso a la sonda. El espesor del material medido se determina midiendo con precisión el tiempo de propagación ultrasónica en el material.

Nota: la empresa se reserva el derecho de realizar modificaciones técnicas sin previo aviso.

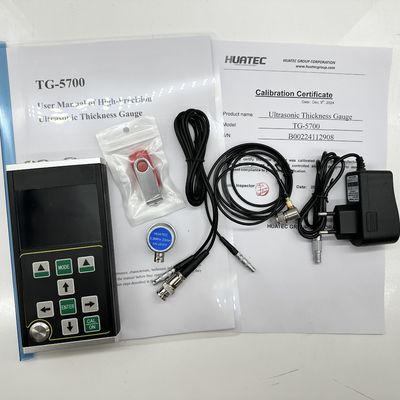

• Unidad principal TG-5700 - 1ud
• Transductor de elemento único 2,5 M Φ20, rango de prueba 4-1800 mm - 1 pieza
• Botella acoplante - 1ud
• Estuche de transporte - 1 pieza
• Manual de instrucciones - 1 pieza
• Certificado de calibración - 1ud

• Varias sondas con diferente frecuencia, sonda única de 8 mm/10 mm/12 mm y sondas de espesor ultrasónicas TR
• Varios bloques de cuña escalonados
• Software de datos para PC

Embalaje: paquete estándar de exportación, cantón.
