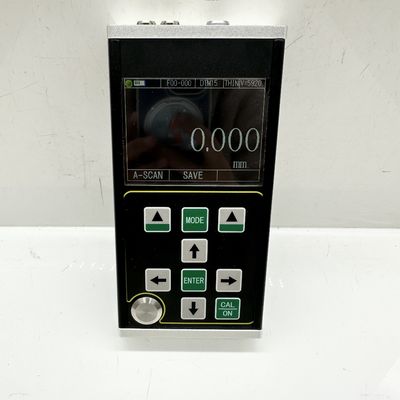

TG-5700 Medidor de espesor ultrasónico de alta precisión
El TG-5700 es un medidor de espesor ultrasónico digital de alta precisión portátil de nueva generación con capacidades de escaneo A / B.Utilizando el principio de reflexión por pulso de la medición del espesor ultrasónico, ofrece una precisión excepcional con una resolución de medición de 0,001 mm y un rango tan delgado como 0,15 mm (acero).
Resumen del producto
Este instrumento avanzado mide con precisión las placas y los componentes procesados mientras monitoriza el adelgazamiento inducido por la corrosión en tuberías y recipientes a presión durante el servicio.metalurgiaSe ajusta a las especificaciones de calibración para el medidor de espesor ultrasónico (JJF 1126-2004).
Principales características de las funciones
- Modo de visualización múltiple: A-scan, B-scan y visualización numérica
- Amplio rango de medición con tecnología única de "eco múltiple" para piezas ultrafinas (acero mínimo 0,15 mm)
- Medición de alta precisión con una resolución de hasta 0,001 mm y una resolución de repetición de ± 0,002 mm
- Revestimiento penetrante y medición eco-eco para materiales con pintura y recubrimientos superficiales
- Modo de medición múltiple: MB-E, E-E, ME-E para piezas de trabajo convencionales; modo THIN para piezas finas
- Modo numérico: espesor convencional, diferencia/velocidad de reducción y modo valor máximo
- Modo doble de ganancia: control de ganancia automático y manual
- Función de ahorro de energía con ajustes de apagado manual/automático
- Soporta varias sondas incluyendo doble cristal y cristal único, hasta 20MHz de alta frecuencia
- Capacidad de almacenamiento de masa: 100 000 valores de espesor, 500 formas de onda de escaneo A, 500 formas de onda de escaneo B
- 3Pantalla TFT-LCD a color de 5 pulgadas con resolución 320x240 QVGA
- Métodos de calibración múltiple: calibración en un punto, en varios puntos y manual
- Conversión de unidades métricas/imperiales y soporte del idioma inglés
Materiales aplicables
Apto para medir el grosor de metales (acero, hierro fundido, aluminio, cobre), plásticos, cerámica, vidrio, resina, fibra de vidrio y otros conductores ultrasónicos.
Principios básicos
La medición del espesor ultrasónico funciona de manera similar a la medición de ondas de luz.El espesor del material se determina midiendo con precisión el tiempo de propagación ultrasónica a través del material.
Parámetros de las especificaciones
Nota: La empresa se reserva el derecho de realizar modificaciones técnicas sin previo aviso.
| Parámetro |
Especificaciones del TG-5700 |
| Tipo de sonda |
Proba de cristal único / de cristal doble |
| Rango de medición (acero 45#) |
0.15 mm - 1800 mm |
| Estabilidad de la indicación |
Tecnología de cruce cero y eco múltiple para una alta estabilidad y fiabilidad |
| Frecuencia de medición |
4Hz, 8Hz, 16Hz. ¿Qué quieres decir? |
| Resolución |
0.1mm, 0.01mm, 0.001mm (0.01 pulgadas, 0.001 pulgadas, 0.0001 pulgadas) |
| Precisión |
0.001 mm |
| Generador de pulso |
Emisión de onda cuadrada negativa con coincidencia automática de la sonda |
| Rango de velocidad del sonido |
Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2. |
| Bloque de calibración |
4 mm (acero) |
| Apagado automático |
5 minutos, 10 minutos, 20 minutos, o el apagado manual |
| Calibración de la sonda |
Calibración en un punto, calibración en varios puntos |
| Ganancias |
Control de ganancia automático, control de ganancia manual (0-70dB) |
| Modo de detección |
La frecuencia de radio (RF), la media onda positiva (POS), la media onda negativa (NEG), la onda completa (FULL) |
| Modo de medición |
El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
| Modo numérico |
Valor del espesor, diferencia/tasa de reducción, valor máximo/mínimo |
| Modo de exploración A |
Disponible |
| Modo de exploración B |
Disponible |
| Indicación del acoplamiento |
Disponible |
| Indicación de la batería |
Disponible |
| Lenguaje |
Inglés |
| Unidad |
mm/pulgada |
| Operación del menú |
Disponible |
| Función del software |
Configuración dinámica de puertas, blanqueo, echo blanqueo, congelación de eco, traducción y escalado |
| Función de almacenamiento |
100,000 valores de espesor (100 grupos), 500 formas de onda de escaneo A, 500 formas de onda de escaneo B |
| Actualización del programa host |
Disponible |
| Muestra |
3.5" pantalla QVGA (320×240) TFT-LCD a color |
| Transmisión de datos |
Comunicación en serie RS-232 y USB |
| Temperatura de trabajo |
-10°C a +50°C (requisitos especiales: -20°C) |
| Voltado de trabajo |
Cuatro baterías AA con señal de bajo voltaje |
| Dimensión general |
Cuadro de las medidas de ensayo |
| Peso total |
310 g (sin batería) |
| Batería |
4 baterías AA secas |

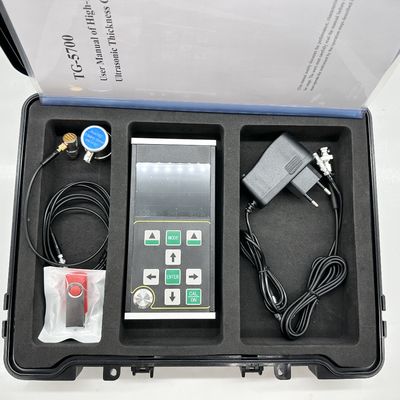

Entrega estándar
- Unidad principal TG-5700 - 1pc
- 2.5M Φ20 transductor de un solo elemento (rango de ensayo 4-1800 mm) - 1pc
- Botella de planta de unión - 1pc
- Búsqueda de equipaje - 1pc
- Manual de instrucciones - 1 pieza
- Certificado de calibración - 1pc
Accesorios opcionales
- Varias sondas con frecuencia diferente, una sola sonda de 8 mm/10 mm/12 mm y sondas de espesor ultrasónico TR
- Bloques de cuña de varios pasos
- Software de datos para PC
Embalaje
Paquete estándar de exportación, cantón
Probelas opcionales
| Modelo de la sonda |
Frecuencia |
Tamaño |
Rango de acción |
| TS400 Sonda de doble cristal |
10 MHz |
5 mm |
0.5 a 50 mm |
| TS500 Sonda de doble cristal |
5MHz |
5 mm |
1.0 a 65 mm |
| TS510 Sonda de doble cristal |
5MHz |
10 mm |
1.0 a 500 mm |
| DTM15 Sonda de cristal único |
15 MHz |
6 mm |
0.15-22,5 mm |
| DTM7.5 Sonda de cristal único |
7.5MHz |
6 mm |
0.5-22.5 mm |
| DTM10 Sonda de cristal único |
10 MHz |
6 mm |
0.3-22.5 mm |
| DTM5 Sonda de cristal único |
5MHz |
6 mm |
1.0-22.5 mm |
| BD510 Sonda de cristal único |
10 MHz |
10 mm |
Entre 1 y 1000 mm |
| BD212 Sonda de cristal único |
2MHz |
12 mm |
4-1800 mm |
| Cables de sonda de doble cristal |
- |
| Cables de sonda de cristal único |
- |
