HPA-620PRT Detector de fallas ultrasónico portátil de matriz en fases TFM Imaging C-Scan Equipo NDT de pantalla táctil de 10,4 pulgadas

Detector de fallas ultrasónico de arreglo en fase portátil HPA-620PRT, imagen TFM, escaneo C, pantalla táctil de 10.4 pulgadas, equipo NDT

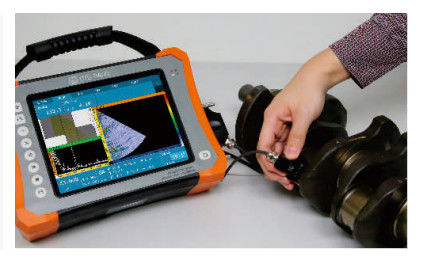

El HUATEC HPA-620PRT es un nuevo detector de fallas ultrasónico de arreglo en fase portátil 32:128PR desarrollado recientemente.

Está equipado con el módulo de inspección ultrasónica convencional, módulo TOFD, módulo de arreglo en fase convencional y módulo de imagen TFM, que admite el escaneo concurrente de TOFD y arreglo en fase, así como sondas de doble arreglo. Con una pantalla táctil resistente al agua y al aceite y capacidades de grabación de datos de prueba de curso completo, el HUATEC HPA-620PRT es un detector de fallas avanzado e inteligente de arreglo en fase TFM con función de escaneo C.

Parámetro:

Alcance:

Inspección de Soldaduras Convencionales

Inspección de escaneo C de arreglo en fase de materiales compuestos

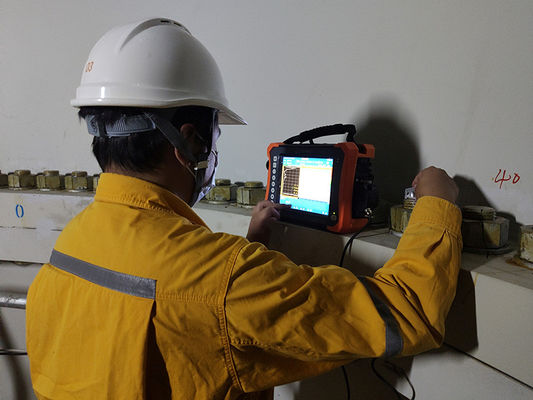

Inspección de Pernos y Tuberías Roscadas

Inspección de Juntas de PE

Solución de Inspección de Soldaduras de Tubos de Pequeño Diámetro

Características:

Canales de Inspección

• Módulo de arreglo en fase 38:128PR
• Módulo de imagen TFM
• Escaneo concurrente de TOFD y arreglo en fase
• Soporta sondas de doble arreglo
• TOFD de 2 canales; inspección ultrasónica convencional de 2 canales

La funcionalidad del HPA-620PRT ofrece una gran satisfacción a las diversas demandas de los usuarios.

Módulo de Arreglo en Fase

• Inspección TFM de onda longitudinal; Inspección TFM de onda transversal
• Inspección TFM de soldadura a tope; Inspección convencional de soldadura a tope; Inspección convencional de soldadura a tope (con escaneo concurrente de TOFD y arreglo en fase)
• Inspección TFM de escaneo C e inspección convencional de escaneo C para placas
• Inspección TFM y inspección convencional de pernos
• Inspección TFM de corrosión; inspección convencional de corrosión
• Inspección TKY

Módulo TOFD

• Configuración de parámetros de procedimiento; configuración de parámetros de sonda y cuña

Los usuarios pueden calcular parámetros relevantes basados en los parámetros de sonda y procedimiento, incluyendo: PCS, cobertura de escaneo, cobertura de fondo, ángulos incluidos del haz.

Pantalla

• El HPA-620PRT está equipado con una pantalla TFT de grado industrial de 10.4 pulgadas, con operación táctil, que proporciona pantallas óptimas bajo luz intensa y en exteriores.

Diseño de Procedimiento

• Ofreciendo modelos de simulación de procesos, el HPA-620PRT también puede construir un modelo importando las dimensiones de los objetos a través de software CAD. Personaliza el proceso de inspección dedicado de los usuarios y proporciona un servicio integral para toda la gama de soluciones.
