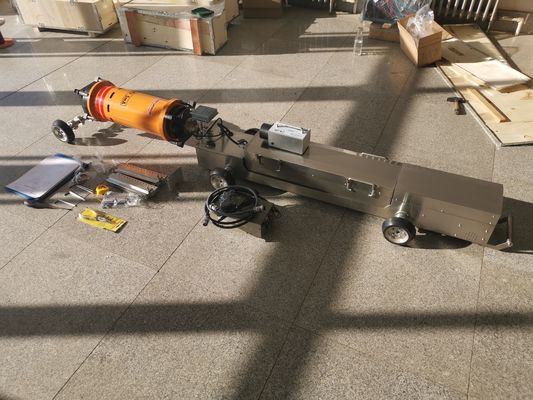

HXPC-100B3X X-ray Pipeline Crawler con precisión de posicionamiento de ±5 mm, Crawler de pruebas radiográficas para sitios de construcción de tuberías
Características
l A diferencia de controlar los equipos escuchando sonidos, los manipuladores pueden controlar los momentos de exposición y manipular los crawlers de tuberías de rayos X para moverse hacia adelante o hacia atrás mediante un orientador magnético.
l Los localizadores magnéticos tienen las siguientes características: mayor precisión posicional, fuerte penetrabilidad y mayor estabilidad. El transmisor magnético está equipado con pantalla eléctrica.
l Los crawlers de tuberías de rayos X pueden mostrar el voltaje de la batería y juzgar directamente el uso de la batería.
l El software de los crawlers de tuberías de rayos X está escrito con códigos de falla. Consulte la tabla de códigos de falla para detectar malfuncionamientos del equipo.
l El crawler de tuberías de rayos X tiene un tamaño más pequeño, un peso más ligero y es más conveniente para el transporte y la operación.
l Equipado con todo tipo de funciones de protección, incluida la protección contra el agua, protección por inactividad de 20 minutos, etc.
l Los usuarios pueden reemplazar el controlador, la placa de circuito y otras piezas fácilmente debido al diseño modular.
l El generador adopta un pequeño detector de fallas portátil de cono circular 1605: el controlador y la cabeza de la máquina están separados, lo que es más conveniente para que los usuarios reemplacen, depuren y prueben. Si el generador está equipado con el controlador, el conjunto completo se puede utilizar como un detector de fallas portátil.
l El crawler está equipado con una carga falsa y el tiempo se establece en 0.2 minutos. El crawler puede simular el trabajo de carga real, como la exposición, el movimiento hacia adelante o hacia atrás sin conectar la cabeza de la tubería. Esta función permite a los usuarios aprender a localizar y determinar la falla.
l El eje de alargamiento adopta una conexión sin llave, que es más conveniente de reemplazar.
l El receptor magnético tiene 8 rangos de engranajes, que satisfacen los requisitos de diferentes diámetros.
Parámetros
|
Modelo de crawler
|
HXPC-100B3X
|
|
Diámetro interior de tubería aplicable
|
Φ170-380mm (Diámetro interior)
|
|
Pendiente óptima de escalada de tubería de limpieza
|
12°
|
|
método de control
|
Posicionamiento magnético
|
|
voltaje de salida
|
60-160 kv
|
|
Corriente de salida
|
3 mA
|
|
tiempo de exposición
|
0-3 min
|
|
precisión de posicionamiento
|
±5 mm
|
|
Velocidad de desplazamiento
|
12 m/min
|
|
Voltaje/capacidad de la batería
|
108V/10AH
|
|
Distancia de caminata sin exposición
|
1 km (ida y vuelta)
|
|
Espesor de pared aplicable
|
≤10mm
|
|
Longitud total del crawler (mm)
|
1870
(cuerpo del vehículo 1170 mm, generador 600 mm, conexión 100)
Modo de conducción
|
|
Unidad única
|
tamaño del punto focal
|
|
1.0*3.5
|
Ángulo de radiación de rayos X
|
|
360°*40°
|
Temperatura ambiente de operación
|
|
-20°C a +75°C
|
temperatura de almacenamiento
|
|
0°C a +60°C
|
Humedad ambiental aplicable
|
|
≤85%
|
Peso de la caja de la batería
|
|
25Kg
|
,42KgPeso del generador
|
|
8.5kg
|
Peso de escalada
|
|
≤
|
30kgRadio de giro del crawler
|
|
＞
|
15DTipo de generador
|
|
Tubo de vidrio HUATEC XXH-1605
|

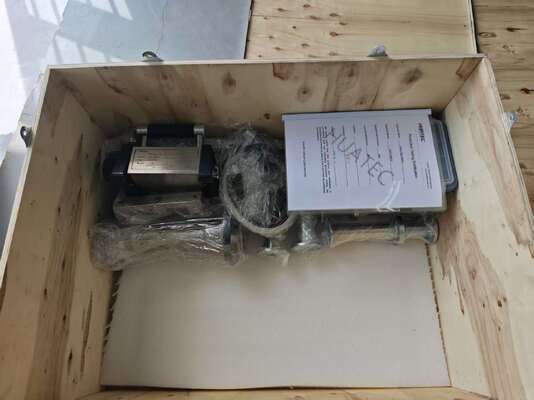

Entrega estándar
|
No.
|
Contenido de la composición
|
Cantidad
|
Comentario
|
1
|
|
Crawler (vehículo)
|
1 ud.
|
Accesorios opcionales
|
|
|
Generador de rayos X
|
1 ud.
|
Accesorios opcionales
|
|
|
Paquete de baterías
|
2 cajas
|
4
|
|
|
Cargador de batería
|
1 ud.
|
Accesorios opcionales
|
|
|
Transmisor localizador magnético
|
1 ud.
|
Accesorios opcionales
|
|
|
Receptor de posicionamiento magnético
|
1 ud.
|
Accesorios opcionales
|
|
|
Cargador de posicionamiento magnético
|
1 ud.
|
Accesorios opcionales
|
|
|
Eje de alargamiento
|
1 juego
|
15
|
11
|
|
Ruedas (grandes)
|
1 juego
|
15
|
11
|
|
Ruedas (pequeñas)
|
1 juego
|
15
|
11
|
|
Placa de alargamiento
|
1 juego
|
15
|
12
|
|
Herramienta
|
1 juego
|
13
|
|
|
Certificado de conformidad, manual
|
1 ud.
|
Accesorios opcionales
|
|
|
Dibujo de ensamblaje
|
1 juego
|
15
|
|
|
Tabla de comparación de fallas
|
1 ud.
|
Accesorios opcionales
|
|
Pantalla de plomo/
Letra de plomo/ Casete/ IQI/ Película/ Visor de película/ Densímetro/ Dosímetro personal de radiación/ Ropa protectora/ Lámpara de alarma de rayos gamma
