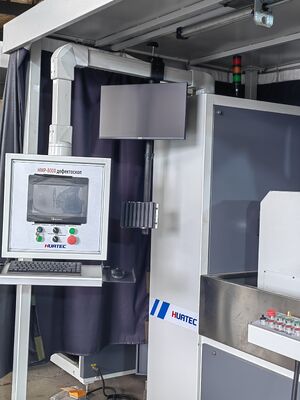

Máquina de detección de defectos de partículas magnéticas fluorescentes tipo banco HMP-8000 para piezas de tipo anillo de engranaje
1Principio de trabajo
La detección de partículas magnéticas utiliza la interacción entre el campo magnético de fuga y el polvo magnético en el defecto de la pieza de trabajo.Se aprovecha la diferencia entre los defectos superficiales y los defectos cercanos a la superficie de los productos de hierro y acero (como las grietas).El campo magnético de estos materiales se distorsionará después de la magnetización en el lugar discontinuo de estos materiales.que forman parte de la fuga de flujo magnético y que producen un campo de fuga magnéticaAsí, atrayendo el polvo magnético para formar la acumulación de polvo magnético en el defecto - rastro magnético, en condiciones de iluminación adecuadas, mostrando la ubicación y la forma del defecto
2. Uso
La máquina de detección de fallas de partículas magnéticas fluorescentes se utiliza para detectar la superficie y la superficie cercana de la pieza de trabajo ferromagnética (como: engranaje, anillo de engranaje, eje de engranaje, etc.) debido a la forja, apagado,la molienda, fatiga causada por grietas y inclusión de escamas y otros defectos finos.
4- Rango de detección.
Partes del tipo anillo de engranajes(1)
Ejes de engranajes y piezas pequeñas(2)
5Tecnología de detección
Partes de engranajes (1): feeding -- the cylinder will push the rotating disc (position 1) into place (position 2) -- spray magnetic suspension -- magnetization of the piercing rod -- rotation observation -- demagnetization – blanking
Eje de engranaje y piezas pequeñas (2): alimentación - suspensión magnética de pulverización - magnetización de sujeción - observación de rotación - desmagnetismo - blanqueo
6Parámetro técnico
| Rango de detección |
Diámetro del engranajeNo másLas demás:,alturaNo más410 mmEl artículo 2, apartado 1
Diámetro del ejeNo más300 mm,Duración¿Qué es esto?Las demás:
|
| Espaciado entre electrodos |
0~410 mm(ajustable) |
| Corriente de circunferencia |
AC 0~8000A Valor efectivo(Con controlador de fase de interrupción) |
| Potencial magnético longitudinal |
AC 0~18000AT Valor efectivo(Con controlador de fase de interrupción) |
| Método de detección |
detección de partículas magnéticas fluorescentes |
| Modo de magnetización |
Magnetismo de circunferencia, magnetismo longitudinal, magnetismo compuesto |
| Modo de sujeción |
sujetador neumático |
| Efecto de desmagnetismo |
Remanencia inferior a 0,3 mT |
| Sensibilidad de detección |
Se mostrará claramente la película de ensayo estándar A1 (15/50) |
| Fuente de alimentación |
de tres fases y cinco alambres AC 380V 50Hz |
7. Tabla de configuración:

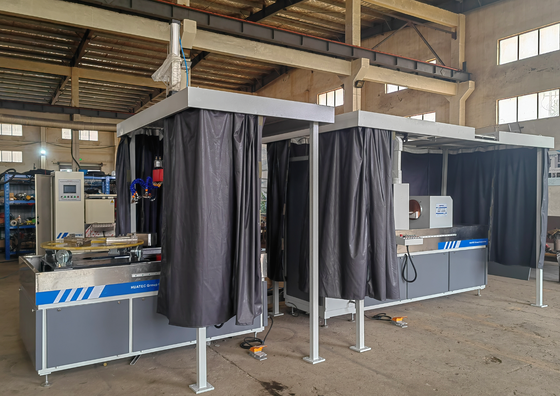

Mecanismo de magnetización vertical (detección de engranajes) 1 juego
Mecanismo de magnetización horizontal (detección del eje de engranaje y de piezas pequeñas) 1 juego
Fuente de alimentación magnética (gabinete de control de potencia) 1 juego
Sala oscura 2 juegos
Polvo magnético fluorescente 1 lata
Película de ensayo estándar 1 juego
Residuos el magnetómetro 1 juego
Cambiador de pie 1 juego
Lámpara UV colgante 1 juego
Lámpara UV de mano 1 juego
